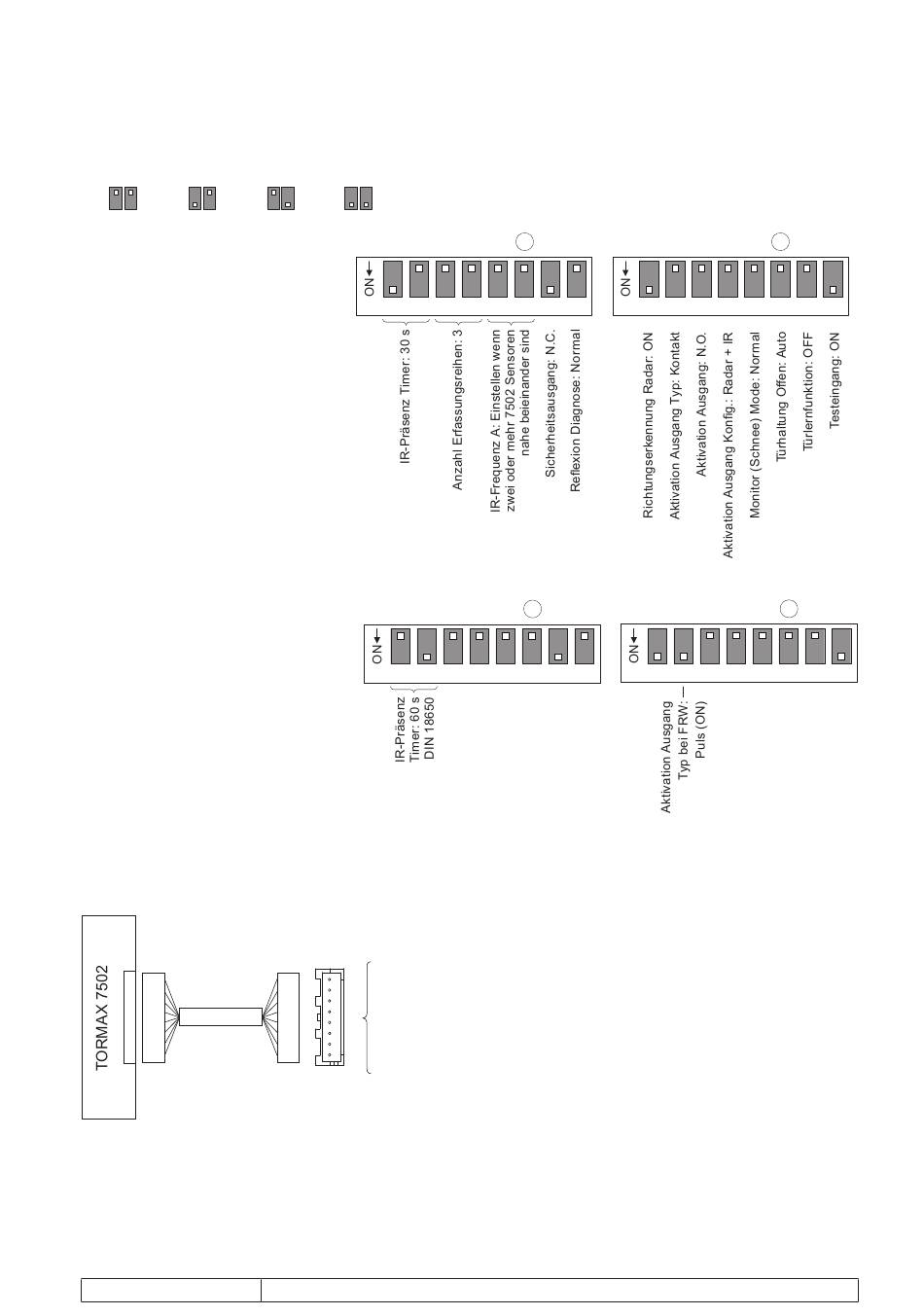

Konfiguration Sensor Werkseinstellung
1. Sensor ist voreingestellt (kontrollieren).
– passend zu HW TORMAX und passend zu EN 16005/DIN18650
– mit Richtungserkennung
– ohne Türlernfunktion
2. Für zweiten Sensor in unmittelbarer Nähe: X5 / X6 auf B, C oder D setzen ➞ Änderung der Frequenz
A
B
5 6
5 6
3. Wird nur Reihe 1 verwendet
(X3 auf OFF, X4 auf ON),
muss Y7 (Türlernfunktion) auf
OFF stehen.
4. Einstellungen bei FRW-Anlagen.
7
Anschluss Sensor
Antrieb mit Single Plug
Single Plug Kabel
T-2060 d, Seite 5/15
C
D
5 6
5 6
1
2
1
2
Sensor
OUT
+24 VDC
GND
IN sf
IN act
GND
GNDcta
+24 VDC
Kombinationsmelder TORMAX 7502
X
DIP-Schalter
3
4
5
6
7
8
DIP-Schalter
X
3
4
5
6
7
8
braun
grau
blau
gelb
grün
weiss
schwarz (rosa, bei 6 m)
rot
T2060_4
Y
DIP-Schalter
1
2
3
4
5
6
7
Y
DIP-Schalter
1
2
3
4
5
6
7
8
T2060_3
