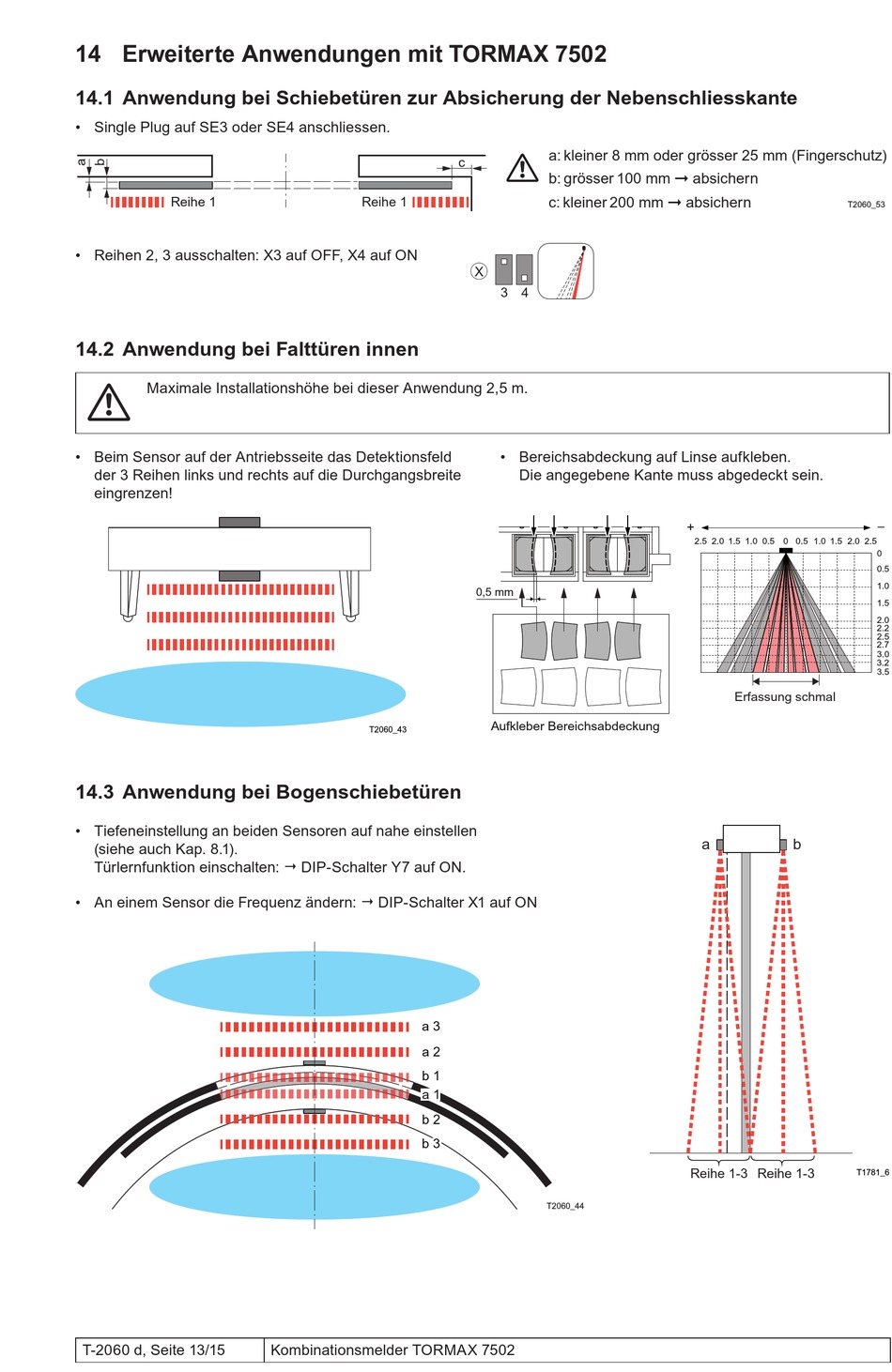

14 Erweiterte Anwendungen mit TORMAX 7502
14.1 Anwendung bei Schiebetüren zur Absicherung der Nebenschliesskante
• Single Plug auf SE3 oder SE4 anschliessen.
Reihe 1
• Reihen 2, 3 ausschalten: X3 auf OFF, X4 auf ON
14.2 Anwendung bei Falttüren innen
Maximale Installationshöhe bei dieser Anwendung 2,5 m.
• Beim Sensor auf der Antriebsseite das Detektionsfeld
der 3 Reihen links und rechts auf die Durchgangsbreite
eingrenzen!
14.3 Anwendung bei Bogenschiebetüren
• Tiefeneinstellung an beiden Sensoren auf nahe einstellen
(siehe auch Kap. 8.1).
Türlernfunktion einschalten: DIP-Schalter Y7 auf ON.
• An einem Sensor die Frequenz ändern: DIP-Schalter X1 auf ON
T-2060 d, Seite 13/15
Reihe 1
T2060_43
a 3
a 2
b 1
a 1
b 2
b 3
Kombinationsmelder TORMAX 7502
a: kleiner 8 mm oder grösser 25 mm (Fingerschutz)
c
b: grösser 100 mm ➞ absichern
c: kleiner 200 mm ➞ absichern
X
3 4
• Bereichsabdeckung auf Linse aufkleben.
Die angegebene Kante muss abgedeckt sein.
0,5 mm
Aufkleber Bereichsabdeckung
+
2.5 2.0 1.5 1.0 0.5 0 0.5 1.0 1.5 2.0 2.5
Erfassung schmal
T2060_44
T2060_53
0,5 mm
Aufkleber Bereichsabdeckung
+
2.5 2.0 1.5 1.0 0.5 0 0.5 1.0 1.5 2.0 2.5
0,5 mm
Erfassung schmal
–
+
2.5 2.0 1.5 1.0 0.5 0 0.5 1.0 1.5 2.0 2.5
0
0.5
1.0
1.5
a
b
2.0
2.2
2.2
2.5
2.7
2.7
3.0
3.2
3.2
3.5
Erfassung links
Reihe 1-3
Reihe 1-3
0,5
–
+
2.5 2.
0
0.5
1.0
1.5
2.0
2.2
2.2
2.5
2.7
2.7
3.0
3.2
3.2
3.5
E
–
+
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
T1781_6
