Installationsschritt 5: Wasserhahn mit der Anlage verbinden

Warmwasser
Kaltwasser
sprudel
gekühlt
still

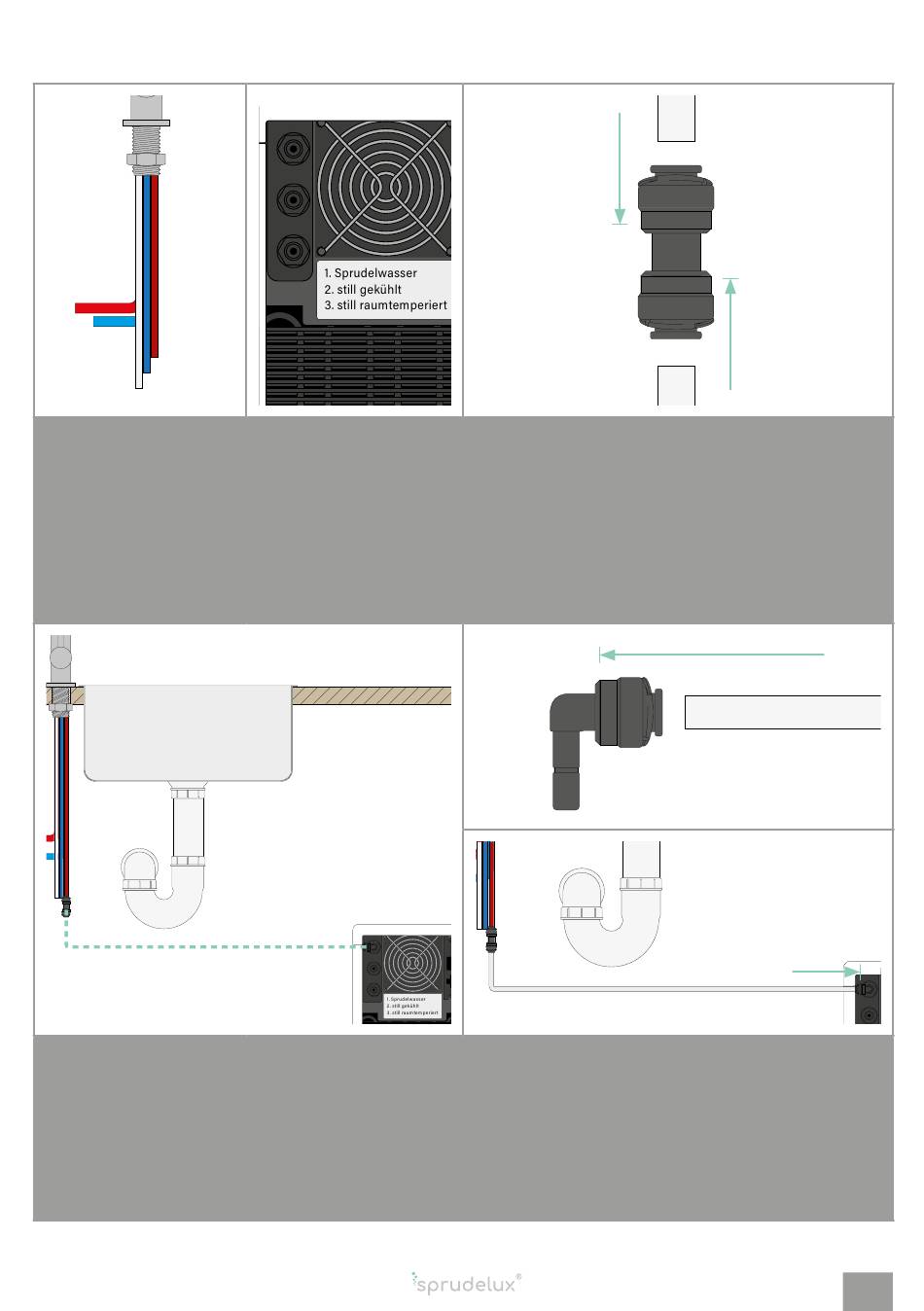

Die farbigen Anschlussschläuche der Armatur
Unsere GM 5-Wege-Armaturen haben drei unter-
schiedlich farbige Anschlussschläuche für das Trink-
wasser. Die Bedeutung der Farben der Anschluss-
schläuche ist folgende: weiß - stilles Wasser, blau
- gekühltes Wasser, rot - Sprudelwasser.
Die Farben und Anschlüsse können bei Fremdarma-
turen abweichen, bitte die Bedienungsanleitung der
jeweiligen Armatur beachten.
Ausgangsschlauch zuschneiden
Die benötigte Schlauchlänge vom geraden Verbinder
bis zum Wasserausgangsanschluss abmessen ( + et-
was Spielraum) und zuschneiden. Darauf achten, dass
der Schnitt möglichst gerade und sauber ist.
Darauf achten das der Wasserausgabe und der Aus-
gang der Armatur überein stimmt.
Installation- und Gebrauchsanweisung für
1
2
3
1
2
3
Geraden Verbinder anbringen
Den geraden Verbinder auf einen der drei Anschluss-
schläuche der 5-Wege-Armatur anbringen. Darauf
achten, dass der Schlauch bis zum Anschlag gescho-
ben wurde.
Den 6 mm Anschlussschlauch auf das andere Ende
des geraden Verbinder stecken. Darauf achten, dass
der Schlauch bis zum Anschlag (ca. 1,5 cm) gescho-
ben wurde.
4 6
2 8
0 bar 10
Wasserhahn anschließen
Am Ende des Ausgangsschlauch einen Anschlusswin-
kel einsetzen. Darauf achten, dass der Schlauch bis
zum Anschlag (ca. 1,5 cm) geschoben wurde.
Diesen Anschlusswinkel in den Wasserausgangsan-
schluss einbauen.
Den Vorgang für die anderen zwei Anschlüsse wieder-
holen.
POWER SODA 2.0
1
2
3
