Installationsschritt 3: Rohwasseranschluss Mit Externen Filtereinheit - SPRUDELUX POWER SODA 2.0 Installations- Und Gebrauchsanweisung

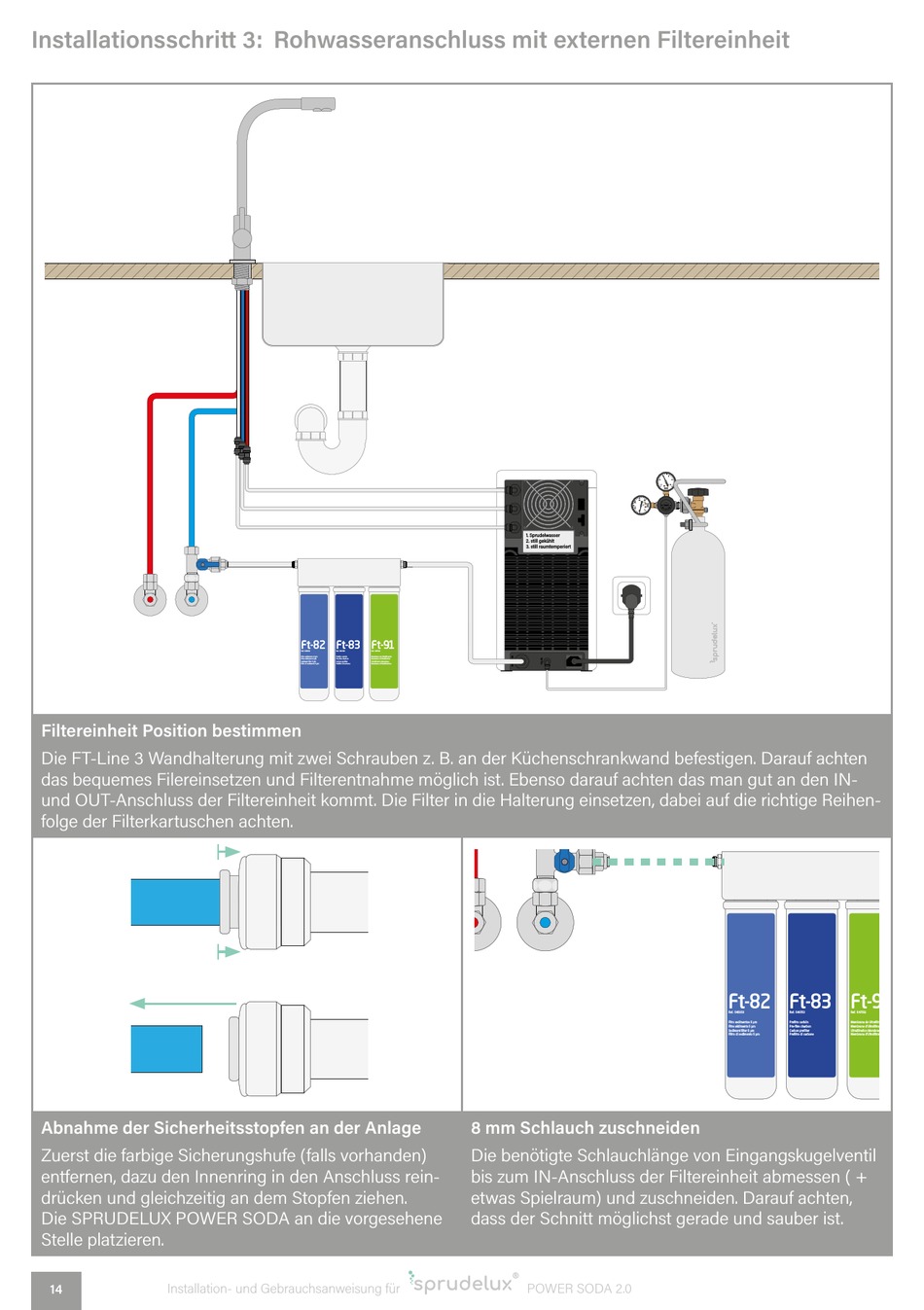

Installationsschritt 3: Rohwasseranschluss mit externen Filtereinheit

Filtereinheit Position bestimmen
Die FT-Line 3 Wandhalterung mit zwei Schrauben z. B. an der Küchenschrankwand befestigen. Darauf achten
das bequemes Filereinsetzen und Filterentnahme möglich ist. Ebenso darauf achten das man gut an den IN-
und OUT-Anschluss der Filtereinheit kommt. Die Filter in die Halterung einsetzen, dabei auf die richtige Reihen-
folge der Filterkartuschen achten.
Abnahme der Sicherheitsstopfen an der Anlage
Zuerst die farbige Sicherungshufe (falls vorhanden)
entfernen, dazu den Innenring in den Anschluss rein-
drücken und gleichzeitig an dem Stopfen ziehen.
Die SPRUDELUX POWER SODA an die vorgesehene
Stelle platzieren.
Installation- und Gebrauchsanweisung für
14
Ft-82 Ft-83 Ft-91
µm
µm
µm
µm
8 mm Schlauch zuschneiden
Die benötigte Schlauchlänge von Eingangskugelventil
bis zum IN-Anschluss der Filtereinheit abmessen ( +
etwas Spielraum) und zuschneiden. Darauf achten,
dass der Schnitt möglichst gerade und sauber ist.
4 6
2 8
0 bar 10
1
2
3
POWER SODA 2.0
Ft-82 Ft-83 Ft-91
µm
µm
µm
µm
