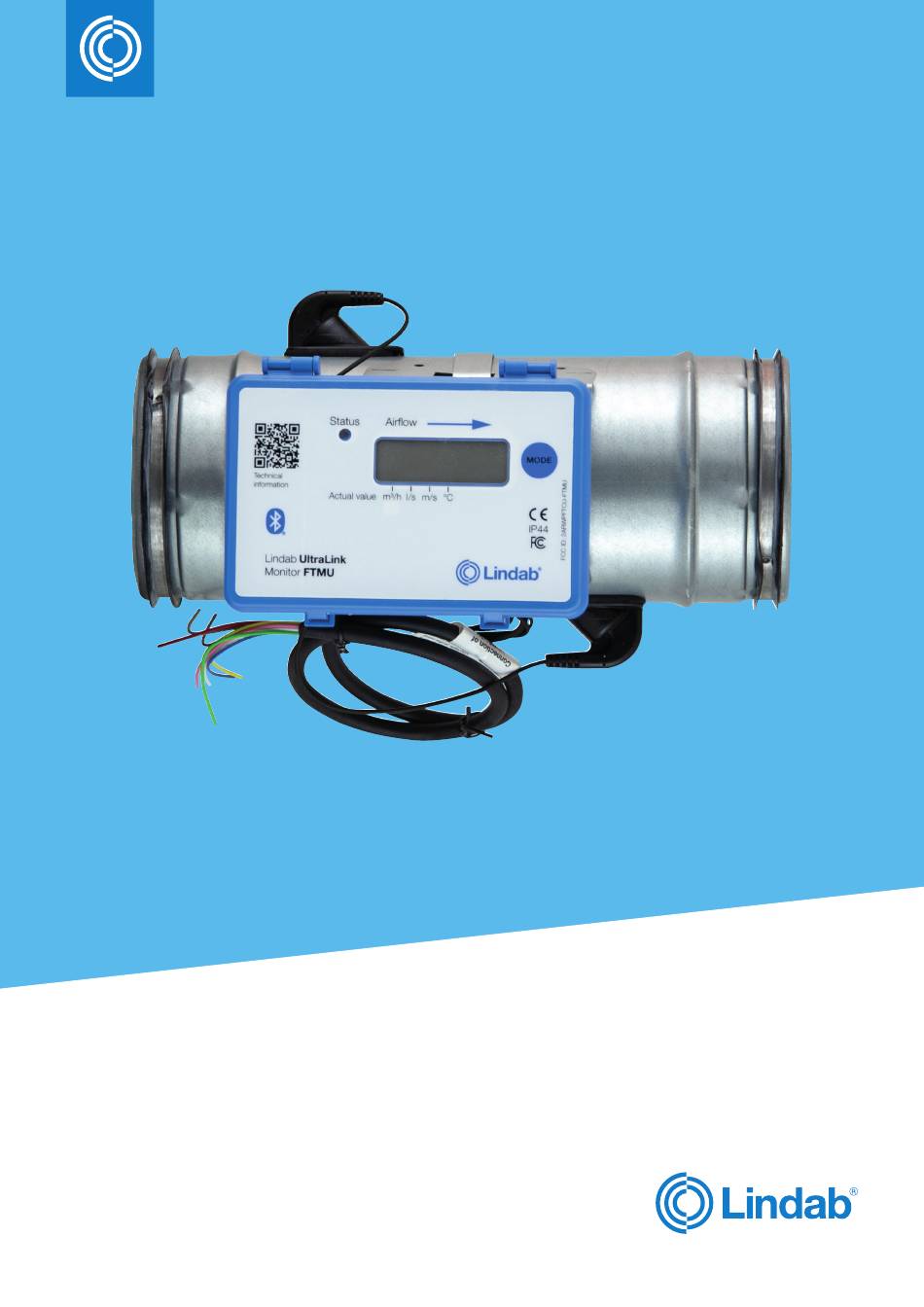

- Seite 1 lin dab | for a bette r c li mate LindabUltraLink Monitor ® FTMU Technisches Handbuch...
-
Seite 2: Inhaltsverzeichnis
® Genauigkeit. Dies bietet dem Nutzer erhebliche Vorteile im Hinblick auf Komfort und Energieeinsparung. © 01.2022 Lindab GmbH. Alle Arten der Vervielfältigung sind ohne schriftliche Genehmigung nicht gestattet. ist der eingetragene Markenname der Lindab AB. Alle Produkte, Systeme, Produkt- und Produktgruppenbezeichnungen sind urheberrechtlich geschützt. -
Seite 3: Überblick
Volumenstrom und Temperatur. Die Kommunikation erfolgt mit analogen oder digitalen Signalen über Modbus. Design Der FTMU besteht aus einem Sensorkörper und einer Anzeigeeinheit und ist ausgestattet mit Lindab Safe-Dich- tungen. Auf dem Sensorgehäuse sind zwei Strömungssensoren montiert, die mit der Display-Einheit verbunden sind. Die Display-Einheit ist mit Hilfe einer Konsole am Gehäuse... -
Seite 4: Montage
• Drehen Sie das Display so, dass es einfach eingesehen werden kann. • Montieren Sie den FTMU gemäß folgender Anleitung: Montageanleitung Lindab Safe. • Nutzen Sie FTMU nicht auf der Druckseite eines Ventilators. Platzieren Sie ihn nach Möglichkeit auf der Saugseite. - Seite 5 l in da b | fo r a b ette r c l i mate UltraLink Monitor FTMU ® Planung Je länger die Einlaufstrecke ist, d. h. je länger der gerade Kanal vor dem FTMU ist, desto höher ist die Messgenauigkeit. Dies ist jedoch nicht der einzige Faktor, der die Messgenauigkeit beeinflusst.
- Seite 6 l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® Messtoleranz ± % oder X l/s, je nachdem, welcher Wert größer ist. Siehe technische Daten auf Seite 16 2-4·Ød >4-5·Ød >5·Ød Störung * Platzierung des ersten Strömungssensors Ød Reduzierung...
-
Seite 7: Elektrischer Anschluss
• Bohren Sie auf keinen Fall Löcher oder befestigen Sie etwas mit Schrauben am Gehäuse des FTMU. • Falls für die Installation elektrisches Zubehör wie z.B. eine Anschlussdose benötigt werden, ist das FTES ein Lindab-Zubehör, das am FTMU montiert werden kann, ohne Beschädi- gungen zu verursachen. • Entfernen Sie niemals die blaue Elektronikbox. -
Seite 8: Funktion
l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® Option A: Verwendung des vormontierten Kabels Schließen Sie das vormontierte Kabel in einer Anschlussdose in der Connection of Nähe des FTMU an. Strom- und Signalkabel gemäß Farbschema auf UltraLink dem Etikett des vormontierten Kabels in der Anschlussdose anschlie- Note! All cables that are... - Seite 9 l i n da b | fo r a b et te r c l i mate UltraLink Monitor FTMU ® Digitaler Anschluss (Modbus) Verbinden Sie A an der RTU mit -A an der Anzeigeeinheit und B mit +B. Wenn Sie mehr als ein FTMU in Reihe schal- ten, ist es wichtig, dass Sie -A mit -A und +B mit +B verbinden, da eine Überschneidung der beiden Anschlüsse dazu führt, dass der Modbus nicht mehr funktioniert.
-
Seite 10: Auslegung Des Kabelquerschnitts
l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® Spannungsversorgung Auslegung der Transformatoren Die erforderliche Dimensionierung des Transformators kann durch das Aufsummieren der Nennleistung [W] aller Kompo- nenten bestimmt werden. Die Leistungsabgabe [VA] des Transformators muss höher sein. Verwenden Sie ausschließlich Sicherheitstrenntransformatoren. -
Seite 11: Einrichtung
Einrichtung Download app Mobile App Verwenden Sie Ihr Smartphone mit der Lindab OneLink-App, um sich mit UltraLinks in der Nähe über Bluetooth zu verbinden. Jetzt können Sie mit allen vorhandenen Ultra- Link-Geräten kommunizieren, Einstellungen ändern und Informationen zu jedem Gerät anzeigen. -
Seite 12: Display
l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® Display Aufbau des Parametermenüs Auf dem Display können Das Informationsmenü ist im Display sichtbar, sobald das nützliche Informationen Gerät mit Strom versorgt wird, und standardmäßig wird der sowohl mit der grün Volumenstrom in m³/h angezeigt. -
Seite 13: Installation An Störanfälliger Position
Serial no. 132600052 Registerkarte “Device”. Wählen Sie “Type of disturbance” sehen. Die ID-Nummer ist auf UltraLink Lindab ® und geben Sie die Entfernung “Distance to disturbance” dem Etikett auf der Außen- ein. Nach diesen beiden Eingaben ist die Funktion aktiv seite des Kartons, in dem das und korrigiert den Messwert entsprechend den Eingaben. -
Seite 14: Einstellungen Für Digitale Kommunikation
l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® Digitale Kommunikationseinstellungen Analoge Kommunikationseinstellungen Die Register 4x001–4x009 dienen zur Konfiguration der Analogausgang - Einstellungen via Modbus Kommunikationseinstellungen. Beim allerersten Kontakt- aufbau sind die Standardeinstellungen aktiv. -
Seite 15: Fehlercodes
Fehlerbehebung Wir empfehlen Ihnen, zunächst unseren Produktassistenten inner- halb der Inbetriebnahme-App One- Link zu verwenden. 1. Öffnen Sie Lindab OneLink 2. Wählen Sie 3. Wählen Sie Product Assistant 4. Wählen Sie das Produkt Wenn die digitale Kommunikation fehlschlägt, über- Wenn analoge Signale ausfallen, überprüfen Sie bitte prüfen Sie bitte die folgenden Punkte, bevor Sie sich... -
Seite 16: Technische Daten
l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® Technische Daten Spannungsversorgung Wechselspannung/Gleichspannung 24 (18-32) V Kabel Max. äußerer Durchmesser 7 mm Leistung 0,4 W Leistung Für die Verkabelung 0,5 VA IP-Klasse Dichtheitskl gem. -
Seite 17: Anhang A - Modbus-Register
l in da b | fo r a b ette r c l i mate UltraLink Monitor FTMU ® Anhang A – Modbus-Register Adresse: Modbus-Registeradresse (3x bedeutet Eingabe und 4x bedeutet Betrieb) UltraLink Typ des UltraLink , bei dem das Register verfügbar ist (angegeben durch „x“) ®... - Seite 18 l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® UltraLink ® Bezeichnung Beschreibung Andere 3×500 Signalverstärkung Aktuelle Signalverstärkung 16bit Sensor 3x2001 Sensor Global Set Point Multiplikationsfaktor für Volumenstromsoll- 16bit Factor wert 3x2002...
- Seite 19 l in da b | fo r a b ette r c l i mate UltraLink Monitor FTMU ® UltraLink ® Bezeichnung Beschreibung 3x2052 Sensor Com Maximum Maximum CO 16bit 3x2053 Sensor Com Average CO Durchschnittliches CO 16bit 3x2055 Sensor Com CO State 0 = Ausgeschaltet, 16bit...
- Seite 20 l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® UltraLink ® Bezeichnung Beschreibung 4x003 RS485 Parity Conf. Parität: 16bit 0 = Ungerade 1 = Gerade 2 = Keine 4x004 RS485 Stop Bit Conf.
- Seite 21 l in da b | fo r a b ette r c l i mate UltraLink Monitor FTMU ® UltraLink ® Bezeichnung Beschreibung 4x302 Angle Set Point Winkelsollwert, der im normalen Modus ver- 16bit wendet wird. (Nur relevant, wenn 4x070 auf 1 gesetzt ist) 4x314 Flow Set Point...
- Seite 22 l i n da b | fo r a b et te r c li mate UltraLink Monitor FTMU ® UltraLink ® Bezeichnung Beschreibung 4x439 Analog Output 2 % Open Max. angezeigte Öffnung in % = Max. Aus- 16bit 1000 1000 Max.
- Seite 23 l in da b | fo r a b ette r c l i mate UltraLink Monitor FTMU ® UltraLink ® Bezeichnung Beschreibung 4x2123 Sensor Flow Offset Offset für Volumenstromregelung 16bit -5000 5000 4x2124 Sensor Flow Set Point "0 = Summe als Sollwert 16bit Source 1 = Sollwert um Summe reduziert...
- Seite 24 Innenräumen. Das Innenraumklima ist entscheidend dafür, wie wir uns fühlen, wie produktiv wir sind und ob wir gesund bleiben. Wir bei Lindab haben uns deshalb zum vorrangigen Ziel gesetzt, zu einem Raumklima beizutragen, das das Leben der Menschen verbessert. Dafür entwickeln wir energieeffiziente Lüftungslösungen und langlebige...
