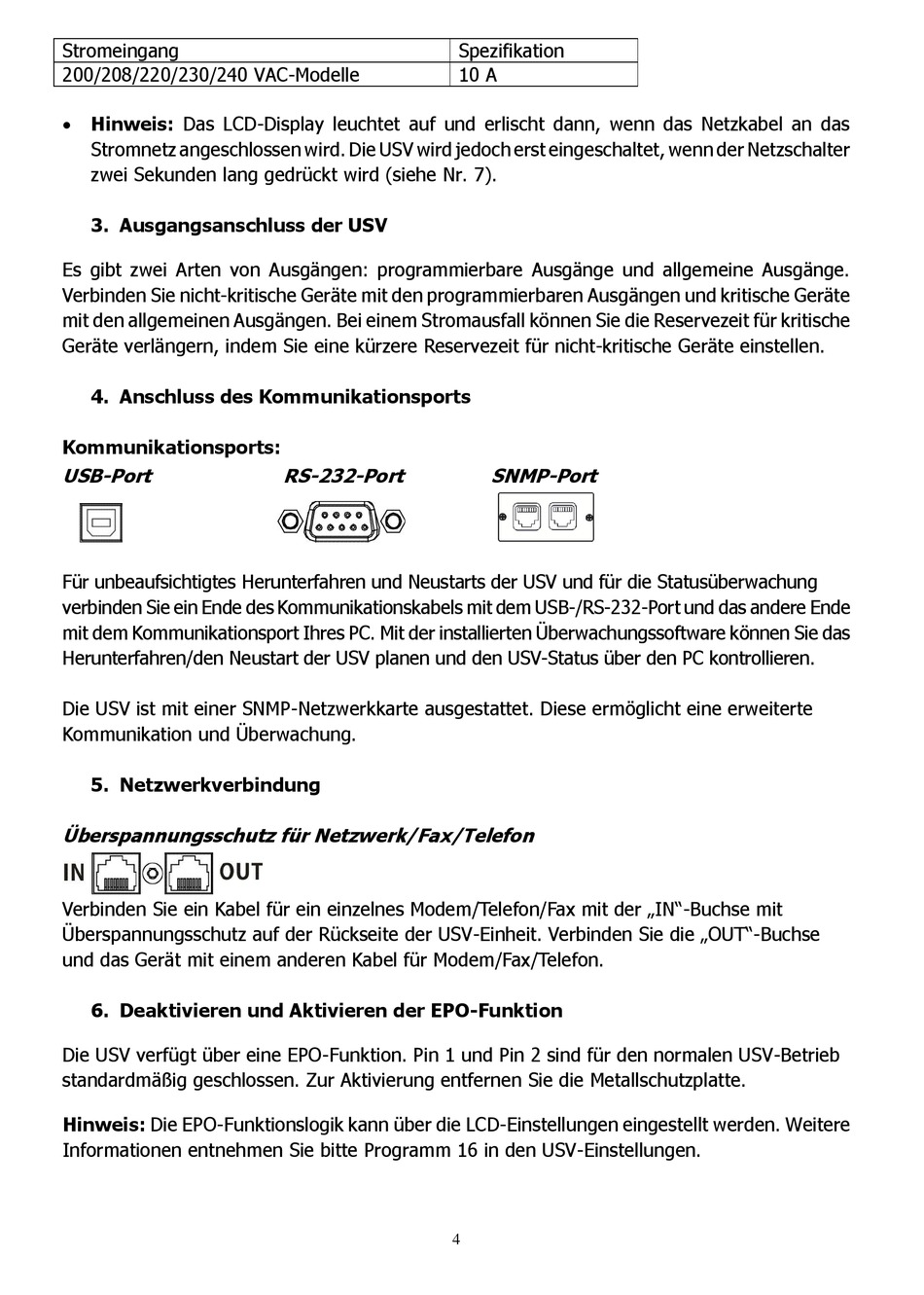

Stromeingang
200/208/220/230/240 VAC-Modelle
Hinweis: Das LCD-Display leuchtet auf und erlischt dann, wenn das Netzkabel an das
Stromnetz angeschlossen wird. Die USV wird jedoch erst eingeschaltet, wenn der Netzschalter
zwei Sekunden lang gedrückt wird (siehe Nr. 7).
3. Ausgangsanschluss der USV
Es gibt zwei Arten von Ausgängen: programmierbare Ausgänge und allgemeine Ausgänge.
Verbinden Sie nicht-kritische Geräte mit den programmierbaren Ausgängen und kritische Geräte
mit den allgemeinen Ausgängen. Bei einem Stromausfall können Sie die Reservezeit für kritische
Geräte verlängern, indem Sie eine kürzere Reservezeit für nicht-kritische Geräte einstellen.
4. Anschluss des Kommunikationsports
Kommunikationsports:
USB-Port
Für unbeaufsichtigtes Herunterfahren und Neustarts der USV und für die Statusüberwachung
verbinden Sie ein Ende des Kommunikationskabels mit dem USB-/RS-232-Port und das andere Ende
mit dem Kommunikationsport Ihres PC. Mit der installierten Überwachungssoftware können Sie das
Herunterfahren/den Neustart der USV planen und den USV-Status über den PC kontrollieren.
Die USV ist mit einer SNMP-Netzwerkkarte ausgestattet. Diese ermöglicht eine erweiterte
Kommunikation und Überwachung.
5. Netzwerkverbindung
Überspannungsschutz für Netzwerk/Fax/Telefon
Verbinden Sie ein Kabel für ein einzelnes Modem/Telefon/Fax mit der „IN"-Buchse mit
Überspannungsschutz auf der Rückseite der USV-Einheit. Verbinden Sie die „OUT"-Buchse
und das Gerät mit einem anderen Kabel für Modem/Fax/Telefon.
6. Deaktivieren und Aktivieren der EPO-Funktion
Die USV verfügt über eine EPO-Funktion. Pin 1 und Pin 2 sind für den normalen USV-Betrieb
standardmäßig geschlossen. Zur Aktivierung entfernen Sie die Metallschutzplatte.
Hinweis: Die EPO-Funktionslogik kann über die LCD-Einstellungen eingestellt werden. Weitere
Informationen entnehmen Sie bitte Programm 16 in den USV-Einstellungen.
RS-232-Port
Spezifikation
10 A
SNMP-Port
4
