Signalbelegung des Sun XVR-100-Grafikbeschleuniger-
TABELLE A-1
HD15-Anschlusses (Fortsetzung)
Stiftnummer
Signal
13
Horizontale Sync
14
Vertikale Sync
15
Monitor ID2
DVI-Videoausgabeanschluss
und
ABBILDUNG A-3
TABELLE A-2
Anschluss, die verschiedenen Stifte und die entsprechenden Signale. Der DVI-
Videoausgabeanschluss ist eine 30-polige Stiftleiste für einen unterstützten Monitor
der Arbeitsstation. Der DVI-Anschluss unterstützt sowohl analoge als auch digitale
Auflösungen, diese können aber nicht gleichzeitig von einem DVI-Anschluss aus
verwendet werden.
1
9
17

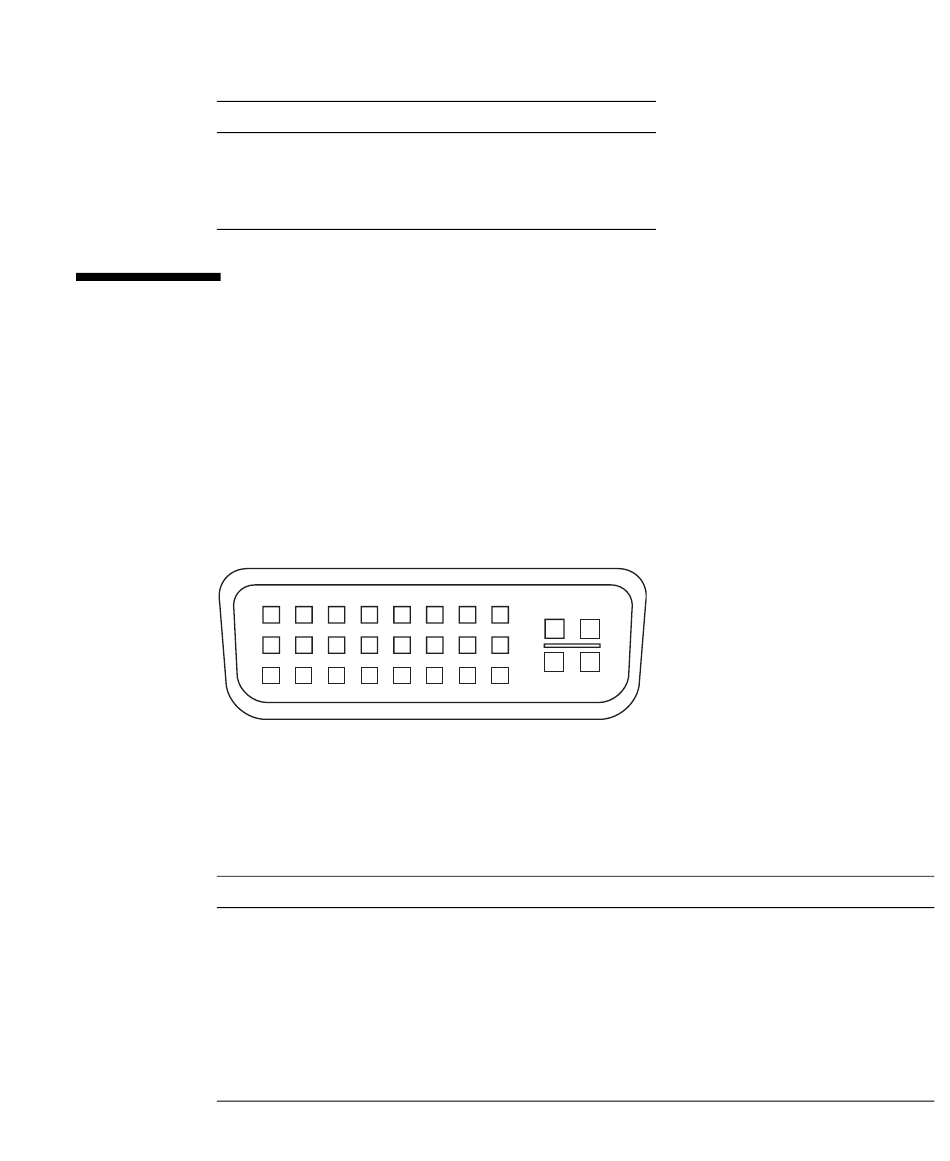

DVI-Anschluss des Sun XVR-100-Grafikbeschleunigers
ABBILDUNG A-3
DVI-Videoausgabeanschluss des Sun XVR-100-
TABELLE A-2
Grafikbeschleunigers
Stift
Signal
1
TMDS Data2—
2
TMDS Data2+
3
TMDS Data2/4 Shield
4
Nicht angeschlossen
5
Erdung
6
DDC clock
Anhang A
E/A-Anschlussspezifikationen des Sun XVR-100-Grafikbeschleunigers
zeigen den Sun XVR-100-Grafikbeschleuniger-DVI-
C1
C2
8
16
C5
24
C3
C4
31
