Zusammensetzen der tragbaren Halterung

Zum Zusammensetzen der tragbaren Halterung benötigen Sie einen Kreuzschlitzschraubendreher.

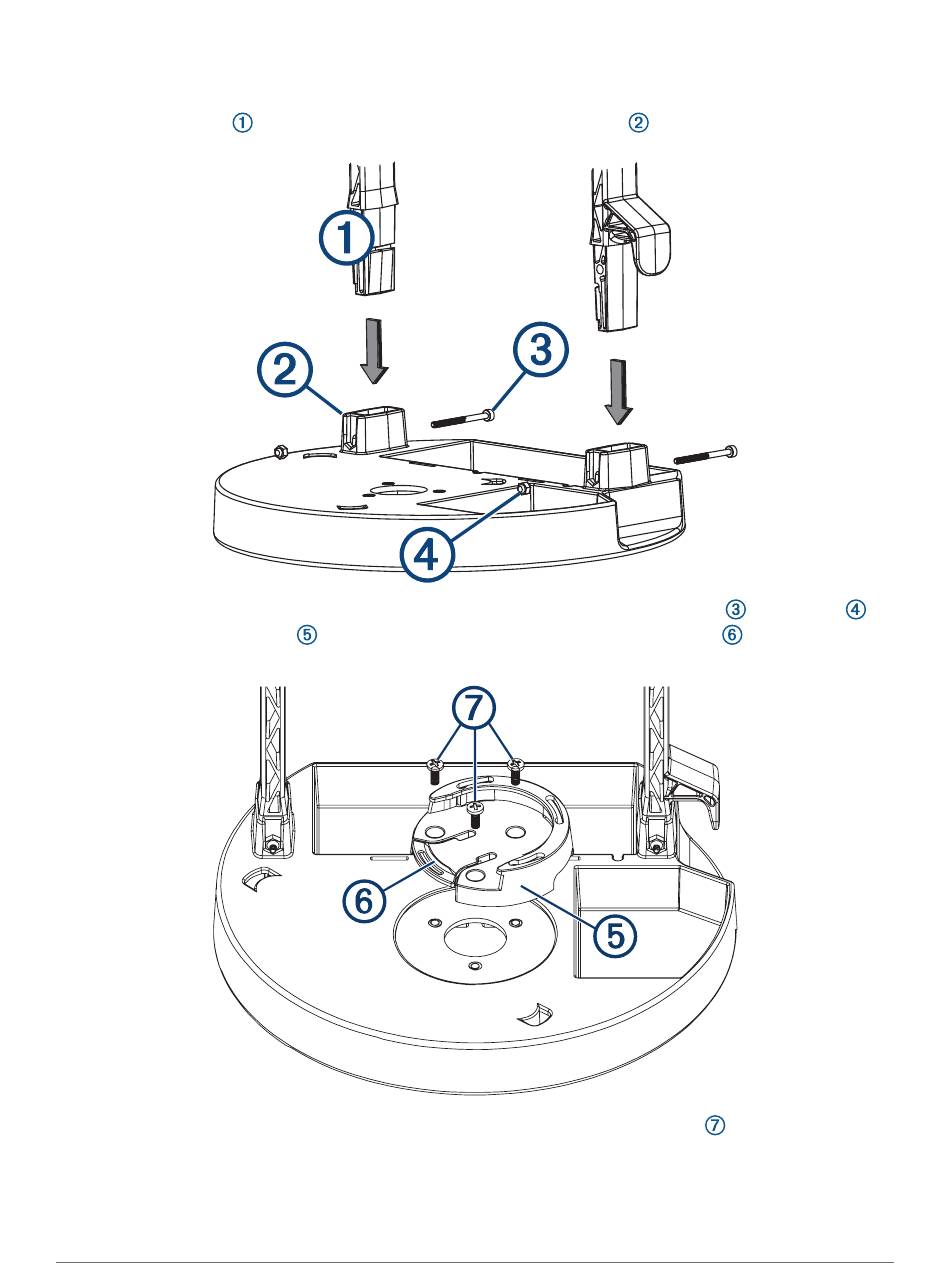

1 Führen Sie den Griff in die zwei Öffnungen an der tragbaren Halterung ein.
2 Befestigen Sie den Griff mit den zwei mitgelieferten Schrauben vom Typ M4 × 0,7 × 40 und Muttern .
3 Richten Sie den Schwenkfuß auf der tragbaren Halterung so aus, dass die Öffnung in die
entgegengesetzte Richtung des Batteriefachs weist.
4 Befestigen Sie den Schwenkfuß mit den drei Schrauben vom Typ M4 × 0,7 × 10 mm .
5 Schieben Sie die Schwenkhalterung in die Öffnung des Schwenkfußes, bis sie einrastet.
6 Setzen Sie die Halterung in die Schwenkhalterung ein, bis sie einrastet.
7 Setzen Sie das Gerät in die Halterung ein, bis es einrastet.
