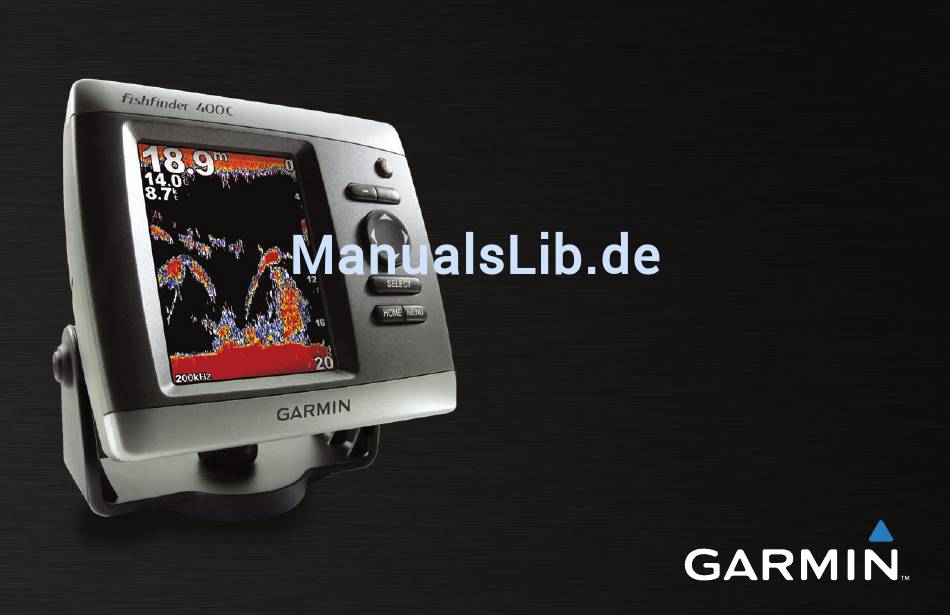

- Seite 1 Fishfinder 400C Benutzerhandbuch...
- Seite 2 ® ohne ausdrückliche Genehmigung von Garmin verwendet werden. Diese deutsche Version des englischen Fishfinder 400C-Benutzerhandbuchs (Garmin-Teilenummer 190-00757-00, Überarbeitung B) ist eine Serviceleistung für Benutzer. Bei Bedarf finden Sie in der neuesten Überarbeitung des englischen Handbuchs Informationen zu Betrieb und Verwendung des Fishfinder 400C. März 2007 Teilenummer 190-00757-32 Rev. A Gedruckt in Taiwan...
-
Seite 3: Fishfinder 400C - Tipps Und Kurzbefehle
Direktlinks Fishfinder 400C ist ein mit allen Funktionen ausgestattetes Farb-Echolot, • Installieren des Fishfinder 400C: Seite 1 das verschiedene Anzeigearten, eine Dual-Beam- oder Dual-Frequency- • Montage des Fishfinder 400C: Seite 2 Option und anderes mehr bietet. • Installieren des Schwingers Seite 4 Fishfinder 400C - Tipps und Kurzbefehle • Grundfunktionen: Seite 15 • Benutzerdefiniertes Anpassen des Fishfinder 400C: • ... -
Seite 4: Inhaltsverzeichnis
Schritt 5: Testen der Installation .......... Anhang ................27 Grundfunktionen ...............15 Technische Daten ..............Ein- und Ausschalten des Fishfinder 400C ......Optionales Zubehör .............. Anpassen der Hintergrundbeleuchtung ......Alarme und Meldungen ............Verwenden des Simulator-Modus ........Eingeschränkte Garantie ............Verwenden des Tastenfelds des Fishfinder 400C .... -
Seite 5: Einführung
Online-Registrierung noch heute aus. Besuchen Sie dazu unsere Website benötigt außer einer gelegentlichen Reinigung keine spezielle Wartung unter www.garmin.com/registration/. durch den Benutzer. Tragen Sie hier die Seriennummer (8-stellige Nummer auf der Rückseite Reinigen des Gehäuses des Fishfinder 400C) für den Fall ein, dass Sie den Kundendienst für Reinigen Sie das Gehäuse des Geräts (nicht den Bildschirm) mit den Fishfinder 400C in Anspruch nehmen möchten. Bewahren Sie die einem weichen Tuch, das leicht mit einer milden Reinigungslösung Originalquittung oder eine Kopie davon an einem sicheren Ort auf. befeuchtet ist, und wischen Sie es anschließend trocken. Verwenden Seriennummer: ___ ___ ___ ___ ___ ___ ___ __ Sie keine scharfen chemischen Reinigungs- und Lösungsmittel, die die ... -
Seite 6: Warnungen
WARNUNG: Dieses Produkt, dessen Verpackung sowie dessen Komponenten enthalten Chemikalien, die im US-Bundesstaat Kalifornien als krebserregend, geburtsschädigend bzw. fortpflanzungsschädigend klassifiziert sind. Dieser Hinweis wird gemäß der kalifornischen Proposition 65 gegeben. Weitere Informationen erhalten Sie unter www.garmin.com/prop65. Hg IN DIESEM PRODUKT VERWENDETE LAMPEN ENTHALTEN QUECKSILBER UND MÜSSEN ENTSPRECHEND DEN ÖRTLICHEN , BUNDESLANDSPEZIFISCHEN ODER NATIONALEN GESETZEN RECYCELT ODER ENTSORGT WERDEN. -
Seite 7: Installieren Des Fishfinder 400C
400C nstalliErEn dEs ishfindEr 400C Schritt 1: Auswahl eines Aufstellungsortes nstalliErEn dEs ishfindEr für den Fishfinder Um den Fishfinder 400C erfolgreich einsetzen zu können, müssen das Beachten Sie bei der Wahl des Aufstellungsortes die folgenden Punkte: Gerät und alle zugehörigen Teile ordnungsgemäß installiert werden. Vergleichen Sie den Inhalt der Verpackung mit der Packliste auf der • Optimale Sicht auf das Gerät während der Bootsführung. Box. Nehmen Sie bei fehlenden Teilen unverzüglich Kontakt mit Ihrem • Leichte Erreichbarkeit des Tastenfeldes. Garmin-Händler auf. Bevor Sie mit der Installation beginnen: • Der Aufstellungsort eignet sich für das Gewicht des Gerätes und • Lesen und befolgen Sie die Installationsanweisungen für das Gerät. das Gerät ist vor übermäßigen Vibrationen und Erschütterungen ... -
Seite 8: Schritt 2: Montage Des Fishfinder
Einbau-Montagesatz, um den Fishfinder in eine Tafel einzubauen. 3 (1,5 mm) zum Vorbohren. Weitere Informationen hierzu finden Sie im Anhang. Verwenden Sie eine Flachkopf-Maschinenschraube zum Befestigen des Aufgesetzte Montage des Fishfinder Schwenkfußes. Bei Verwendung einer Senkkopfschraube besteht die Das kompakte und wasserdichte Gehäuse des Fishfinder 400C eignet Gefahr, dass die Halterung beschädigt wird. sich zur Montage an ungeschützten Standorten oder am Steuerstand. Der Fishfinder 400C wird mit einer Kipp-/Schwenkhalterung geliefert, die zur Montage an einer Konsole oder an der Decke geeignet ist. ... - Seite 9 400C nstalliErEn dEs ishfindEr So montieren Sie die Halterung: Installieren des Fishfinder 400C an der Halterung 1. Verwenden Sie den Schwenkfuß als Bohrschablone, und So installieren Sie das Gerät an der Halterung: kennzeichnen Sie die Lage der drei Löcher, mit denen die Halterung 1. Richten Sie den Schlitz an der Rückseite des Fishfinder auf den an der Montageoberfläche befestigt wird. langen Knopf aus, und schieben Sie den Fishfinder an Ort und 2. Bohren Sie die Montagelöcher. Stelle. Passen Sie bei Bedarf den langen Knopf an, indem Sie die • Bringen Sie bei Befestigung des Fußes mit Arme der Halterung auseinander ziehen. (Durch Drehen gegen den Maschinenschrauben an den drei gekennzeichneten Stellen Uhrzeigersinn werden die Arme der Halterung voneinander weg und eine Bohrung von 5/32" (5 mm) an.
-
Seite 10: Schritt 3: Installation Des Schwingers
Zusammensetzen des Schwingers Die ordnungsgemäße Installation des Schwingers ist die So setzen Sie den Schwinger zusammen: setzen Sie den Schwinger zusammen: Grundvoraussetzung, um die bestmögliche Leistung des Fishfinder zu 1. Setzen Sie die Gummischeibe und das Kunststoff-Distanzstück erzielen. Im Falle einer zu kurzen Anschlussleitung des Schwingers sind gleichzeitig in den Schwinger ein. Tragen Sie KEINEN Schmierstoff auf die Gummischeibe auf. bei Ihrem Garmin-Händler Verlängerungskabel erhältlich. Wickeln Sie ein zu langes Kabel auf, und befestigen Sie es entsprechend. 2. Führen Sie das Kabel zur Rückseite des Schwingers. Schieben Sie den Schwinger in die Schwingerhalterung. ACHTUNG: Kürzen Sie die Anschlussleitung oder beliebige 3. Legen Sie eine 5-mm-Unterlegscheibe auf die 10-32 x Teile des Schwingerkabels NICHT, da in einem solchen Fall die 1,75"-Schraube, und schieben Sie die Schraube durch Garantie erlischt. Das Kabel kann nicht aufgetrennt und an andere ... -
Seite 11: Montieren Des Schwingers An Einen Schleppanglermotor (Nur Dual-Beam-Schwinger)
400C nstalliErEn dEs ishfindEr Montieren des Schwingers an einen 6. Verlegen Sie das 9 m lange Schwingerkabel, und befestigen Sie es unter Verwendung der mitgelieferten Kabelbinder am Motorschaft. Schleppanglermotor (nur Dual-Beam-Schwinger) Sie können den nach vorn zeigenden Teil der Schwingerhalterung So montieren Sie den Schwinger an einen (den Hohlraum für den Kabelbinder ausgenommen) mit Dichtmittel ausfüllen, um Schmutzansammlungen zu vermeiden. Schleppanglermotor: 1. Schieben Sie den großen Kabelbinder mit nach oben zeigenden Stegen durch den Schlitz an der Schwingerhalterung, bis der Kabelbinder an beiden Seiten der Halterung in gleicher Länge herausragt. HINWEIS: Bei kaltem Wasser oder in Bereichen mit hohem Kabelbinder Treibholzanteil oder in stark verschmutzten Bereichen wird eine 4 bis 5 Zoll große Schraubschelle aus Metall empfohlen. 2. Legen Sie die Dichtung auf das gebogene Oberteil der Schwingerhalterung. 3. Halten Sie den Schwinger an das Gehäuse des Schleppanglermotors, wobei die Vorderseite des Schwingers in die dem Propeller entgegengesetzte Richtung zeigt. -
Seite 12: Montieren Des Schwingers An Einen Heckspiegel
400C nstalliErEn dEs ishfindEr Montieren des Schwingers an einen Heckspiegel USS Jayhawk Bringen Sie die Kabelhülse Versehen Sie alle Schraubgewinde mit Dichtungsmittel gegen des Signalgebers weit Salzwasser, sodass kein Wasser über der Wasserlinie an. in den Bogenträger eindringen kann. Der Signalgeber sollte 32 mm unterhalb eines Fiberglasrumpfes bzw. - Seite 13 400C nstalliErEn dEs ishfindEr Liste der Werkzeuge (nicht im Lieferumfang enthalten): Bohrmaschine, Bei der Anbringung an einem Heckspiegel müssen die folgenden Punkte beachtet werden, um die optimale Leistung zu erzielen: Schlüssel oder Steckschlüssel 3/8", Bohrer 5/32" (4 mm) und 1/8" (3 mm), Klebeband, Kreuzschraubendreher Nr. 2 und seetaugliches • Damit das Echolot ordnungsgemäß funktioniert, muss sich Dichtungsmittel. der Schwinger in ruhigem Wasser befinden. Montieren Sie den Schwinger NICHT hinter Stabilisierungsflügeln, Nieten, So montieren Sie den Schwinger an einen Heckspiegel: Verstrebungen, Armaturen, Wassereinläufen, Austrittsöffnungen, 1. Halten Sie die die Schwingerhalterung an die gewünschte Position abblätternder Farbe oder hinter anderen Stellen, an denen am Heckspiegel. Achten Sie darauf, dass der Schwinger parallel zur Turbulenzen entstehen.
- Seite 14 400C nstalliErEn dEs ishfindEr Innenmontage 6. Kennzeichnen Sie die Stelle. Bohren Sie mit einem 1/8"(3 mm)- Bohrer etwa 3/8" (10 mm) tief vor. Um in den Rumpf kein Loch für einen Durchbruchs-Schwinger zu 7. Bringen Sie die Kabelschelle mit einer 4x12-mm-Schraube an. bohren, kann ein Schwinger mit Epoxidharz innen im Boot angebracht Bestreichen Sie die Schraube vor dem Eindrehen mit seetauglichem werden (Innenmontage). Bei dieser Art der Montage sind eine Dichtungsmittel. Wiederholen Sie die Schritte 5 und 6 für die andere bessere Reduzierung des Rauschens und die Nutzung einer höheren Kabelschelle. Verstärkungseinstellung möglich. Um einen Schwinger innen am Rumpf 8. Verlegen Sie das Schwingerkabel nach Bedarf bis zum Fishfinder. anbringen zu können (Innenmontage, kein Durchbruchs-Schwinger) KÜRZEN SIE DAS KABEL NICHT. Verlegen Sie das Kabel nicht muss das Boot aus Glasfiber bestehen und darf keinen Kern aufweisen. zusammen mit Elektroleitungen oder andern Quellen elektrischer Wenden Sie sich bei Unsicherheiten über die Art des Bootes an den Störungen. Hersteller. Möglicherweise muss die Montage durch eine Fachfirma Vorbohrung hier anbringen.
-
Seite 15: Auswählen Eines Montageortes Für Die Innenmontage
400C nstalliErEn dEs ishfindEr Auswählen eines Montageortes für die Innenmontage Schwinger mittels einer Bei der Auswahl des Montageortes für den Schwinger müssen die PVC-Röhre Beschwerung befestigen. folgenden Punkte beachtet werden: oder Dose • Der Montageort muss aus massivem Glasfasermaterial bestehen, ohne Luftblasen, Laminate, Füllstoffe oder toten Luftraum. Rohr bzw. Dose mit Kalfaterung oder • In dem Bereich muss bei allen Geschwindigkeiten eine homogene Wasser oder einem selbsthärtende Wasserströmung (keine Turbulenzen) vorhanden sein. leichten Mineralöl befüllen. Dichtungsmasse • Der Montageort darf nicht über Stabilisierungsflossen oder hinter ablösen Hindernissen am Rumpf liegen, durch die Turbulenzen entstehen Rumpfoberfläche könnten. -
Seite 16: Schritt 4: Installation Des Kabelbaums
Schritt 4: Installation des Kabelbaums So installieren Sie den Kabelbaum: 1. Verwenden Sie zur Bestimmung der Polarität der Spannungsquelle Der Fishfinder 400C wird mit einem Kabelbaum geliefert, der mit einem eine Prüflampe oder ein Voltmeter. einfach anschließbaren Stecker zum Anschluss des Fishfinder an die 2. Schließen Sie die rote Leitung (Plusleitung) an den Pluspol Stromversorgung und an den Schwinger sowie mit Anschlüssen für der Spannungsquelle. (Bei Verwendung des bootseigenen externe Geräte versehen ist. ... -
Seite 17: Zum Schwinger
Pol 13 – Rot (DC Positiv) Pol 12 – Weiß (CANet H) Pol 16 – Grün (CANet L) Pol 18 – Blau (NMEA-Ausgang) (Schwarz) Erde DC Power Fishfinder 400C Polbelegung Stromquelle Source (Blau) NMEA-Ausgang NMEA-Gerät (Grün) CANet L (Weiß) CANet H... -
Seite 18: Anschließen An Ein Nmea-Gerät
/NMEA-Ausgang oder auf NMEA. einschließlich Ultrascroll bietet, sodass Sie an den kompatiblen GPS- ™ Geräten dieselben Informationen anzeigen und kontrollieren können wie Herstellen einer Verbindung zu NMEA am Fishfinder 400C. Der Fishfinder 400C bietet einen Ausgang gemäß NMEA 0183, Version 3.01, zu einem kompatiblen GPS oder Navigationsgerät. Sie müssen HINWEIS: Um das Garmin-CANet zusammen mit dem Folgendes einstellen: NMEA-Ausgang Ein zum Senden von Daten Fishfinder 400C nutzen zu können, müssen Sie die CANet- Zusatzausstattung erwerben. Wenden Sie sich an Ihren Garmin- (Seite 23). -
Seite 19: Schritt 5: Testen Der Installation
Schritt 5: Testen der Installation Um den Fishfinder 400C das erste Mal einzuschalten, halten Sie die Ein/Aus-Taste gedrückt, bis Sie einen Signalton hören und sich das Gerät einschaltet. Verwenden Sie den WIPPSCHALTER und die Taste SELECT, und folgen Sie den Bildschirmanweisungen, um den Fishfinder 400C zu konfigurieren. HINWEIS: Obwohl einige Überprüfungen durchgeführt werden können, wenn sich das Boot auf einem Bootsanhänger befindet, sollte das Boot im Wasser liegen, um die Installation ordnungsgemäß überprüfen zu können. ... - Seite 20 400C nstalliErEn dEs ishfindEr Da zur Übertragung des Echolotsignals Wasser erforderlich ist, muss sich 3. Wenn sich das Signal während der Kurvenfahrt verbessert, stellen Sie den Schwinger so ein, dass er weitere 1/8" unter der Schwinger im Wasser befinden, um ordnungsgemäß funktionieren den Heckspiegel des Bootes ragt. Möglicherweise sind mehrere zu können. Außerhalb des Wassers erhält man keine gültigen Nachjustierungen notwendig, um die Signalverschlechterung zu Entfernungsmesswerte. beseitigen. Überprüfen Sie beim Zuwasserlassen des Bootes die Schraubenlöcher 4. Verbessert sich das Signal nicht, müssen Sie den Schwinger unterhalb der Wasserlinie auf Undichtigkeiten. Belassen Sie das Boot möglicherweise an einer anderen Stelle anbringen. NICHT längere Zeit im Wasser, ohne diese Überprüfung auf eventuelle HINWEIS: Verändern Sie die Tiefeneinstellung des Schwingers Undichtigkeiten durchzuführen. nur um kleine Werte. Die zu tiefe Anordnung des Schwingers kann das Fahrverhalten des Bootes nachteilig beeinflussen und erhöht die So testen Sie die Installation des Schwingers am Gefahr, dass der Schwinger unter der Wasseroberfläche befindliche Heckspiegel:...
-
Seite 21: Grundfunktionen
2. Drücken Sie zur Verringerung der Helligkeit links auf den Taste „Home“ WIPPSCHALTER und zur Erhöhung auf die rechte Seite. (Startseite) Verwenden des Simulator-Modus EIN/AUS-TASTE/HINTERGRUNDBELEUCHTUNG: Halten Sie diese Taste gedrückt, um das Gerät ein- und auszuschalten. Durch kurzzeitiges Drücken Bei nicht angeschlossenem Schwinger werden auf den Bildschirmen stellen Sie die Hintergrundbeleuchtung sowie den Tag- bzw. Nachtbetrieb keine Daten angezeigt. Durch Einschalten des Simulator-Modus ein. funktioniert der Fishfinder 400C, als sei ein Schwinger angeschlossen. BEREICH (-/+): Durch Drücken der Taste stellen Sie den Bereich des Sie können den Simulator-Modus zu Übungszwecken und zum Erlernen Echolots ein. des Umgangs mit dem Fishfinder 400C verwenden. WIPPSCHALTER: Drücken Sie den Schalter oben, unten, links oder rechts, um in Menüs zu navigieren, Felder zu markieren und Daten einzugeben. ACHTUNG: Im Simulator-Modus werden Tiefen-, Temperatur- SELECT: Drücken Sie diese Taste, um markierte Elemente auszuwählen und Geschwindigkeitsinformationen simuliert. Sie geben nicht die ... -
Seite 22: Informationen Zum Bildschirm „Home
Informationen zum Bildschirm „Home“ Ganzer Bildschirm Öffnet eine Vollbild-Grafik mit den Messwerten des Echolotschwingers Nach dem Einschalten des Fishfinder 400C wird der Home-Bildschirm (Seite 17). angezeigt. Drücken Sie den WIPPSCHALTER oben oder unten und Echolotdarstellung (nur Dual-Beam-Schwinger) dann SELECT, um eine Option zu wählen. Öffnet eine runde Echolotdarstellung zur Anzeige der Messwerte des HINWEIS: Je nach Art des installierten Schwingers variieren die Echolotschwingers in einer zur Liniengrafik alternativen Weise (Seite 18). Optionen auf diesem Bildschirm. Split-Frequenz (nur Dual-Frequency-Schwinger) Öffnet einen geteilten Bildschirm bei dem alle Möglichkeiten des Dual- Frequency-Schwingers genutzt werden. Die Grafik der 50-kHz-Frequenz wird links angezeigt und die Grafik der 200-kHz-Frequenz rechts (Seite 18). Split-Zoom Öffnet einen geteilten Bildschirm mit der normalen Grafik rechts und eine mit der bevorzugten Vergrößerungseinstellung angezeigte Grafik auf der linken Seite (Seite 17). Zahlen Öffnet eine Gruppe von Datenfeldern zur numerischen Anzeige... -
Seite 23: Informationen Zu „Ganzer Bildschirm
rundfunktionEn Informationen zu „Ganzer Bildschirm“ Informationen zum Bildschirm Sowohl für den Dual-Beam- als auch für den Dual-Frequency-Schwinger „Split-Zoom“ stellt der ganze Bildschirm den Hauptbildschirm dar. Sie können den Split-Zoom-Bildschirm verwenden, um alle Echolotdaten Markieren Sie auf dem Home-Bildschirm die Option Ganzer aus der Grafik sowie eine vergrößerte Grafik in einem Teil desselben Bildschirm, und drücken Sie SELECT. Bildschirms anzuzeigen. Markieren Sie auf dem Home-Bildschirm die Option Split-Zoom- Tiefe Bildschirm, und drücken Sie SELECT. Temperatur Tiefe, Temperatur und Geschwindigkeit Geschwindigkeit Zielaufhebung Reich- weite Vergrößerte Tiefenskala Reich- Zoom- weite fenster Schwingermodus... -
Seite 24: Informationen Zum Bildschirm Echolotdarstellung
rundfunktionEn Informationen zum Bildschirm Informationen zum Bildschirm Echolotdarstellung „Split-Frequenz“ Der Bildschirm „Echolotdarstellung“ (nur bei Dual-Beam-Schwingern) Sie können den Bildschirm Split-Frequenz (nur bei Dual-Frequency- liefert nahezu in Echtzeit ein Abbild dessen, was unter dem Boot Schwingern) verwenden, um sowohl die 50 kHz- als auch die 200 kHz- geschieht. Die Tiefenskala ist als Ring ausgebildet, beginnt oben, d. h, Frequenz auf demselben Bildschirm anzuzeigen. bei 12 Uhr, und verläuft im Uhrzeigersinn. Die Echolot-Informationen Markieren Sie auf dem Home-Bildschirm die Option Split-Frequenz, leuchten an dem Ring auf, sobald sie von der auf dem Innenring und drücken Sie SELECT. angezeigten Tiefe empfangen werden. Wie bei der normalen Grafik zeigen die Farben die unterschiedliche Stärke des reflektierten Tiefe, Temperatur und Geschwindigkeit Echolotsignals an. Markieren Sie auf dem Home-Bildschirm die Option Echolotdarstellung, und drücken Sie SELECT. Spannung Wasser- temperatur Blinkscheibe Reichweite Tiefe Wasser- ... -
Seite 25: Informationen Zum Bildschirm „Zahlen
rundfunktionEn Informationen zum Bildschirm „Zahlen“ Informationen zum Bildschirm Der Zahlenbildschirm enthält Datenfelder, in denen wichtige „Temp. Aufzeichn.“ Informationen in numerischer anstelle der grafischen Form angezeigt Bei Verwendung eines Schwingers mit Temperaturmessung wird werden. Die angezeigten Datenfelder werden durch die Möglichkeiten auf dem Bildschirm für die Temperaturaufzeichnung eine Grafik der bestimmt, die der Schwinger bietet. Temperaturmesswerte über die Zeit angezeigt. Die aktuelle Temperatur Markieren Sie auf dem Home-Bildschirm die Option Zahlen, und und Tiefe werden oben links angezeigt. drücken Sie SELECT. Markieren Sie auf dem Home-Bildschirm die Option Temp. Aufzeichn., und drücken Sie SELECT. Temperatur und Tiefe Temperatur- ... -
Seite 26: Informationen Zum Bildschirm „Konfigurieren
„Konfigurieren“ Anzeigeeinstellungen: zur benutzerdefinierten Anpassung der Der Bildschirm Konfigurieren enthält die Haupt-Konfigurationsoptionen Anzeigeeinstellungen einschließlich der Hintergrundbeleuchtung und des für den Fishfinder 400C. In diesem Bildschirm können Sie Einstellungen Tag- bzw. Nacht-Betriebs. Siehe Seite 21. definieren und anpassen, die für alle Bildschirme des Fishfinder 400C Echolot: zur benutzerdefinierten Einstellung des Echolots. gelten. -
Seite 27: Benutzerdefiniertes Anpassen Des Fishfinder 400C
Ändern der Anzeigeeinstellungen EnutzErdEfiniErtEs npassEn dEs Sie können zwischen Tag- und Nachteinstellung wählen und 400C ishfindEr Hintergrundbeleuchtung erhöhen oder verringern. Um die Anzeigeeinstellungen zu ändern, markieren Sie im Bildschirm Einstellen von Alarmen Konfigurieren die Option Anzeigeeinstellungen, und drücken Sie Sie können den Fishfinder 400C so einstellen, dass ein akustischer SELECT. Alarm ertönt, wenn bestimmte Bedingungen erfüllt sind. In der Standardeinstellung sind alle Alarme abgeschaltet. Um im Bildschirm Konfigurieren einen Alarm einzustellen, markieren Navigationstaste Sie Alarme, und drücken Sie SELECT. links oder rechts Navigationstaste drücken, um die Flachwasser/Tiefwasser: Zum Einstellen eines Alarms, der ertönt, links oder Hintergrund- sobald die Wassertiefe einen angegebenen Wert unter- oder überschreitet. -
Seite 28: Ändern Der Echoloteinstellungen
Weißlinie: Markiert das stärkste vom Boden reflektierte Signal, um die Fishfinder 400C schwebende Ziele interpretiert. Härte des Bodens besser beurteilen zu können. • Aus: (Standardeinstellung) Weißlinie deaktiviert. Der Fishfinder 400C interpretiert die Daten reflektierter • Hoch: Die Einstellung mit der höchsten Empfindlichkeit. Fast alle Signale nicht. (Standardeinstellung) stärkeren reflektierten Signale werden weiß markiert. -
Seite 29: Ändern Der Systemeinstellungen
Um die Schwingereinstellungen zu ändern, markieren Sie im Bildschirm Konfigurieren die Option System, und drücken Sie SELECT. Konfigurieren die Option Schwinger, und drücken Sie SELECT. Piepser: Zur Einstellung, wann das Gerät einen Signalton erzeugen Typ: Zur Auswahl der Art des Schwingers (Dual Frequency oder soll. Die drei Einstellungen hierfür sind Aus, Nur Alarme Dual Beam). (Standardeinstellung) und An (Tastenbetätigungen und Alarme). Kielversatz: Zur Eingabe des Kielversatzes, sodass Sie die Tiefe unter Simulator: Zum Einschalten des Simulators, um den Fishfinder 400C zu dem Kiel anstelle der Tiefe unter dem Schwinger messen können. Geben betreiben, als sei ein Schwinger angeschlossen. Sie einen positiven Wert für den Kielversatz ein. Sie können eine negative Zahl eingeben, um eine Kompensation bei einem großen Fahrzeug zu NMEA-Ausgang: Zum Anschließen des Fishfinder 400C an NMEA- erreichen, das mehrere Fuß tief im Wasser liegt. kompatible elektronische Geräte (wie z. B. ein GPS-Gerät von Garmin) und Senden von Informationen. Dazu müssen Sie diese Einstellung auf Schwinger an der An setzen. Weitere Informationen zum Anschluss eines NMEA- oder ... -
Seite 30: Benutzerdefiniertes Anpassen Der Maßeinheiten
Kalibrierung der Geschwindigkeit durch Wasser: Menü zur entsprechend ausgestattetem Schwinger). Kalibrierung des Geschwindigkeitssensors an einem entsprechend Gschw.d.Wasser: Wählen Sie Meilen/Std. (mph), Kilometer/Std. (km/h) ausgestatteten Schwinger. Bei Verwendung eines Schwingers ohne oder Knoten (kt) (bei entsprechend ausgestattetem Schwinger). Geschwindigkeitssensor wird dieses Menü nicht angezeigt. Entfernung: Wählen Sie Statute (mi), Metrisch (km) oder Nautisch (nm) (bei entsprechend ausgestattetem Schwinger). So kalibrieren Sie den Geschwindigkeitssensor: 1. Markieren Sie Geschw.d. Wasser kalib., und drücken Sie SELECT. 2. Bringen Sie das Boot auf Marschgeschwindigkeit. Notieren Sie die Höchstgeschwindigkeit, und stoppen Sie danach das Boot. 3. Markieren Sie OK, und drücken Sie SELECT. HINWEIS: Bei zu geringer Geschwindigkeit des Bootes oder wenn der Geschwindigkeitssensor keine Geschwindigkeit misst, wird die Meldung Geschwindigkeit zu niedrig angezeigt. Markieren Sie OK, drücken Sie SELECT, und erhöhen Sie vorsichtig die Geschwindigkeit. Wird die Meldung erneut angezeigt, stoppen Sie das Boot und überprüfen Sie, ob das Sensorrad klemmt. Dreht sich das Rad frei, überprüfen Sie die Kabelanschlüsse. Wenn Sie die Meldung weiterhin erhalten, wenden Sie sich an den Produktsupport von Garmin. 4 Fishfinder 400C, Benutzerhandbuch... -
Seite 31: Erweiterte Einstellungen
Dual-Frequency Dual-Beam • 2x Zoom: Doppelte Vergrößerung. Bereich: Die Standardeinstellung für den Bereich ist Auto. Der Bereich • 4x Zoom: Vierfache Vergrößerung. der Tiefenskala am rechten Bildschirmrand passt sich automatisch an • Bottom-Lock: Fixiert das Zoom-Fenster am Boden. Die größere oder kleinere Tiefenmesswerte an. Markieren Sie Bereich Standardspanne für den Zoom beträgt 10 Fuß und kann angepasst manuell, und drücken Sie SELECT, um den Messbereich der werden. Tiefenskala anzupassen. • Split-Zoom: Öffnet den Split-Zoom-Bildschirm. Gain: Steuert die Empfindlichkeit des Sonar-Empfängers im Fishfinder 400C. Die Standardeinstellung für Gain ist Auto, bei der die Empfindlichkeit automatisch eingestellt wird. Fishfinder 400C, Benutzerhandbuch ... -
Seite 32: Zurücksetzen Des Km-Zählers
rwEitErtE instEllungEn Zurücksetzen des km-Zählers Zoom-Tiefe (beim Zoomen): Nur bei Zwei- und Vierfach-Zoom nutzbar. In der Standardeinstellung ist die Zoom-Tiefe auf Auto Bei Verwendung eines Schwingers mit Geschwindigkeitsmessung wird eingestellt und passt sich der Tiefe automatisch an. Sie können diese im Zahlenbildschirm und in der Echolotdarstellung ein km-Zähler Einstellung bei einer bestimmten Tiefe anpassen . angezeigt, der die zurückgelegte Stecke misst. Spanne (beim Zoomen mit Bottom-Lock): Bei eingeschaltetem So setzen Sie den km-Zähler zurück: Bottom-Lock ersetzt diese Option die Option Bereich. Passen Sie diese 1. Drücken Sie MENU. Einstellung in gleicher Weise wie die Bereichseinstellung an, um den 2. Markieren Sie km-Zähler zurücksetzen, und drücken Sie SELECT. gezoomten Abstand vom Boden zu vergrößern oder zu verkleinern. 3. Markieren Sie Ja, und drücken Sie SELECT. Tiefenlinie: Schalten Sie die Tiefenlinie ein, um bei Ganzer Bildschirm, beim Bildschirm Split-Zoom und beim Bildschirm Split-Frequenz Einstellen von Dauer und Maßstab der eine bestimmte Tiefe als Bezugswert darzustellen. Drücken Sie bei ... -
Seite 33: Anhang
Optionales Zubehör nhang Auf der Website von Garmin (www.garmin.com) können Sie optional folgendes Zubehör erwerben: Technische Daten Einbau-Montagesatz: Zur bündig abschließenden Wandmontage des Abmessungen und Gewicht Fishfinder. Größe (HxBxT): 5" x 5,7" x 3" (12,7 cm x 14,5 cm x 7,62 cm) Teilesatz für den CANet™-Anschluss: Zum Anschluss des Gewicht: 1,20 lbs (0,544 kg) Fishfinder 400C an CANet-fähige Garmin-Plotter, mit denen Sie die Display: 4,0"-Diagonale (10,19 cm); HxB: 3,21" x 2,41" (8,16 cm x 6,12 cm), Echolot-Anzeigen an beliebigen Stellen auf dem Boot wiedergeben QVGA-Display mit verstellbarer Helligkeit, 320 x 240 Pixel, können. 4.096 Farben. Gehäuse: Vollständig abgedichtet, schlagfestes Kunststoff-Verbundmaterial, wasserdicht gemäß IEC 529 IPX7. Temperaturbereich: 5 ºF bis 131 ºF (-15 ºC bis 55 º C) Stromversorgung: 10-35 V Gleichstrom Leistungsaufnahme: max. 21 Watt bei 12 V Gleichstrom Sicherung: AGC/3AG - 3,0 Ampere Echolot Leistung: Dual-Frequency: 500 Watt eff., 4.000 Watt Spitze-Spitze; ... -
Seite 34: Alarme Und Meldungen
Alarme und Meldungen Drift-Alarm: Die Tiefe hat sich um den Betrag des Wertes für den Drift- Alarm geändert. Im Fishfinder 400C werden Bildschirmmeldungen verwendet, um Sie auf Betriebszustände des Gerätes aufmerksam zu machen. Drücken Sie bei Fisch-Alarm: Bei Erkennung eines Fisches wird ein Symbol angezeigt einer angezeigten Meldung auf SELECT, um die Meldung zu quittieren und ein Signal ertönt (sofern aktiviert). Bei diesem Alarm wird kein und zu dem vorher angezeigten Bildschirm zurückzukehren. Meldungsfenster angezeigt. Batteriealarm: Die Batteriespannung ist unter den bei der Einstellung Flachwasseralarm: Der für den Flachwasseralarm eingestellte Wert wurde erreicht. des Batteriealarms festgelegten Wert abgesunken. Batteriespannung zu hoch: Zu hohe Eingangsspannung, das Gerät wird Simulierter Betrieb: Das Gerät befindet sich im Simulator-Modus. in 10 Sekunden abgeschaltet. Reduzieren Sie die Eingangsspannung auf Geräteausfall, Reparatur erforderlich: Es liegt eine geräteinterne ... -
Seite 35: Eingeschränkte Garantie
Eingeschränkte Garantie und einer RMA-Nummer an. Verpacken Sie das Gerät sicher, und legen Sie eine Kopie der Originalrechnung bei, die als Kaufnachweis für Garantiereparaturen Für dieses Garmin-Produkt gilt für 1 Jahr ab Kaufdatum eine Garantie auf Material- erforderlich ist. Schreiben Sie die RMA-Nummer deutlich lesbar auf die Außenseite und Verarbeitungsfehler. Innerhalb dieses Zeitraums repariert oder ersetzt Garmin des Pakets. Senden Sie das Gerät frankiert an ein Garmin-Service-Center. nach eigenem Ermessen alle bei ordnungsgemäßer Verwendung ausgefallenen Käufe in Online-Auktionen: Für über Online-Auktionen verkaufte Produkte Komponenten. Diese Reparatur- und Austauscharbeiten sind für den Kunden sind keine Rabatte oder Sonderangebote von Garmin erhältlich. Online- hinsichtlich Teilen oder Arbeitszeit kostenlos, vorausgesetzt der Kunde übernimmt Auktionsbestätigungen werden für Garantieansprüche nicht akzeptiert. Für die Transportkosten. Diese Garantie gilt nicht für Fehler aufgrund von Missbrauch, Garantieansprüche ist das Original oder eine Kopie des Kaufbelegs des unsachgemäßer Verwendung, Unfällen oder nicht autorisierten Veränderungen oder ursprünglichen Händlers erforderlich. Garmin ersetzt keine fehlenden Komponenten Reparaturarbeiten. von Paketen, die über Onlineauktionen erworben wurden. DIE HIERIN AUFGEFÜHRTEN GARANTIEN UND MASSNAHMEN ZUR Geräteerwerb im Ausland: Für ausländische Vertriebsorganisationen gilt eine FEHLERBEHEBUNG GELTEN EXKLUSIV UND SCHLIESSEN JEGLICHE separate Garantie bei Geräten, die außerhalb der USA erworben wurden. Diese AUSDRÜCKLICHE, STILLSCHWEIGENDE ODER GESETZLICHE Garantie wird vom Vertreiber im jeweiligen Land gegeben, der den lokalen Service GARANTIEN AUS, EINSCHLIESSLICH JEGLICHER GESETZLICHER ODER für das Gerät durchführt. Vertreibergarantien gelten nur in dem für den Vertrieb ANDERWEITIGER HAFTUNG HINSICHTLICH DER GARANTIE FÜR vorgesehenen Gebiet. In den USA oder Kanada erworbene Geräte müssen für HANDELSTAUGLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN Kundendienstzwecke an das Garmin-Service-Center in Großbritannien, den USA, ZWECK. DIESE GARANTIE GEWÄHRT IHNEN BESTIMMTE GESETZLICHE RECHTE, DIE VON LAND ZU LAND VARIIEREN KÖNNEN. Kanada oder Taiwan geschickt werden. ... -
Seite 36: Konformitätserklärung
Konformitätserklärung Software-Lizenzvereinbarung Garmin erklärt hiermit, dass dieser Fishfinder 400C den wesentlichen DURCH DIE VERWENDUNG DES FISHFINDER 400C STIMMEN SIE ZU, AN DIE BEDINGUNGEN DER FOLGENDEN LIZENZVEREINBARUNG Anforderungen und weiteren relevanten Vorschriften der GEBUNDEN ZU SEIN. LESEN SIE DIE LIZENZVEREINBARUNG Direktive 1999/5/EG entspricht. AUFMERKSAM DURCH. Sie finden die vollständige Konformitätserklärung auf der Garmin- Garmin gewährt Ihnen eine beschränkte Lizenz zur Verwendung der Software auf Website für Ihr Garmin-Produkt: www.garmin.com/products/ diesem Gerät (die „Software“) im Binärformat im Rahmen des normalen Betriebs fishfinder400c/. Klicken Sie auf Manuals und dann auf den Link dieses Geräts. Titel, Eigentumsrechte und geistige Eigentumsrechte an der Software Declaration of Conformity. verbleiben bei Garmin. Sie erkennen an, dass die Software Eigentum von Garmin ist und durch die Urheberrechte der Vereinigten Staaten von Amerika und internationale Abkommen zum Urheberrecht geschützt ist. Weiterhin erkennen Sie an, dass Struktur, Organisation und Code der Software wertvolle Handelsgeheimnisse von Garmin sind und dass der Quellcode der Software ein wertvolles Handelsgeheimnis ... -
Seite 37: Index
Bögen 22 Entfernung 24 ndEx Bottom-Lock 25 Erweiterte Einstellungen 25 Innenmontage 8 Bündig abschließende Montage 2, 27 Installieren 1 an ein Garmin-CANet 12 A-Scope 26 Fischsymbole 22 Auswählen eines Abmessungen und Gewicht 27 CANet 12, 27 Frequenz 25 Aufstellungsortes 1 Alarme 21, 28 der Halterung 2 Akku 21 Dauer 26 Gain 25 des Fishfinder an der Halterung 3 Drift 21 Direktlinks i Ganzer Bildschirm 17 des Kabelbaums 10 Fisch 21 Siehe Garantie. Eingeschränkte des Schwingers 4 Flachwasser 21 Garantie am Heckspiegel 6 Echolot Tiefwasser 21... - Seite 38 ndEx Split-Frequenz (Bildschirm) 18 Split-Zoom (Bildschirm) 17 LCD-Bildschirm 1 Registrierung. vergrößern/verkleinern 25 Sprache Siehe Produktregistrierung 2x 25 ändern 23 Reinigen 4x 25 Maßstab 26 Störungen. Bildschirm iii Split 17, 25 Meldungen 28 Siehe Oberflächenstörungen Gehäuse iii Tiefe 26 MENU (Taste) 15 System-Information Rollgeschwindigkeit der Anzeige 22 Montage anzeigen 23 Halterung 2, 3 Warnungen iv Siehe Schwinger am Heckspiegel 7 Schleppanglermotor, montieren am 5 Wasserdicht. water immersion Tastenfeld Schwinger am Schwebende Ziele 22 Wassertemperatur 24, 28 verwenden 15 Schleppanglermotor 5 Schwenkfuß 3 Weißlinie 22 Technische Daten 27...
- Seite 40 Um die neusten kostenlosen Softwareaktualisierungen (außer Kartendaten) während der gesamten Lebensdauer Ihrer Garmin-Produkte herunterzuladen, besuchen Sie die Garmin-Website unter www.garmin.com. © 2006 Garmin Ltd. oder deren Tochterunternehmen Garmin International, Inc. 1200 East 151 Street, Olathe, Kansas 66062, USA Garmin (Europe) Ltd. Liberty House, Hounsdown Business Park, Southampton, Hampshire, SO40 9RB, Großbritannien Garmin Corporation No. 68, Jangshu 2 Road, Shijr, Taipei County, Taiwan www.garmin.com Teilenummer 190-00757-32, Rev. A...
