5.2

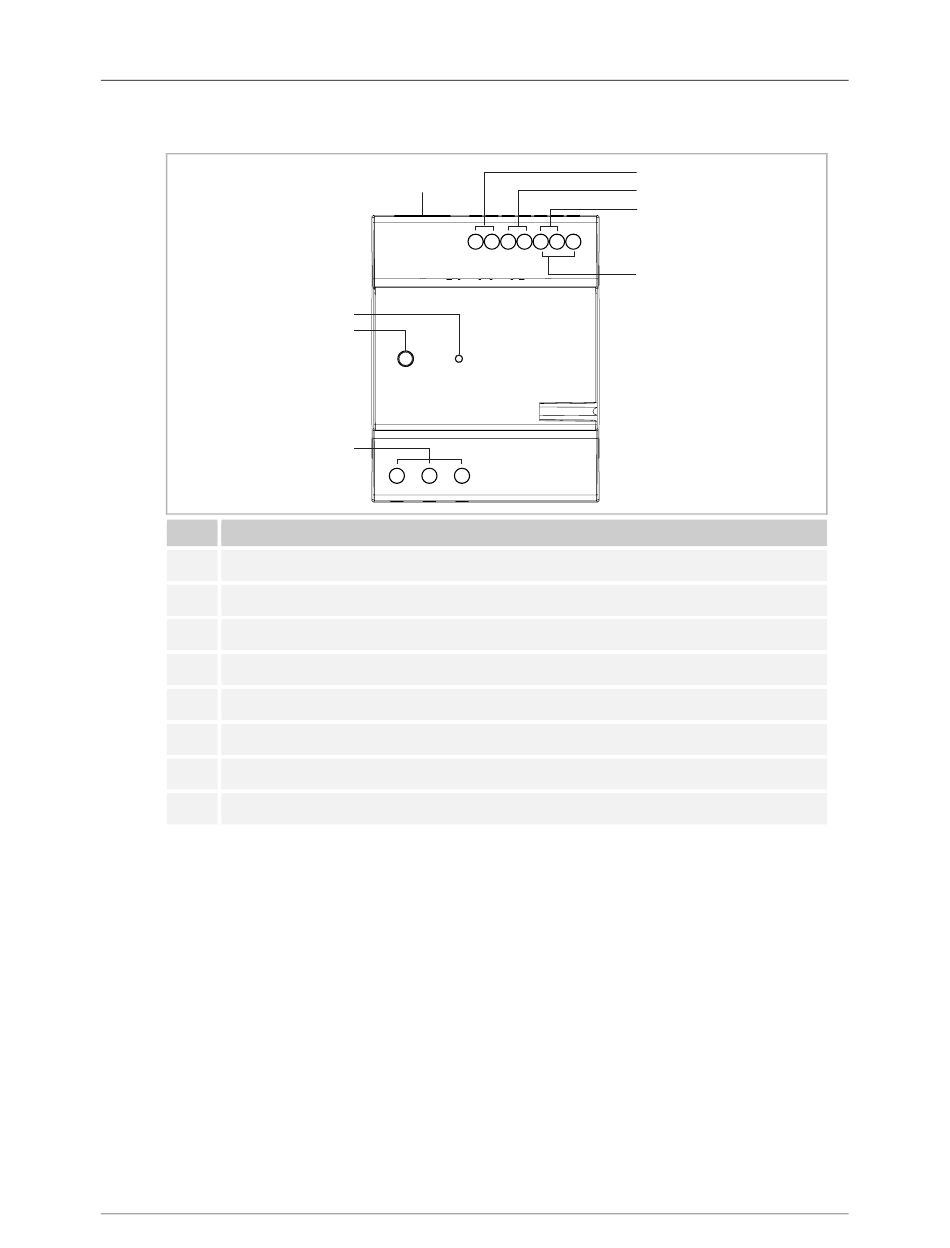

Anschlussbeschreibung

Nr. Funktion
1 Anschluss für Systemspannungsversorgung
2 Steckklemmen (LOCK+...LOCK-) für Türöffner
3 Anschluss für den zur Erkennung des Türzustands verwendeten Sensor
4 Anschluss für Exit-Taster
5 Reset-Taster
6 Statusanzeige
7 Steckklemmen (NC...COM...NO) für potentialfreien Ausgang, Türöffner
8 LAN (PoE)
Produkthandbuch 2TMD041800D0045
8
5
6
7
Produktbeschreibung
1
2
3
4
