1373-1-8148 │ 21.06.2013
Bedienungsanleitung
Busch-Welcome
Pos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/Türkommunikation/Busch-Welcome II/Titelblatt - 83335 - BJE @ 37\mod_1371801119218_1.docx @ 298074 @ @ 4

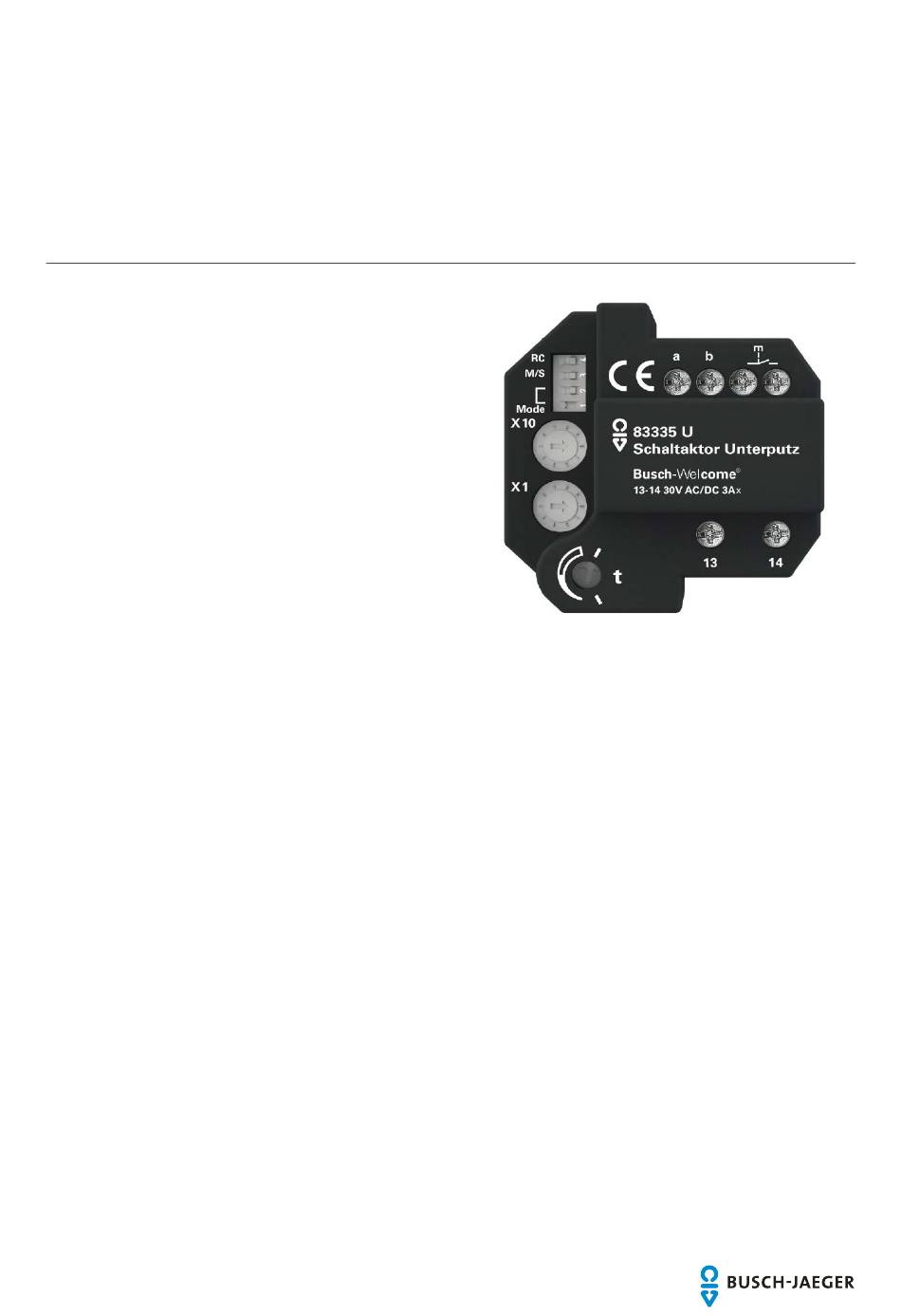

Busch-Welcome
83335 U
Schaltaktor Unterputz
=== Ende der Liste für Textmarke Cover ===
®
®
Werbung
Verwandte Anleitungen für Busch-Jaeger Busch-Welcome 83335 U
Inhaltszusammenfassung für Busch-Jaeger Busch-Welcome 83335 U
- Seite 1 1373-1-8148 │ 21.06.2013 Bedienungsanleitung ® Busch-Welcome Pos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/Türkommunikation/Busch-Welcome II/Titelblatt - 83335 - BJE @ 37\mod_1371801119218_1.docx @ 298074 @ @ 4 ® Busch-Welcome 83335 U Schaltaktor Unterputz === Ende der Liste für Textmarke Cover ===...
- Seite 2 Bedienungsanleitung ® Busch-Welcome Pos: 4 /#Neustruktur#/Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente <--)/Inhaltsverzeichnis @ 19\mod_1320649044386_1.docx @ 109651 @ @ 1 Sicherheit ................................. 3 Bestimmungsgemäßer Gebrauch ..........................3 Umwelt ..................................3 Anwenderhandbuch ..............................3 Aufbau und Funktion ..............................4 Funktions- und Ausstattungsmerkmale ....................4 Bedienung ................................
- Seite 3 ® Ausführliche Informationen für die Planung von Busch-Welcome -Anlagen finden Sie im Anwenderhandbuch. Download unter www.Busch-Jaeger.de. Pos: 13 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1 Bedienungsanleitung | 1373-1-8148 — 3 —...
- Seite 4 Bedienungsanleitung Aufbau und Funktion ® Busch-Welcome Pos: 14 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Funktion @ 11\mod_1279185435352_1.docx @ 83026 @ 1111 @ 1 Aufbau und Funktion Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Funktions- und Ausstattungsmerkmale @ 23\mod_1336557630140_1.docx @ 209134 @ 222222122 @ 1 Funktions- und Ausstattungsmerkmale Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Türkommunikation/Busch-Welcome/Funktionen - 83335 - BJE @ 37\mod_1371538330668_1.docx @ 297975 @ 222 @ 4 Der Schaltaktor Unterputz schaltet angeschlossene Verbraucher bei einem eingehenden Türruf z.B.
- Seite 5 Bedienungsanleitung Bedienung ® Busch-Welcome Pos: 19 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bedienung @ 11\mod_1279185541649_1.docx @ 83042 @ 2111 @ 1 Bedienung Pos: 20 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Türkommunikation/Busch-Welcome/Bedienung/Bedienung - 83335 @ 37\mod_1371538272515_1.docx @ 297959 @ 112222222 @ 4 Abb. 1: Gerät Funktionen Beschriftung...
- Seite 6 Bedienungsanleitung Bedienung ® Busch-Welcome Abschlusswiderstand In reinen Audioinstallationen muss der Abschlusswiderstand immer ausgeschaltet sein. In Videoinstallationen oder gemischten Audio- und Videoinstallationen muss der Abschlusswiderstand bei den letzten Geräten eines Zweiges eingeschaltet werden. Master / Slave Setzen Sie den Schaltaktor nur als „Master“ ein, wenn keine Innenstation in der Wohnung vorhanden ist. In allen anderen Fällen sollte der Schaltaktor auf „Slave“...
- Seite 7 Bedienungsanleitung Bedienung ® Busch-Welcome Betriebsart „Außenstelle“ Außenbeleuchtung durch eine eigene (Klingel-) Taste schalten Betriebsartenumschalter: 1 -> ON / 2 -> OFF Master / Slave (M/S): 3 -> ON, wenn keine Innenstation auf der eingestellten Adresse betrieben wird. 3 -> OFF, wenn eine Innenstation auf der eingestellten Adresse betrieben wird. Adresse (X10, X1): Entsprechend der gewünschten (Klingel-) Taste an der Außenstation.
- Seite 8 Bedienungsanleitung Technische Daten ® Busch-Welcome Pos: 22 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Daten @ 11\mod_1279185386320_1.docx @ 83018 @ 1111 @ 1 Technische Daten Pos: 23 /#Neustruktur#/Online-Dokumentation (+KNX)/Technische Daten/Türkommunikation/Busch-Welcome/Technische Daten - 83335 @ 37\mod_1371538392699_1.docx @ 297991 @ 11111 @ 4 Allgemein Betriebstemperatur -5 ...
- Seite 9 Bedienungsanleitung Montage und elektrischer ® Busch-Welcome Anschluss Pos: 25 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Anschluss @ 23\mod_1336477157864_1.docx @ 209032 @ 1111111 @ 1 Montage und elektrischer Anschluss Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und 230 V-Leitungen @ 23\mod_1336558868201_1.docx @ 209163 @ 11 @ 1 Warnung Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der...
- Seite 10 Bedienungsanleitung Adressierung ® Busch-Welcome Pos: 30 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Adressierung @ 18\mod_1302616059553_1.docx @ 103431 @ 21111111111111133333 @ 1 Adressierung Pos: 31 /#Neustruktur#/Online-Dokumentation (+KNX)/Adressierung/Busch-Welcome/1.1 Adressierung des Schaltaktors - 83335 U @ 37\mod_1371543614004_1.docx @ 298020 @ 11111221212121112233333 @ 4 Adressierung des Schaltaktors ®...
- Seite 11 Bedienungsanleitung Adressierung ® Busch-Welcome ® Pos: 33 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Allgemeines zur Adressierung einer Busch-Welcome ® Anlage @ 37\mod_1371549292649_1.docx @ 298035 @ 1111111112233333 @ 1 Allgemeines zur Adressierung einer Busch-Welcome Anlage Pos: 34 /#Neustruktur#/Online-Dokumentation (+KNX)/Adressierung/Busch-Welcome/Adressierung-Projektierung @ 37\mod_1371129855714_1.docx @ 297038 @ 111111111111222222222222222223333333333233333 @ 4 ®...
- Seite 12 Bedienungsanleitung Adressierung ® Busch-Welcome 9.3.2 Unterschiedliche Zuordnung der Klingeltasten Alternativ können die Klingeltasten der verschiedenen Außenstationen unterschiedlich zugeordnet werden, wenn von einer Außenstation alle Wohnungen und von weiteren Außenstationen nur ein Teil der Wohnungen gerufen werden soll. Im dargestellten Beispiel (siehe Abb. 3) ist eine Außenstation an der Toreinfahrt angebracht, mit der alle vier Wohnungen gerufen werden können.
- Seite 13 Bedienungsanleitung Adressierung ® Busch-Welcome Zuordnung der Klingeltaster einer Außenstation zu einer Wohnung 9.4.1 Werksseitige Einstellung Abb. 4: Einheitliche Zuordnung der Klingeltaster Bezeichnung Außenstation Haupteingang Außenstation Nebeneingang Wohnung 01 Wohnung 02 Wohnung 03 Die Klingeltaster einer Außenstation sind von oben nach unten bzw. links nach rechts fortlaufend den Wohnungen mit den Adressen 01, 02 usw.
- Seite 14 Bedienungsanleitung Adressierung ® Busch-Welcome 9.4.2 Änderung der Zuordnung der Klingeltaster (Offset) Abb. 5: Unterschiedliche Zuordnung der Klingeltaster Bezeichnung Wohnung 02 Wohnung 01 Außenstation linkes Gebäude Außenstation Toreinfahrt Außenstation rechtes Gebäude Wohnung 03 Wohnung 04 Die voreingestellten Adressen der Klingeltaster können geändert werden. Damit der oberste Klingeltaster auf der linken Seite einer anderen Wohnung zugeordnet ist.
- Seite 15 Bedienungsanleitung Adressierung ® Busch-Welcome Basiseinstellungen 9.5.1 Festlegung der Standard-Außenstation ® Das Busch-Welcome System garantiert bei mehreren Außenstationen das Öffnen der Tür, an der ein Besucher geklingelt hat. Der Bewohner an der Innenstation drückt einfach auf die Taste „Türöffnen“. Zusätzlich kann das dem Eingang zugehörige Licht geschaltet werden.
- Seite 16 Bedienungsanleitung Adressierung ® Busch-Welcome 9.5.3 Einstellung der Adresse der Innenstation Abb. 7: Drehschalter an der Innenstation (Bespiel) Bezeichnung Adresse der zugehörigen Außenstation Klingeltaste Zehnerstelle Klingeltaste Einerstelle Schalter M/S, Master / Slave Schalter RC, Abschlusswiderstand An den Innenstationen wird über die Einstellung der Adresse die Wohnung zugewiesen. Innerhalb einer Busch- ®...
- Seite 17 Bedienungsanleitung Adressierung ® Busch-Welcome 9.5.4 Einstellung von Türöffner oder Lichtschalter Die Einstellung wird nur am Schaltaktor Tür/Licht vorgenommen. Sie zeigt die jeweilige Funktion des Geräts in ® der Busch-Welcome Anlage. Zum Einstellen dient der Schiebeschalter am Gerät. 9.5.5 Einstellung der Türöffner- oder Lichtzeiten Diese Einstellung an der Systemzentrale und dem Schaltaktor Tür/Licht bestimmt die Betriebsdauer des Türsummers (von einer bis zehn Sekunden).
- Seite 18 Bekanntgabe an Dritte oder Verwendung des Zentraler Vertriebsservice: Inhaltes, auch auszugsweise, ist ohne vorherige Tel.: +49 2351 956-1600 schriftliche Zustimmung durch ABB verboten. Fax: +49 2351 956-1700 Copyright© 2013 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten === Ende der Liste für Textmarke Backcover ===...
