6.2.2 BTM-X – Blindschraube
Die BTM-X – Blindschraube dient als Massenausgleich zum Temperaturfühler mit
Adapter (Nachrüstung der Kupplungsgrössen 487 bis 650 älteren Baujahrs ohne
Nacharbeit).
Zur Nachrüstung ohne Nacharbeit für die Turbokupplungsgrößen 487 bis 650 stehen
folgende BTM-X – Blindschrauben zur Verfügung:
geeignet für Kupplungsgrößen
Gewindeabmessung
Schlüsselweite
Anziehdrehmoment
Masse
Umfangsgeschwindigkeit
Drehzahl
B T M - X - B l i n d s c h r a u b e
~ 41,3
~ 13
BTM-X – Blindschraube
Non-contacting Thermal Measuring Unit

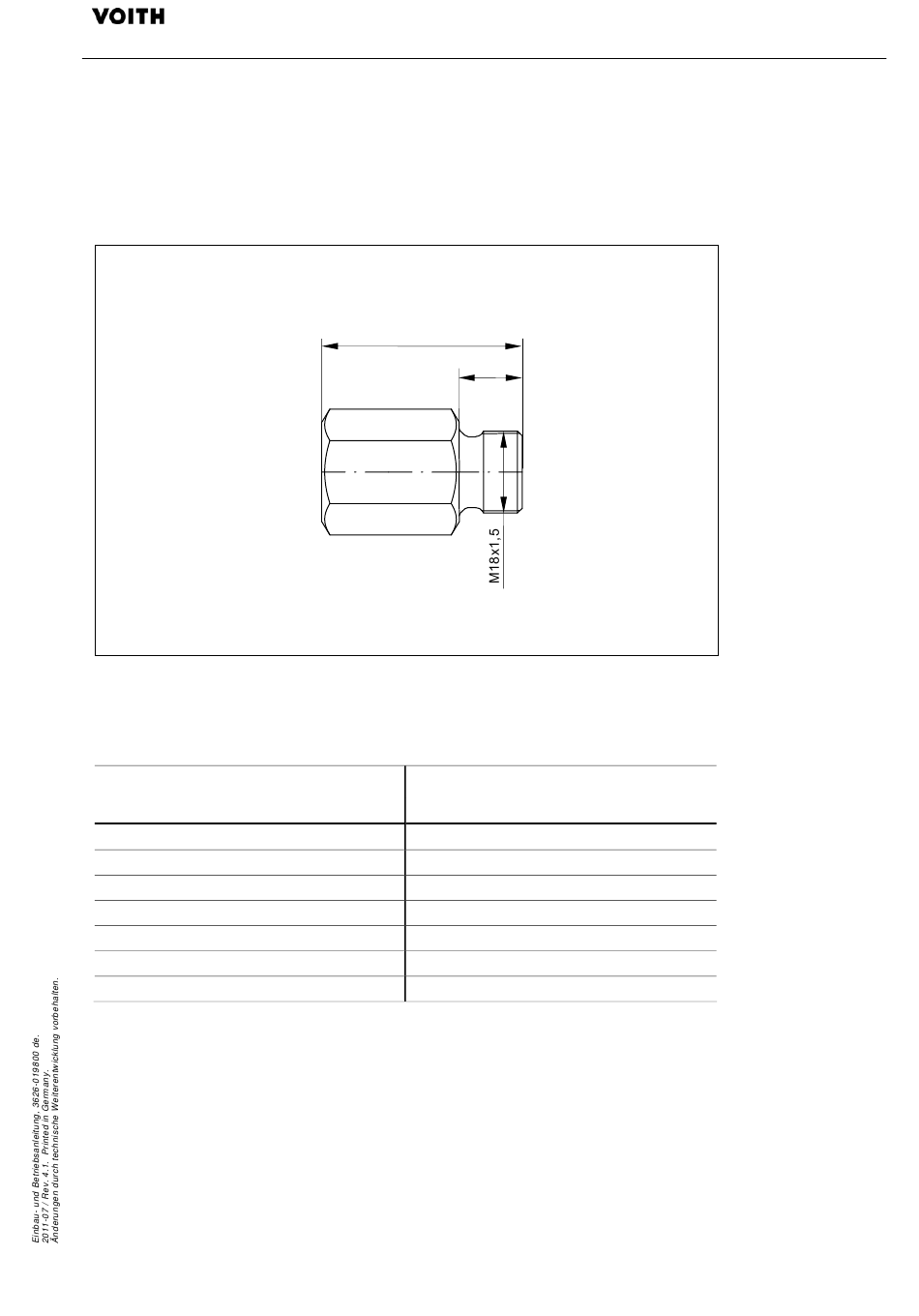

Bild 5
M18
487 – 650
M18 x 1,5
24
50 Nm
134 ± 2 g
-1
max. 50 ms
-1
max. 1500 min
Tabelle 5
