Montageanleitung

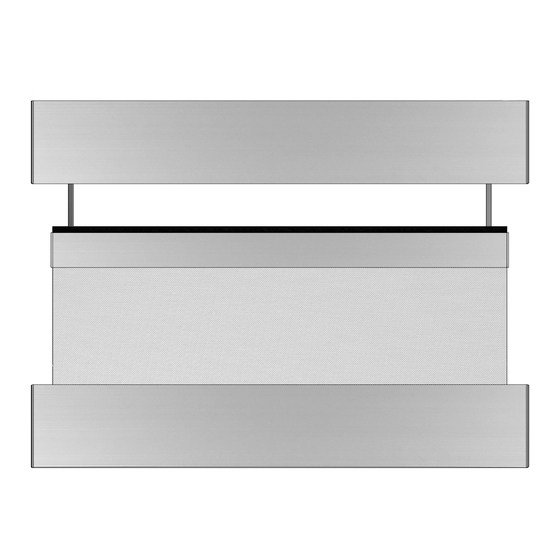

Elektrorollo in Kassette
E-200 / E-205 / E-206
1
Kassette fachgerecht und waagrecht an Decke oder Wand montieren.
E-200 - E-205 - E-206
Deckenmontage:
Anlagenbreite bis 1400 mm
40
Wandmontage:
Anlagenbreite bis 1400 mm
40
Hinweis:
Bei Anlagenbreite über 1400 mm zusätzliche Montagebohrungen
2
Rollowelle auf Motorseite einhängen. Anschließend den Lagerstift auf der Gegenseite durch Drehen am
in ausgemittelten Abständen von ca. 1000 mm.
Kabelauslass Motor wahlweise Decke oder Wand, links oder rechts,
Kunststoffrad im Träger versenken. Hierbei bitte darauf achten, dass der Lagerstift ganz ausgefahren ist.
in gleichen Abständen wie eingezeichnet.
1. Die Rollowelle mit der Schutzfolie
2. Gelbe Hinweis-Etiketten entfernen.
1.
2.
Die Schutzfolie mit dem Folienmesser entfernen.
3
Hinweise:
1. Rollo bitte auf sicheren Halt prüfen
2. Der Fahrweg für den Behang muss jederzeit frei sein
50
27,7
Wandseite
Ø4,2
Montagebohrungen
Ø35
Kabeldurchführung
Hirschmannstecker
60
Deckenseite
27,7
Ø4,2
Montagebohrungen
Ø35
Kabeldurchführung
Hirschmannstecker
in die Kassette einhängen.
Deckenmontage:
Montagefläche Decke
40
Wandmontage:
40
Durach GmbH
Alte Bahnlinie 20
D-88299 Leutkirch
Telefon: +49(0)7567 988 84-0
Telefax: +49(0)7567 988 84-20
e-mail: info@durach.com
Internet: www.durach.com
DATUM Name
Gezeichnet 15.03.2017 Robert Lobinger
Hinweis:
Geändert 23.02.2022 Robert Lobinger
Bei Anlagenbreite über 1400 mm zusätzliche Montagebohrungen
Norm
in ausgemittelten Abständen von ca. 1000 mm.
Wandmontage rechts
23.02.2022 Hinweis:
Ø 35 von 50 auf 20
Kabelauslass Motor wahlweise Decke oder Wand, links oder rechts,
Decken-/Wandmontage rechts
23.02.2022 Decken-/Wandmontage
Ø 4,2 von 45 auf 60
Decken-/Wandmontage links
in gleichen Abständen wie eingezeichnet.
23.02.2022
Ø 4,2 von 45 auf 40
Status Änderungen Name
DATUM
1.
2.
3. Bitte beachten Sie unsere Kindersicherheit
Hinweise gemäß DIN EN 13120
4. Seilführung (siehe Rückseite)
Anlagenbreite bis 1400 mm
Wandseite
Ø4,2
Montagebohrungen
Wandseite
Ø20
Kabelauslass Motor
Deckenseite
Anlagenbreite bis 1400 mm
Deckenseite
Montagefläche Wand
Ø4,2
Montagebohrungen
Ø20
Kabelauslass Motor
Maßstab 1 : 5
Material: Alu
Benennung:
E-200-Hirschmannstecker-Montagebohrungen
Elektrorollos in Kassette 100/102
Zeichnungsnummer:
1
2017.001.521.006
A4
Diese Zeichnung ist geistiges Eigentum der Fa. Durach GmbH und darf ohne unser Einver-
ständnis weder kopiert noch dritten Personen mitgeteilt noch anderweitig benutzt werden.
40
20
40
20
23.02.2022
Deckenmontage links/rechts
23.02.2022
Ø 4,2 von 45 auf 40
Wandmontage links/rechts
23.02.2022
Ø 4,2 von 45 auf 40
Bohrung Ø10 auf Ø20 mm 19.11.2020
Status Änderungen Na
DATUM
Zur Montage
und Demontage
des Rollos
transparentes
Kunststoffrad
drehen.
