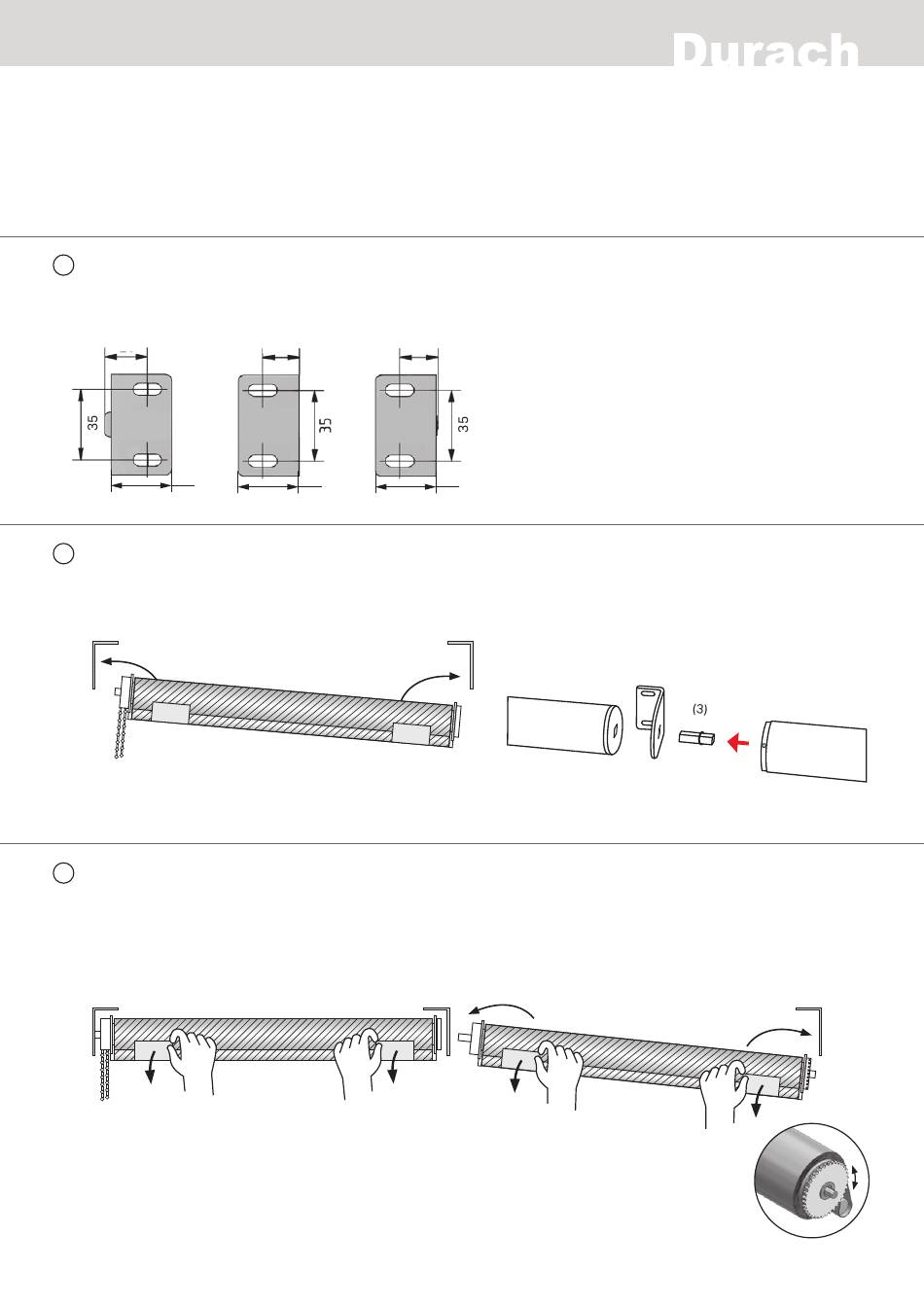

Montageanleitung
Rolloanlagen mit Kopplungsträger
Modell K120K / K125K / E125K / K130K / E130K
1
Träger fachgerecht und waagrecht an Decke oder Wand montieren.
Träger K125K + E125K + K130K + E130K
Kettenseite Kopplungsträger
21
30
Ansicht von oben
2
Erstes Rollo auf der Getriebeseite/Motorseite (1) in den Träger einhängen und am Kopplungsträger (2) mit Hilfe
des 4- Kant- Stiftes (3) befestigen. Hierbei bitte darauf achten, dass der Lagerstift ganz ausgefahren ist.
Die Rollowelle mit der Schutzfolie
1.
3
Rollowelle der gekoppelten Anlage am Kopplungsträger (2) mit Hilfe des 4-Kant-Stiftes einhängen.
Anschließend den Lagerstift auf der Gegenlagerseite durch Drehen am Kunststoffrad im Träger versenken (3).
Hierbei bitte darauf achten, dass der Lagerstift ganz ausgefahren ist.
Die Rollowelle mit der Schutzfolie
Gelbe Hinweis-Etiketten entfernen.
Tel.: 0 75 67/9 88 84 - 0 I Fax: 0 75 67/9 88 84 - 20 I info@durach.com
Gegenlager
19 19
30
in die Träger einhängen.
in die Träger einhängen.
Durach GmbH I Alte Bahnlinie 20 I D - 88299 Leutkirch
30
2.
Gegenlager
2.
Zur Montage und Demontage des Rollos
transparentes Kunststoffrad drehen.
Gekoppeltes Rollo
