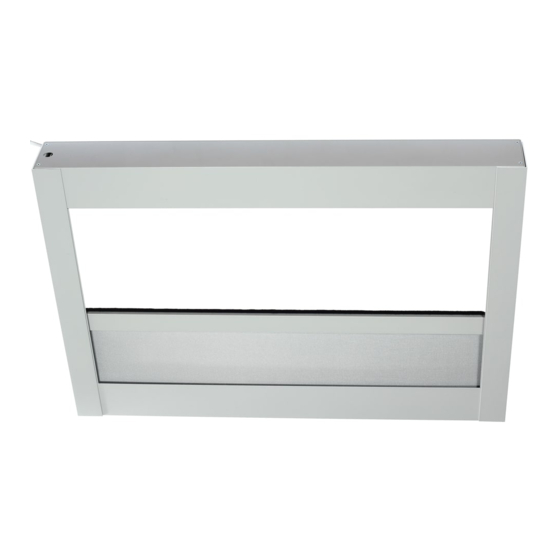

Rollo – Modell E-230
Schritt 1
Entfernen Sie die Verpackung und legen Sie die
zwei Kassetten mit den Seitenführungen auf
einen sauberen Untergrund.
Schritt 3
Ziehen Sie den Behang 20 cm aus der Kassette
und halten diesen.
Schritt 5
Seitenführungsschiene auf allen vier Seiten
auf den Bolzen an der Kassette schieben.
Montageanleitung
Schritt 2
Ziehen Sie die zwei Kassetten so auseinander,
dass der Gegenzug Gurt leicht gespannt wird.
Schritt 4
Behang links und rechts in die
Seitenführungsschienen einfädeln.
Wichtig:
Die Seite mit dem Einlauftrichter verwenden!
Schritt 6
Seitenführung mit dem Bolzen an allen
vier Enden mit Schraube fixieren
(im Lieferumfang enthalten).
