Durach K-120-ML Montageanleitung

www.durach.com
Montageanleitung

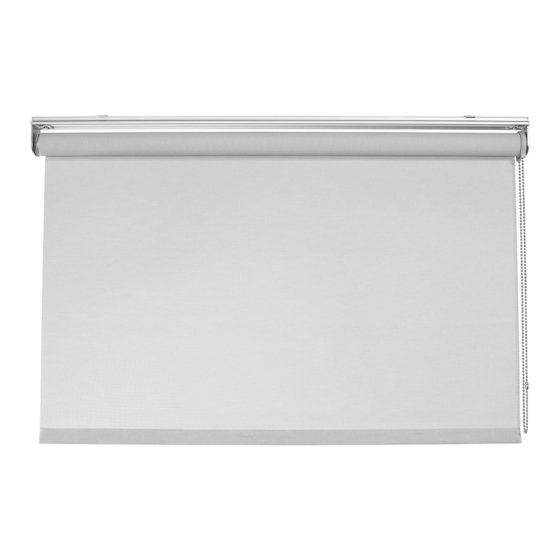

Kettenzugrollo Modell K-120-ML / K-125-ML / K-130-ML
Elektrorollo
Akkurollo

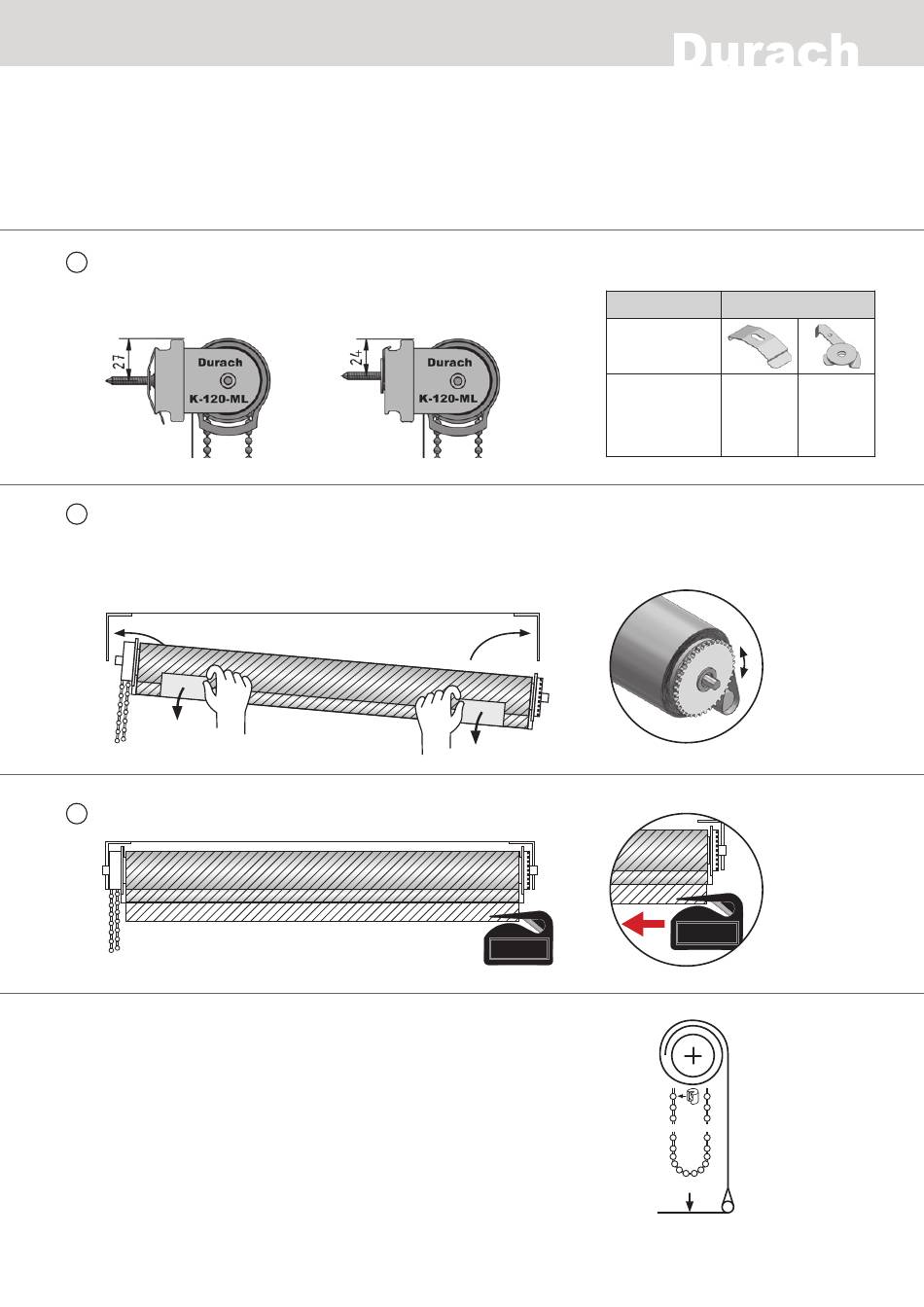

1
Clips/Schnellspanner fachgerecht und waagrecht an Decke oder Wand montieren und Montageleiste einhängen.
Clip
2
Rollowelle auf Kettenseite einhängen. Anschließend den Lagerstift auf der Gegenseite durch Drehen am
Kunststoffrad im Träger versenken. Hierbei bitte darauf achten, dass der Lagerstift ganz ausgefahren ist.
1. Die Rollowelle mit der Schutzfolie
2. Gelbe Hinweis-Etiketten entfernen.
1.
2.
Die Schutzfolie mit dem Folienmesser entfernen.
3
Hinweise:
1. Rollo bitte auf sicheren Halt prüfen
2. Rollowelle darf nicht zwischen den Trägern eingeklemmt sein
3. Der Fahrweg für den Behang muss jederzeit frei sein
4. Bitte beachten Sie unsere Kindersicherheit Hinweise
gemäß DIN EN 13120
5. Seilführung (siehe Rückseite)
Tel.: 0 75 67/9 88 84 - 0 I Fax: 0 75 67/9 88 84 - 20 I info@durach.com
Modell E-125 -ML / E-130-ML
Modell E-120 -ML
Schnellspanner
in die Träger einhängen.
Durach GmbH I Alte Bahnlinie 20 I D - 88299 Leutkirch
Anlagenbreite
0 -
81 - 160 cm
162 - 240 cm
241 - 310 cm
1.
2.
Anlagenhöhe
Anzahl der Bauteile
80 cm 2 2
3 3
4 4
5 5
Zur Montage
und Demontage
des Rollos
transparentes
Kunststoffrad
drehen.
Für die obere
und untere Endlage
die beiliegenden
Kettenstopper
montieren
