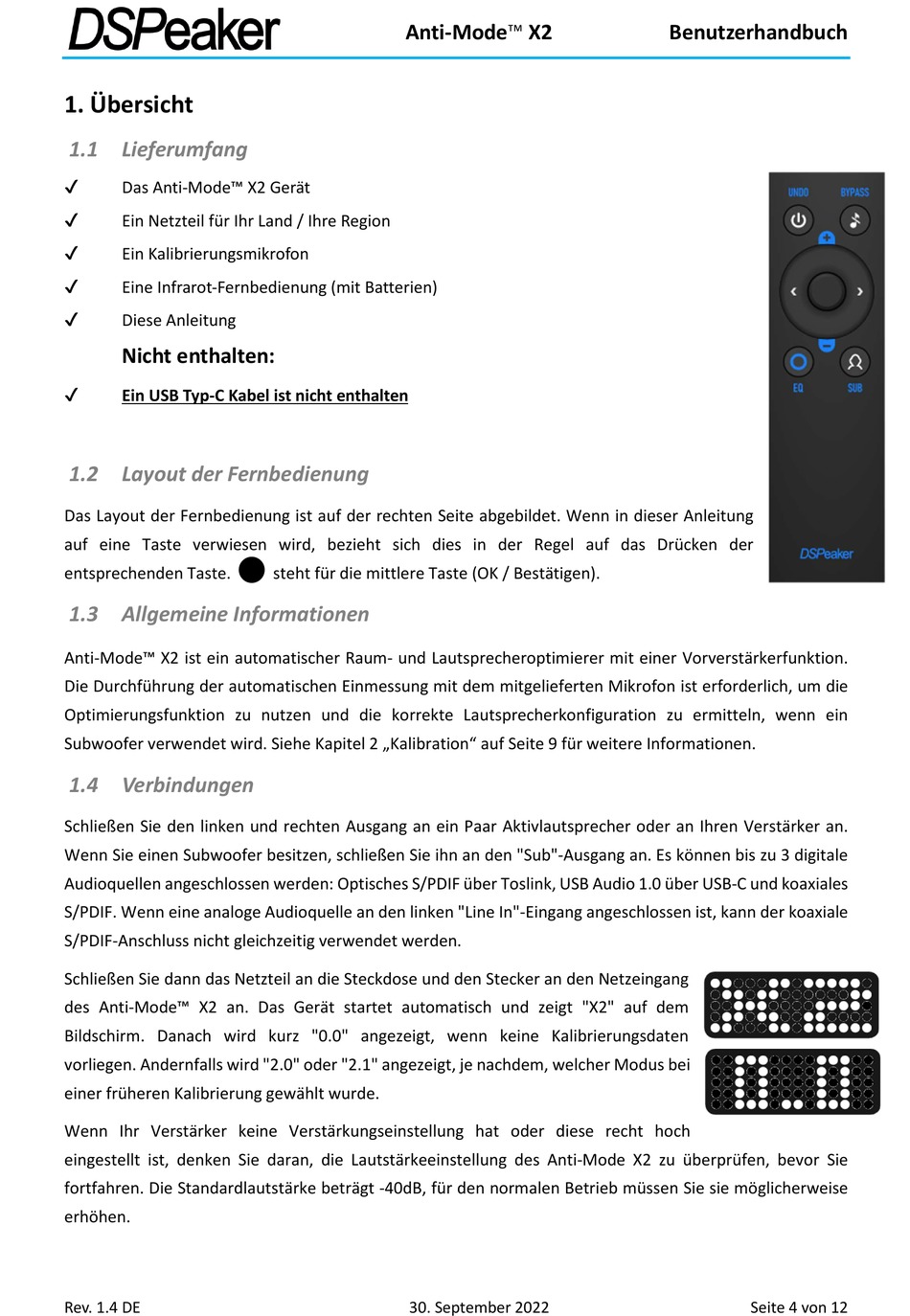

1. Übersicht
1.1 Lieferumfang
Das Anti-Mode™ X2 Gerät
✔
Ein Netzteil für Ihr Land / Ihre Region
✔
Ein Kalibrierungsmikrofon
✔
Eine Infrarot-Fernbedienung (mit Batterien)
✔
Diese Anleitung
✔
Nicht enthalten:
Ein USB Typ-C Kabel ist nicht enthalten
✔
1.2 Layout der Fernbedienung
Das Layout der Fernbedienung ist auf der rechten Seite abgebildet. Wenn in dieser Anleitung
auf eine Taste verwiesen wird, bezieht sich dies in der Regel auf das Drücken der
entsprechenden Taste.
1.3 Allgemeine Informationen
Anti-Mode™ X2 ist ein automatischer Raum- und Lautsprecheroptimierer mit einer Vorverstärkerfunktion.
Die Durchführung der automatischen Einmessung mit dem mitgelieferten Mikrofon ist erforderlich, um die
Optimierungsfunktion zu nutzen und die korrekte Lautsprecherkonfiguration zu ermitteln, wenn ein
Subwoofer verwendet wird. Siehe Kapitel 2 „Kalibration" auf Seite 9 für weitere Informationen.
1.4 Verbindungen
Schließen Sie den linken und rechten Ausgang an ein Paar Aktivlautsprecher oder an Ihren Verstärker an.
Wenn Sie einen Subwoofer besitzen, schließen Sie ihn an den "Sub"-Ausgang an. Es können bis zu 3 digitale
Audioquellen angeschlossen werden: Optisches S/PDIF über Toslink, USB Audio 1.0 über USB-C und koaxiales
S/PDIF. Wenn eine analoge Audioquelle an den linken "Line In"-Eingang angeschlossen ist, kann der koaxiale
S/PDIF-Anschluss nicht gleichzeitig verwendet werden.
Schließen Sie dann das Netzteil an die Steckdose und den Stecker an den Netzeingang
des Anti-Mode™ X2 an. Das Gerät startet automatisch und zeigt "X2" auf dem
Bildschirm. Danach wird kurz "0.0" angezeigt, wenn keine Kalibrierungsdaten
vorliegen. Andernfalls wird "2.0" oder "2.1" angezeigt, je nachdem, welcher Modus bei
einer früheren Kalibrierung gewählt wurde.
Wenn Ihr Verstärker keine Verstärkungseinstellung hat oder diese recht hoch
eingestellt ist, denken Sie daran, die Lautstärkeeinstellung des Anti-Mode X2 zu überprüfen, bevor Sie
fortfahren. Die Standardlautstärke beträgt -40dB, für den normalen Betrieb müssen Sie sie möglicherweise
erhöhen.
Rev. 1.4 DE
Anti-Mode™ X2
i
steht für die mittlere Taste (OK / Bestätigen).
30. September 2022
Benutzerhandbuch
Seite 4 von 12
