ALVA
Beleuchtung

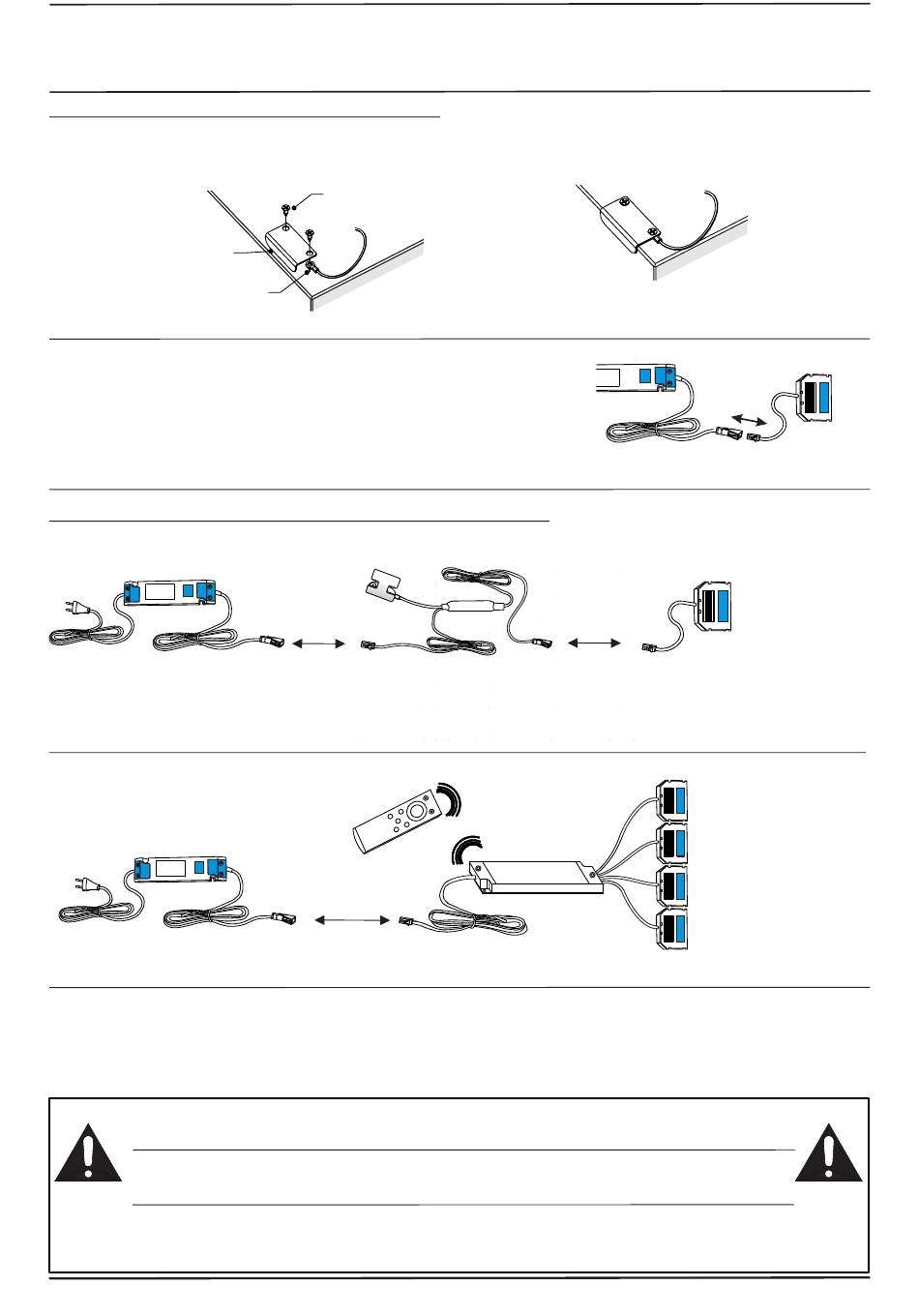

1B. Variante 2 mit Winkel als Berührungsschalter
Bei einigen Elementen wird ein L-Winkel als Schalter eingesetzt. Die Position ist frei wählbar. Verschrauben
Sie den L-Winkel mit der Öse der Schalterplatine, wie in der Abbildung dargestellt.
Touchwinkel
Kabel - Öse zur
Touchschalterplatine
2. Der Ein- / Ausschalter wird zwischen dem Vorschaltgerät
und dem Sechsfach - Verteiler angeschlossen. Dazu
trennen Sie zuerst den Verteiler vom Vorschaltgerät.
3.A Verkabelung bei der Verwendung eines Berührungsschalters
Vorschaltgerät mit Zuleitung
(15/30W)
3.B Verkabelung bei der Verwendung eines 4-Kanal Funkdimmers (Optional / Berührungsschalter entfällt)
Vorschaltgerät mit Zuleitung
(15/30W)
Der Touchschalter darf keinesfalls in direkter Berührung mit metallischen Gegenständen stehen!
Die Isolierungsfolie im inneren des Touchschalters darf nicht entfernt werden!
Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts
übersteigt! Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem Aufkleber am Kabelende. Alle Elektro-
arbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften)
2x Ø3x10mm
Senkkopfschraube
+
Berührungsschalter
Handsender
+
(z.B.: metallische Korpusverkleidungen o.ä.)
!!Kurzschlussgefahr!!
5
Rückseite
Paneel
+
Sechsfach-
Verteiler
4 Kanal
Sechsfach-
Funkemfpänger
Verteiler
+
LED-
Beleuchtung
Kanal 1
Kanal 2
+
LED-
Beleuchtung
Kanal 3
Kanal 4
