Kytkentä
A

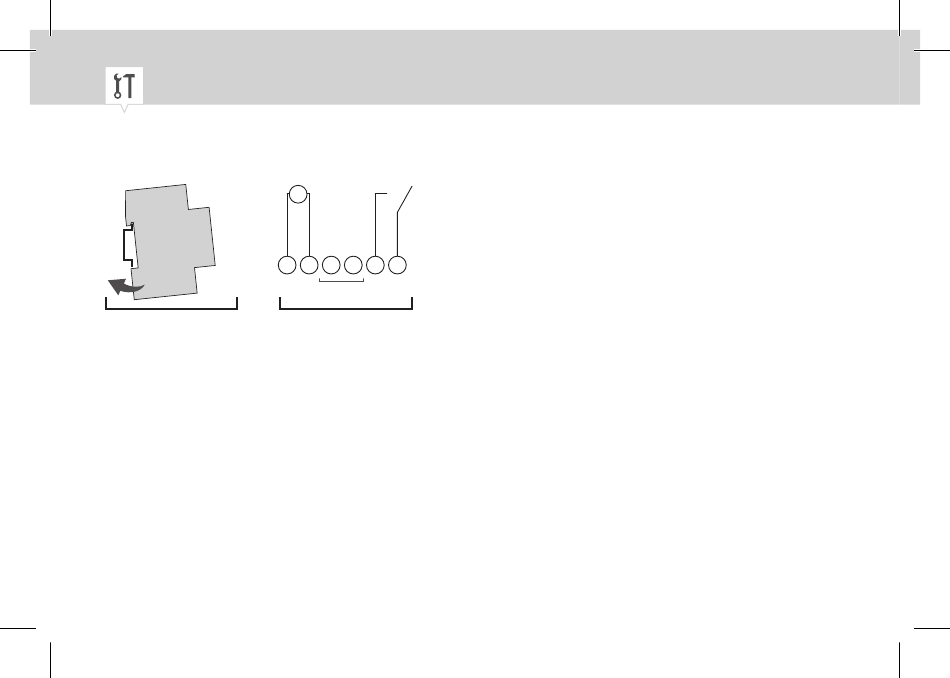

Kuva 4: Asennus DIN-kiskoon ja kytkentäkaavio
A Asennus DIN-kiskoon
B Kytkentäkaavio
1. Aseta hämäräkytkin yläkautta DIN-kiskoon (kuva 4/A) ja paina kytkintä taaksepäin, kunnes se
lukittuu paikalleen.
2. Kytke hämäräkytkin kytkentäkaavion mukaisesti (kuva 4/B) (käytä johtoja, joiden läpimitta on
1–2,5 mm²).
120
M
~
L N 1 2 3 4
Sensor
B
