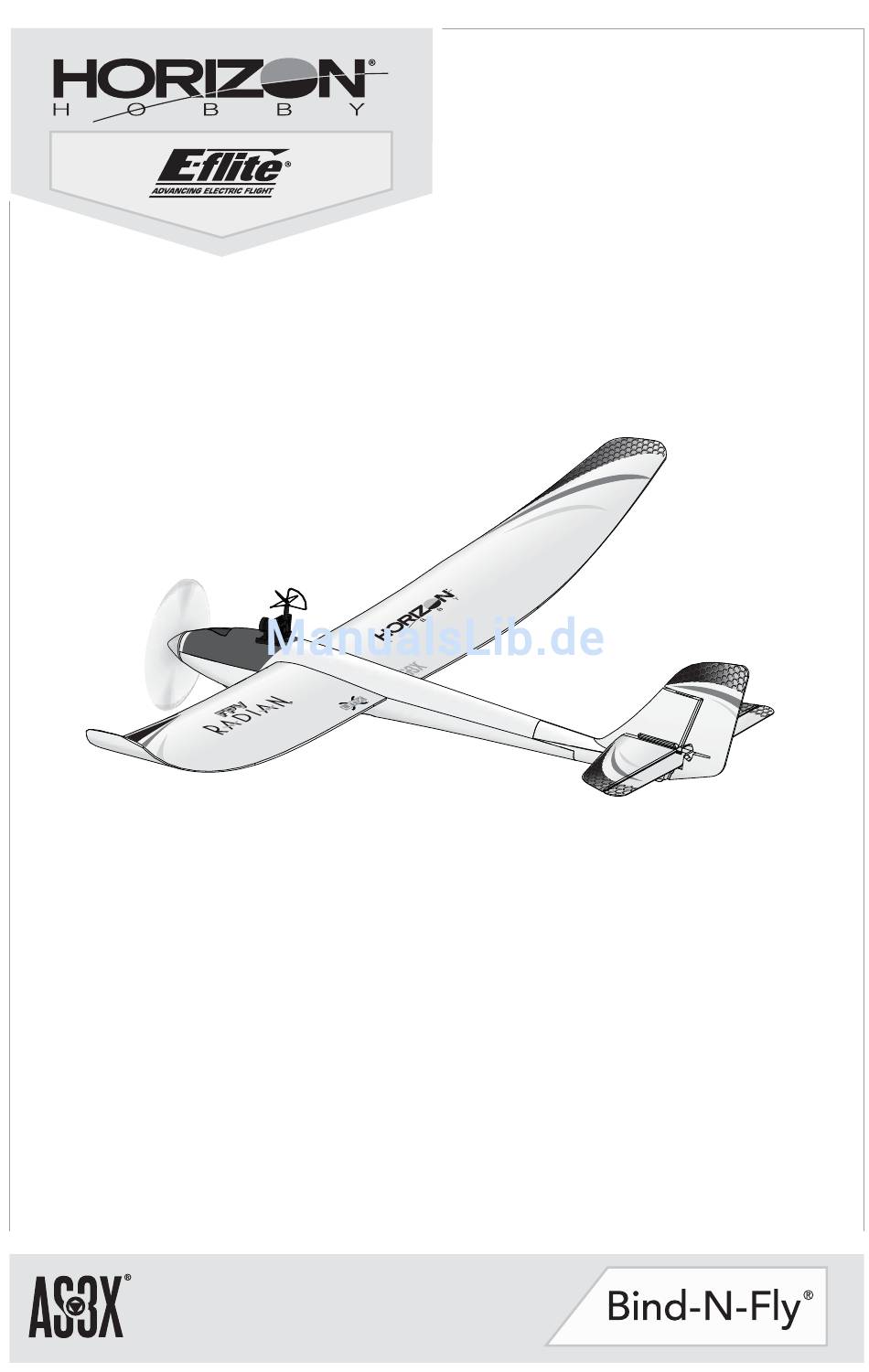

- Seite 1 ® ™ FPV RADIAN Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Zusätzliche Sicherheitsvorkehrungen Und Warnhinweise
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC. jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf www. horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen: Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorbereitung für den Erstfl ug .......22 Richten der Antenne ..........30 Warnungen zum Laden ........22 Ultra Micro FPV Problemlösung ......30 Laden des Akkus ..........23 Tipps zum Fliegen und Reparieren .......31 Montage der Tragfl ächen ........23 Tipps zum Fliegen Fortsetzung ......32 Bindung von Sender und Empfänger ....24 Checkliste nach dem Flug ........32 Einsetzen des Flugakkus und Armieren... -
Seite 4: Vorbereitung Für Den Erstfl Ug
Vorbereitung für den Erstfl ug 1. Laden Sie den Flugakku. 7. Führen Sie mit dem Sender den AS3X- Steuerrichtungstest durch. 2. Montieren Sie das Modell. 8. Stellen Sie die Dual Rates ein. 3. Setzen Sie den vollständig geladenen Flugakku in das Modell ein. 9. -
Seite 5: Laden Des Akkus
Laden des Akkus LED Indikatoren LADEN ......(leuchtet Rot) LADEVORGANG FERTIG ....(Aus) SOLID RED LED –Charging USB Li-Po LED OFF Charger –Charge Complete DC Input:5.0V 350mA DC Output:4.2V 300mA EFLC1008 ACHTUNG: Überschreiten Sie niemals den empfohlenen Ladestrom. ACHTUNG: Laden Sie ausschließlich Akkus SOLID RED LED die kalt genug zum Anfassen und nicht beschädigt –Charging... -
Seite 6: Bindung Von Sender Und Empfänger
Bindung von Sender und Empfänger Die Bindung ist der Prozess, bei dem der Empfänger des Steuergeräts darauf programmiert wird, den GUID-Code (global eindeutigen Kenncode) eines einzelnen, spezifi schen Senders zu erkennen. Damit ein ordnungsgemäßer Betrieb möglich ist, müssen Sie Ihren gewählten Flugzeugsender mit Spektrum DSM2/ DSMX-Technologie an den Empfänger binden. -
Seite 7: Einsetzen Des Flugakkus Und Armieren Des Reglers
Einsetzen des Flugakkus und Armieren des Reglers Gashebel und Das AS3X System wird auch nach dem Binden Gastrimmung initialisiert, für nachfolgende Flüge und dem auf niedrigste Anschließen des Flugakkus folgen Sie bitte den Einstellung stellen. erforderlichen Schritten wie unten beschrieben. Es ist normal, dass die Linearservos Geräusche Sender einschalt- von sich geben. -
Seite 8: Der Schwerpunkt
Der Schwerpunkt Der Schwerpunkt befi ndet sich 29mm hinter der Vorderkante der Tragfl äche an der Flügelwurzel gemessen. Der Schwerpunkt wurde mit dem im hinteren Teil des Akkufachs eingesetzten 1S 150mAh 3.7V Li-Po Akku gemessen. Balancieren Sie das Modell zur Bestimmung des 29mm Schwerpunktes auf der Kante eines Stahllineals. -
Seite 9: Steuerrichtungstest Fortsetzung
Steuerrichtungstest Fortsetzung Flugzeugbe- AS3X Reaktion wegung AS3X Kontrolltest Dieser Test soll sicher stellen dass das AS3X System einwandfrei funktioniert. 1. Geben Sie über 25% Gas um das AS3X zu aktivieren. 2. Gehen Sie mit dem Gas vollständig auf Leerlauf. 3. Bewegen Sie das gesamte Flugzeug wie abgebildet und überprüfen ob sich... -
Seite 10: Zentrieren Der Kontrollen
Zentrieren der Kontrollen Vor dem ersten Flug oder nach einem Absturz müssen Sie sicherstellen, dass die Ruder zentriert sind. Stellen Sie das Gestänge mechanisch ein, wenn die Ruder nicht zentriert sind. Wenn Sie die Anpassung nur über die Sendertrimmungen inklusive Sub Trims vornehmen, werden die Ruder aufgrund mechanischer Beschränkungen der Linearservos möglicherweise nicht korrekt zentriert. -
Seite 11: Montage Der Fpv Kamera
Montage der FPV Kamera 1. Ziehen Sie vorsichtig den FPV Stromanschluss durch die Öffnung auf der Kabinenhaube. 2. Richten Sie die Kabelfarben passend aus und verbinden den Stromanschluss. 3. Schließen Sie den Flugakku an, nehmen den Objektivdeckel ab und testen das FPV System. FPV Systemtest •... -
Seite 12: First Person View (Fpv) System Anweisungen
First Person View (FPV) System Anweisungen Betrieb des Ultra Micro FPV System HINWEIS: Wir empfehlen das Ultra Micro FPV System nicht bei schlechten Lichtverhältnissen zu Bitte beachten Sie vor Inbetriebnahme von FPV nutzen. Systemen die örtlichen Vorschriften und Gesetze. In bestimmten Orten oder Gegenden kann der Betrieb von FPV Systemen verboten oder eingeschränkt sein. -
Seite 13: Tipps Zum Fliegen Und Reparieren
Tipps zum Fliegen und Reparieren Beachten Sie lokale Vorschriften und Gesetze Gelegentlich treiben die Thermikblasen mit dem bevor Sie sich einen Platz zum Fliegen suchen. Wir Wind. So ist es am einfachsten sie gegen den Wind empfehlen, das Sie ihre Radian nur bei leichtem zu suchen und ihnen dann mit dem Wind zu folgen. -
Seite 14: Tipps Zum Fliegen Fortsetzung
Tipps zum Fliegen Fortsetzung Niederspannungsabschaltung (LVC) Reparaturen Bevor die Akkuladung zu stark absinkt, trennt die Reparieren Sie die Radian mit für Schaumstoff Niederspannungsabschaltung die Stromversorgung geeignetem Sekundenkleber oder klarem vom Motor. Die Stromversorgung des Motors Klebeband. Verwenden Sie nur Sekundenkleber, pulsiert schnell, was zeigt, dass etwas Akkuladung der für Schaumstoff geeignet ist, da andere für die Flugsteuerung und sichere Landung... -
Seite 15: Wartung Der Antriebskomponenten
Wartung der Antriebskomponenten ACHTUNG: Hantieren Sie nicht mit dem ist. Verletzungen könnte die Folge sein. Demontage 1. Trennen Sie die Kamera, dann den Akku vom Regler/ Empfänger. 2. Schneiden Sie vorsichtig das Klebeband oder den Dekorbogen auf der Seite des Rumpfes ein um die obere Hälfte des Rumpfes abnehmen zu können. -
Seite 16: Problemlösung
Problemlösung AS3X Problem Mögliche Ursache Lösung Ruder sind nicht neutral Ruder sind im Werk mechanisch nicht Zentrieren Sie die Ruder mechanisch durch wenn Senderkontrollen zentriert worden anpassen der U Bögen neutral stehen Flugzeug wurde nach dem Anschließen Trennen Sie den Flugakku und schließen ihn der Akkus bewegt bevor die Sensoren sich wieder an. -
Seite 17: Problemlösung Fortsetzung
Problemlösung Fortsetzung Problem Mögliche Ursache Lösung LED auf dem Empfänger Sie haben weniger als 5 Sekunden nach Lassen Sie den Sender eingeschaltet, trennen blinkt schnell, Flugzeug dem Einschalten des Senders den Flugakku Sie den Flugakku und verbinden ihn wieder reagiert nicht auf den angeschlossen Sender (nach dem Flugzeug ist an einen anderen Speicherplatz... -
Seite 18: Garantie Und Service Informationen
Modells wie auch der Fernsteuerung. kommerzielle Verluste, die in irgendeinem Garantiezeitraum Zusammenhang mit dem Produkt stehen Exklusive Garantie ¬ Horizon Hobby LLC verantwortlich, unabhängig ab ein Anspruch im (Horizon) garantiert, dass das gekaufte Produkt Zusammenhang mit einem Vertrag, der Garantie frei von Material- und Montagefehlern ist. -
Seite 19: Garantie Und Service Kontakt Informationen
Sie sich entweder an Ihren Fachhändler Kaufdatum hervorgeht. Sollte sich ein Garantiefall oder direkt an Horizon. bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer Kostenpfl ichtige Reparaturen bearbeitet. -
Seite 20: Ersatzteile
130 x trasparente 130 x EFLU6702 Clear 130 x 70mm: Klapppropeller 70mm : UMX FPV 70mm: UMX FPV UMX FPV Radian transp. 130 x70mm Radian Radian Main Wing: Ultra Ultra Micro Radian: Aile : Ultra Micro Ala Principale: Ultra... -
Seite 21: Optionale Bauteile Und Zubehörteile
– Optional Parts and Accessories – – Optionale Bauteile und Zubehörteile – – Pièces optionnelles et accessoires – – Pezzi opzionali e accessori – Part # • Nummer Description Beschreibung Description Descrizione Numéro • Codice Hook and Loop Set Parkzone: Klettband Ultras Micros Set fascette a PKZ1039... - Seite 22 © 2015 Horizon Hobby, LLC. E-fl ite, Radian, AS3X, UMX, DSM, DSM2, DSMX, ModelMatch, Bind-N-Fly, Celectra and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
