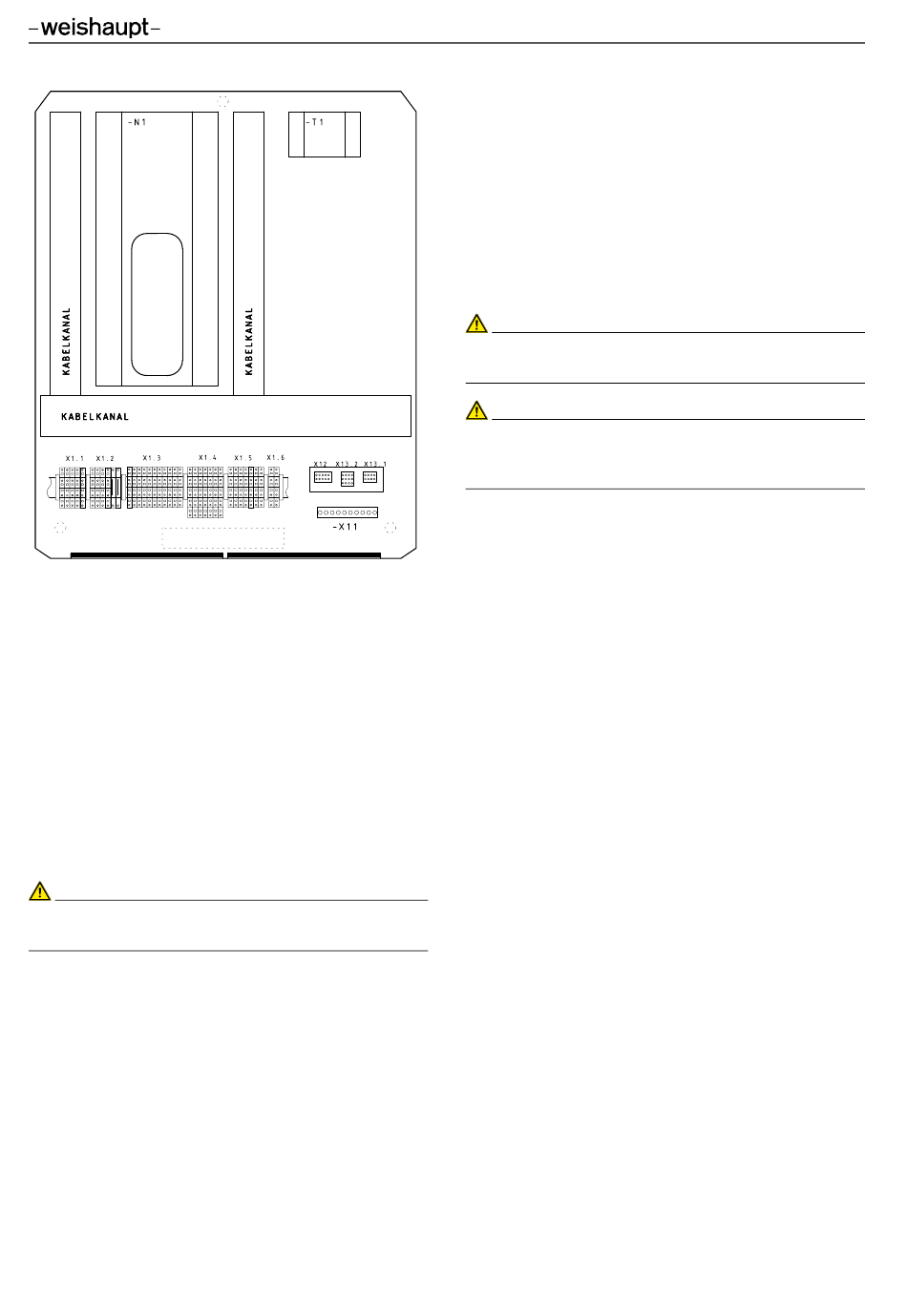

Abb. 4.1: Wandmontierter Wärmepumpenmanager Heizen
4.2 Anschluss von elektronisch geregelten Umwälzpumpen
Elektronisch geregelte Umwälzpumpen weisen hohe An-
laufströme auf, die unter Umständen die Lebenszeit des
Wärmepumpenmanagers verkürzen können. Aus diesem
Grund, ist zwischen dem Ausgang des Wärmepumpen-
managers und der elektronisch geregelten Umwälz-
pumpe ein Koppelrelais zu installieren bzw. installiert.
Dies ist nicht erforderlich, wenn der zulässige Betriebs-
strom von 2 A und ein maximaler Anlaufstrom von 12 A
der elektronisch geregelten Umwälzpumpe nicht über-
schritten wird, oder es liegt eine ausdrückliche Freigabe
des Pumpenherstellers vor.
ACHTUNG
Es ist nicht zulässig über einen Relaisausgang mehr als
eine elektronisch geregelte Umwälzpumpe zu schalten.
452114.66.99 · 10/2019 · Rei
Installationsanweisung für den Installateur
WPM 5.0 - WPM 3.1
4 Elektrische Anschlussarbeiten Wärmepumpe
N1
Regeleinheit
T1
Sicherheitstransformator 230 / 24 V AC
X1
Klemmleiste
X11 Stecker Modulanbindung
X12 Stecker Verbindungsleitung
Regler - Wärmepumpe 230 V AC
X13.1Stecker Verbindungsleitung
Regler - Wärmepumpe < 25 V AC
X13.2Stecker Verbindungsleitung
Regler - Wärmepumpe < 25 V AC
HINWEIS
Die detaillierten Anschlusspläne befinden sich im
Anhang,Kap. 2 .
HINWEIS
Es sind zwischen WPM 5.0 zwei bis drei
Verbindungsleitungen zu verlegen (< 25 V; = 230 V;
Kommunikationsleitung EDV).
6
