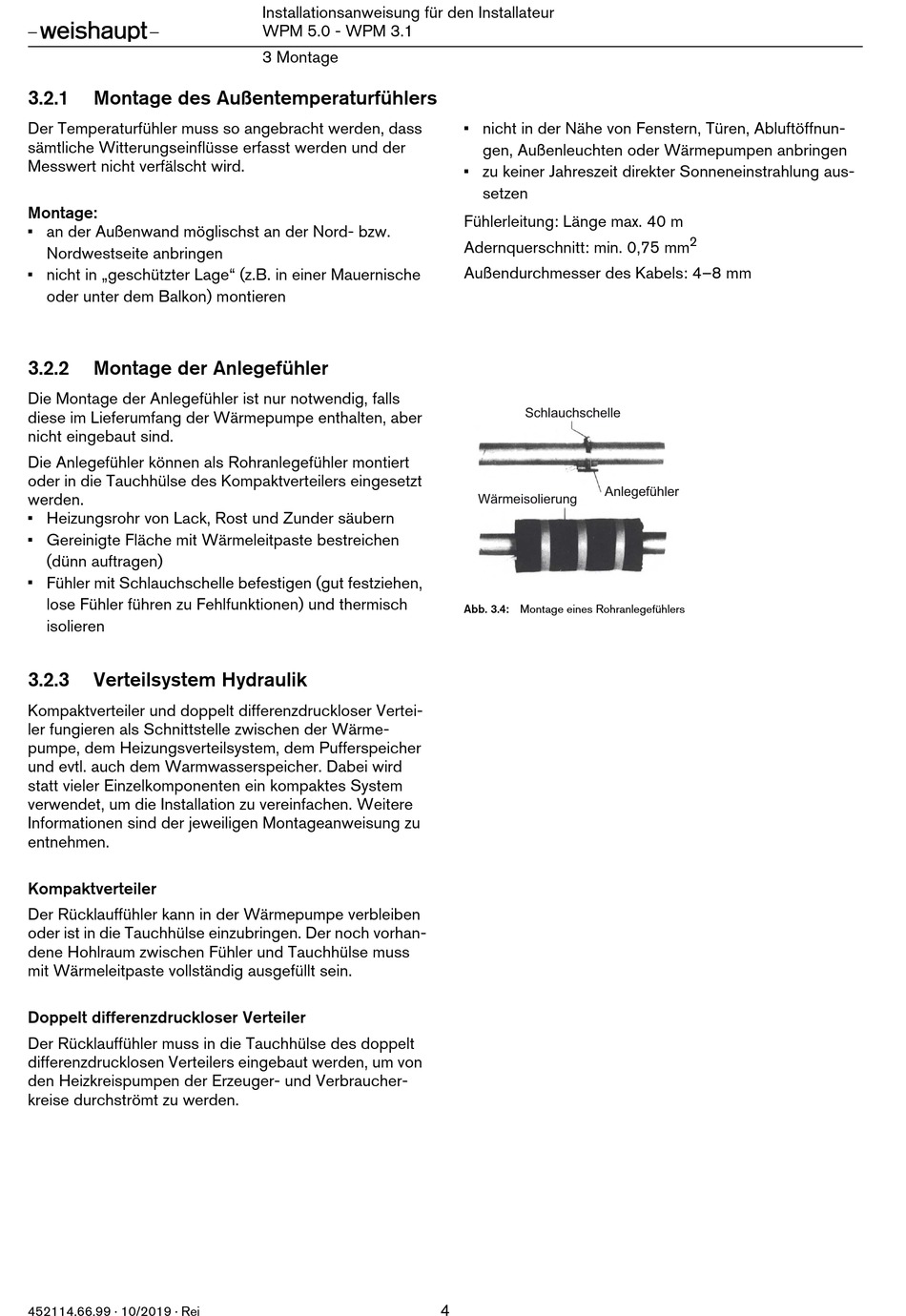

3.2.1 Montage des Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass
sämtliche Witterungseinflüsse erfasst werden und der
Messwert nicht verfälscht wird.
Montage:
an der Außenwand möglischst an der Nord- bzw.

Nordwestseite anbringen
nicht in „geschützter Lage" (z.B. in einer Mauernische

oder unter dem Balkon) montieren
3.2.2 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls
diese im Lieferumfang der Wärmepumpe enthalten, aber
nicht eingebaut sind.
Die Anlegefühler können als Rohranlegefühler montiert
oder in die Tauchhülse des Kompaktverteilers eingesetzt
werden.
Heizungsrohr von Lack, Rost und Zunder säubern

Gereinigte Fläche mit Wärmeleitpaste bestreichen

(dünn auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen,

lose Fühler führen zu Fehlfunktionen) und thermisch
isolieren
3.2.3

Verteilsystem Hydraulik

Kompaktverteiler und doppelt differenzdruckloser Vertei-
ler fungieren als Schnittstelle zwischen der Wärme-
pumpe, dem Heizungsverteilsystem, dem Pufferspeicher
und evtl. auch dem Warmwasserspeicher. Dabei wird
statt vieler Einzelkomponenten ein kompaktes System
verwendet, um die Installation zu vereinfachen. Weitere
Informationen sind der jeweiligen Montageanweisung zu
entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben
oder ist in die Tauchhülse einzubringen. Der noch vorhan-
dene Hohlraum zwischen Fühler und Tauchhülse muss
mit Wärmeleitpaste vollständig ausgefüllt sein.
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des doppelt
differenzdrucklosen Verteilers eingebaut werden, um von
den Heizkreispumpen der Erzeuger- und Verbraucher-
kreise durchströmt zu werden.
452114.66.99 · 10/2019 · Rei
Installationsanweisung für den Installateur
WPM 5.0 - WPM 3.1
3 Montage
nicht in der Nähe von Fenstern, Türen, Abluftöffnun-

gen, Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aus-

setzen
Fühlerleitung: Länge max. 40 m
Adernquerschnitt: min. 0,75 mm
Außendurchmesser des Kabels: 4–8 mm
Schlauchschelle
Anlegefühler
Wärmeisolierung
Abb. 3.4: Montage eines Rohranlegefühlers
