Betriebsanleitung UNITRAC

Keilriemenspannung - UNITRAC 75

Traktorenwerk Lindner GmbH - A-6250 Kundl - Tel. 05338 / 7420 - Fax. 05338 / 742041
Stand 12/96, techn. Änderungen im Sinne der Weiterentwicklung vorbehalten
Der Mercedes-Motor hat eine automatische Vorspannung des
Rippenbandes. Zum Abnehmen bzw. Wiederanlegen des Rippenbandes
wie unten beschrieben vorgehen.
a
r
Keilriemen von Zeit zu Zeit auf äußeren Zustand bzw. sichtbare
Schäden prüfen !
a
1. Entspannen:
- Mutter (1) abschrauben
- Montagehebel in die Bohrung im Feder-
spannhebel (3) stecken und in Pfeilrichtung
drücken, bis die Schraube zurückgeschoben
werden kann
- Schraube soweit zurückschieben, daß der
Montagehebel zurückschwenken kann
2. Spannen:
- Montagehebel in die Bohrung am Feder-
spannhebel (3) stecken und in Pfeilrichtung
drücken, bis die Schraube (2) durch den
Federspannhebel paßt
- Schraube (2) durch den Federspannhebel
schieben
- Montagehebel entfernen
- Mutter aufschrauben und festziehen
Mayerhofer Dokumentationsservice, A-5222 Munderfing, 07744-8663

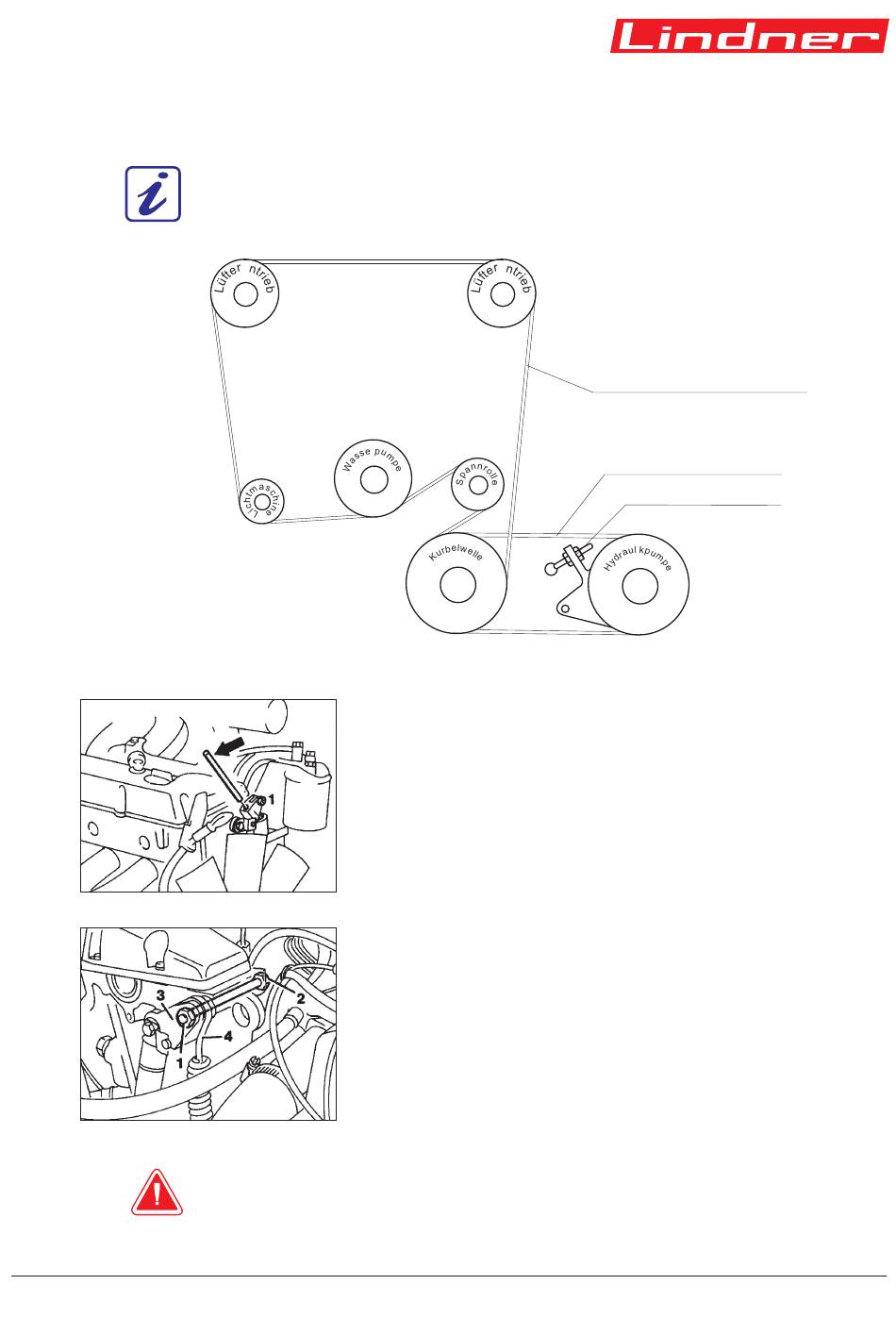

Rippenband PK 6, 2050 mm lang
Keilriemen 12,7 x 800 XPA
Spannvorrichtung für
Hydraulikpumpenantrieb
