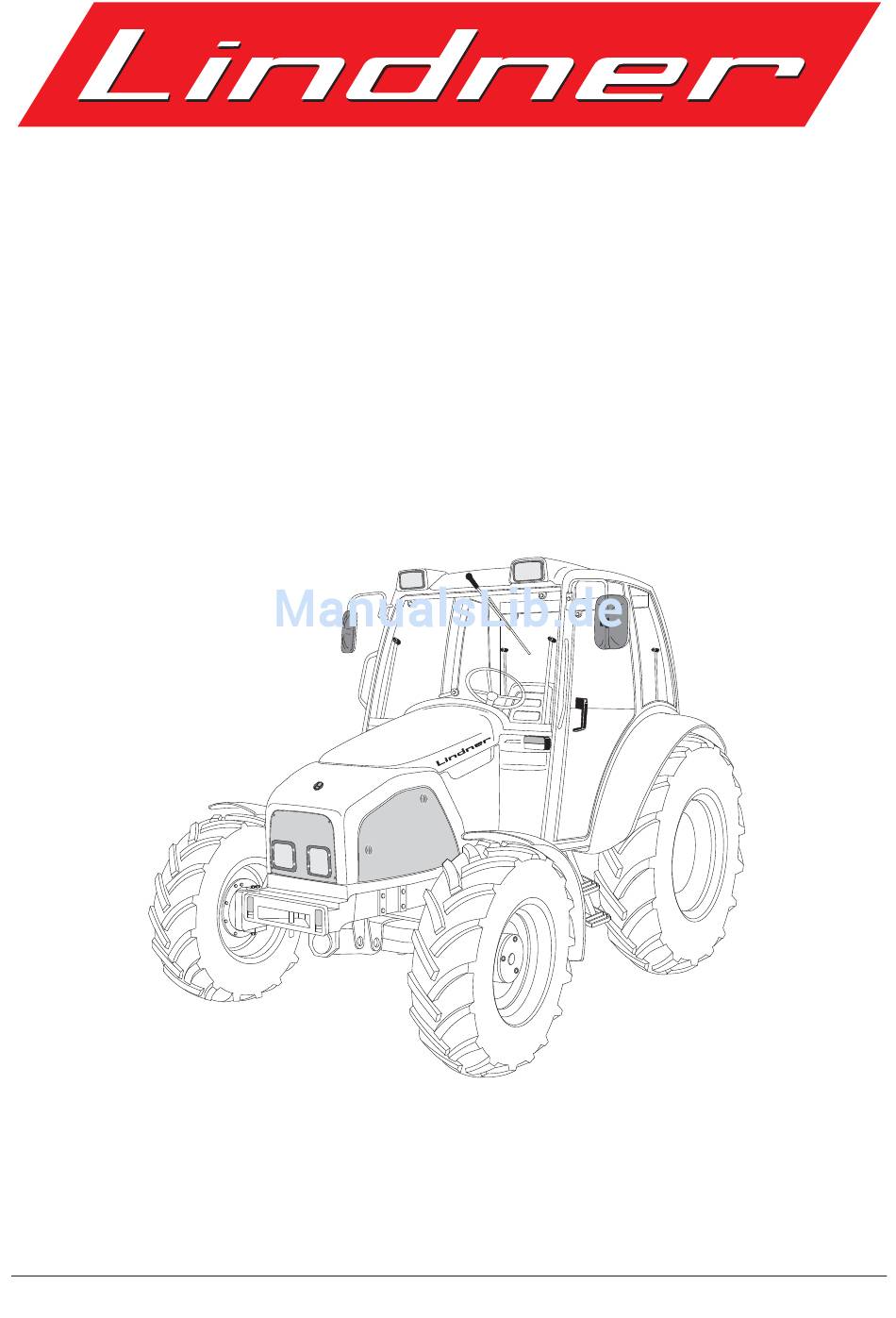

BETRIEBSANLEITUNG
Traktorenwerk Lindner GmbH - A-6250 Kundl - Tel. 05338 / 7420 - Fax. 05338 / 742041
Stand 07/00, techn. Änderungen im Sinne der Weiterentwicklung vorbehalten
GEOTRAC 50
GEOTRAC 60
2. Ausgabe 07/00
