Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge
setzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso
nen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst
werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe
die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt
werden müssen.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist. Die
beigelegten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen
Wandaufbauten sind die Herstellerangaben der Dübelhersteller zu beachten.
• Der beigepackte Filtereinsatz muss eingebaut werden, um Schmutzeinspülungen
aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der Brause
führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
• Sollten die Wasseranschlüsse nicht fest montiert sein, muss die Armatur zusätzlich
mit 2 - 4 Schrauben installiert werden (siehe Seite 31, Abb. A1 - A11). Bei dieser
Installationsart ist darauf zu achten, dass keine Wasserleitung angebohrt wird!
Sind die Wasseranschlüsse fest montiert, werden keine zusätzlichen Schrauben
benötigt (siehe Seite 32, Abb. B1 - B11).

Technische Daten

Betriebsdruck:
27126000 / 27126400 Empfohlener Betriebsdruck:
27127000 / 27127400 Empfohlener Betriebsdruck:
Prüfdruck:
Störung
Wenig Wasser
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder umge
kehrt
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
Temperaturregelung nicht möglich
Durchlauferhitzer schaltet bei Thermostatbetrieb nicht
ein
2
Deutsch
-
-
max. 1 MPa
0,15 - 0,5 MPa
0,2 - 0,5 MPa
1,6 MPa
Ursache
- Versorgungsdruck nicht ausreichend
- Schmutzfangsieb der Regeleinheit verschmutzt
- Filtereinsatz der Brause verschmutzt
- Rückflussverhinderer verschmutzt / defekt
-
- Thermostat wurde nicht justiert
- Zu niedrige Warmwassertemperatur
- Regeleinheit verkalkt
- Schmutzfangsiebe verschmutzt
- Rückflussverhinderer sitzt fest
Montage siehe Seite
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Thermische Desinfektion:
Anschlussmaße:
Anschlüsse G 1/2:
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

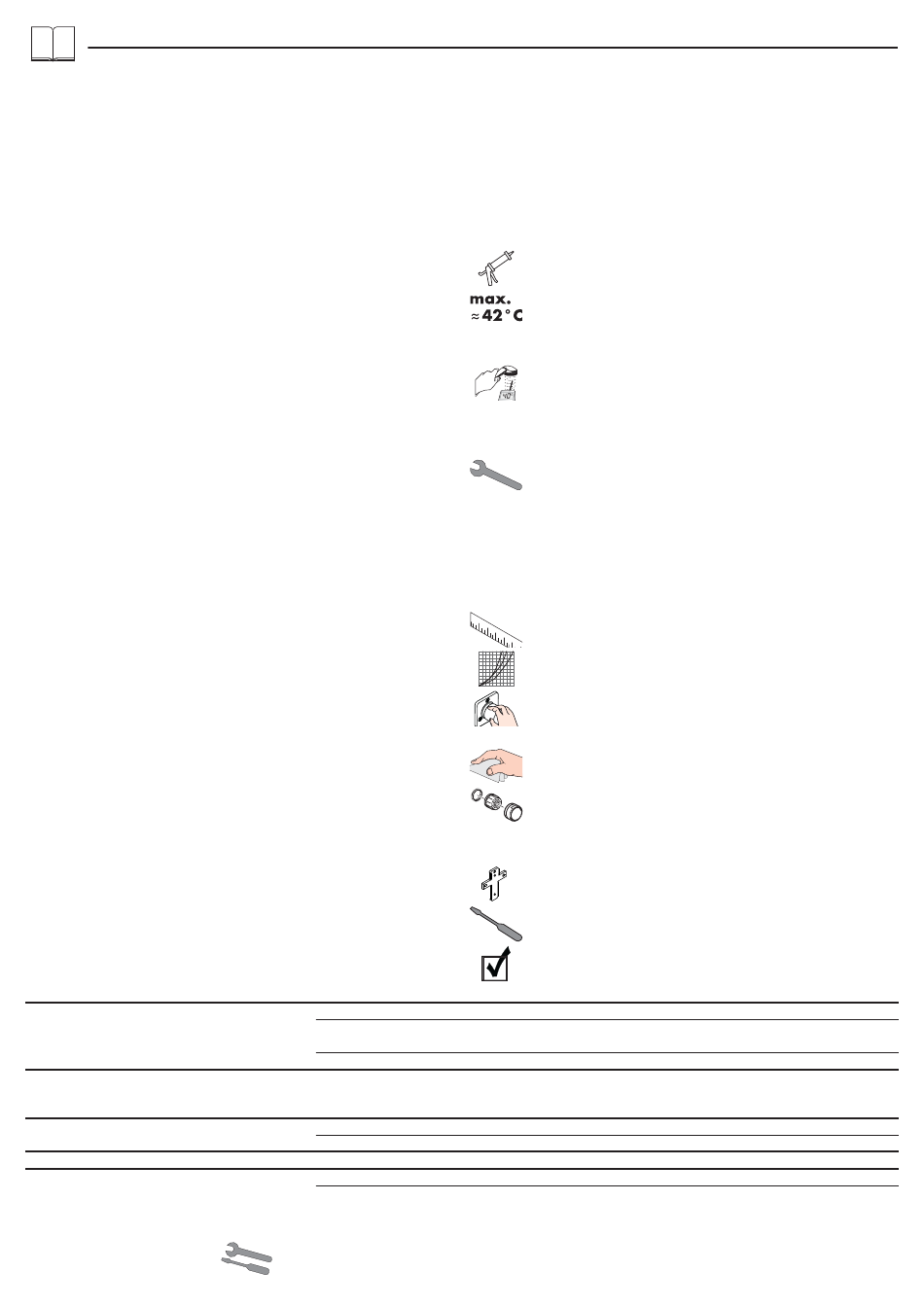

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Safety Function (siehe Seite 11 )
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Einjustieren (siehe Seite 10 )
Nach erfolgter Montage muss die Auslauftemperatur des Thermos
taten überprüft werden. Eine Korrektur ist erforderlich wenn die an
der Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Wartung (siehe Seite 12 )
• Der Thermostat ist mit Rückflussverhinderern ausgestattet. Rückfluss
verhinderer müssen gemäß DIN EN 1717 regelmäßig in Überein
stimmung mit nationalen oder regionalen Bestimmungen (DIN 1988
einmal jährlich) auf ihre Funktion geprüft werden.
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte
der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Maße (siehe Seite 13 )
Durchflussdiagramm
Bedienung (siehe Seite 16 )
Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg
stellen.
Reinigung (siehe Seite 18 ) und beiliegende Broschüre
Serviceteile (siehe Seite 17 )
Sonderzubehör
Fliesenausgleichsscheibe chrom #92143000 (siehe Seite 9 )
Demontage Griff #98369000
Prüfzeichen (siehe Seite 19 )
Abhilfe
- Leitungsdruck prüfen
- Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen
- Filtereinsatz zwischen Brause und Schlauch reinigen
- Rückflussverhinderer reinigen ggf. austauschen
- Thermostat justieren
- Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
- Regeleinheit austauschen
- Schmutzfangsiebe reinigen / austauschen
- Rückflussverhinderer austauschen
6
max. 70°C / 4 min
kalt rechts - warm links
(siehe Seite 13 )
(nicht im Lieferumfang enthalten)
(siehe Seite 19 )
max. 70°C
65°C
150 ±12 mm
-
-
-
