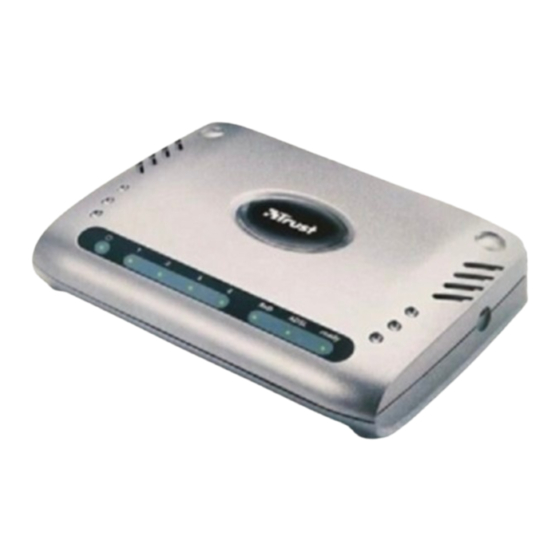

MD-4100 ADSL MODEM-ROUTER
Produktinformationen
B
C
A
D
E
A: Betriebsanzeige
B: Anzeige für LAN-Port 1
C: Anzeige für LAN-Port 2
D: Anzeige für LAN-Port 3
E: Anzeige für LAN-Port 4
F: Anzeige für ADSL-Daten
Anschließen des Modems
ADSL
1
F
G
H
G: Anzeige für ADSL-
Verbindung
H: Anzeige für Modem bereit
I: ADSL-
Verbindungsanschluss
J: Reset-Schalter
K: LAN-Port 1
L: LAN-Port 2
1
J
K L
I
M
N
M: LAN-Port 3
N: LAN-Port 4
O: Netzanschluss
P: Ein-/Ausschalter
Schließen Sie das ADSL-Kabel an den ADSL-
Verbindungsanschluss ‚I' an.
DE
O
P
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Trust MD-4100 ADSL MODEM-ROUTER
Inhaltszusammenfassung für Trust MD-4100 ADSL MODEM-ROUTER
- Seite 1 MD-4100 ADSL MODEM-ROUTER Produktinformationen A: Betriebsanzeige G: Anzeige für ADSL- M: LAN-Port 3 B: Anzeige für LAN-Port 1 Verbindung N: LAN-Port 4 C: Anzeige für LAN-Port 2 H: Anzeige für Modem bereit O: Netzanschluss D: Anzeige für LAN-Port 3 I: ADSL-...
- Seite 2 MD-4100 ADSL MODEM-ROUTER Schließen Sie einen Splitter/Filter (nicht im Lieferumfang enthalten) an die Telefonleitung an. Schließen Sie das Modem an den Splitter/Filter Schließen Sie das Telefon an den Splitter/Filter Ein Splitter/Filter ist nur für eine gute Telefonfunktion erforderlich. POWER Schließen Sie das Netzteil an den Netzanschluss ‚O’...
- Seite 3 MD-4100 ADSL MODEM-ROUTER ____ Die Betriebsanzeige (A) leuchtet. Die Anzeige der ADSL-Verbindung blinkt. - - - - Nach max. 5 Minuten sollte die ADSL-Anzeige dauerhaft leuchten. Wenn die Anzeige weiterhin ____ blinkt, ist der ADSL-Anschluss nicht korrekt angeschlossen oder der ADSL-Dienst ist (noch) nicht aktiviert.
- Seite 4 MD-4100 ADSL MODEM-ROUTER Konfigurieren des Modems Öffnen Sie einen Internetbrowser und rufen Sie die Seite http://10.0.0.2 auf. FEHLER: Lesen Sie Anhang A. Geben Sie den Benutzernamen und das Kennwort ein. Standardwerte: 1. Benutzername = admin 2. Kennwort = epicrouter 3. OK...
- Seite 5 MD-4100 ADSL MODEM-ROUTER ‚Automatische Einrichtung’ (Automatic Setup) Wählen Sie Ihr Land aus. Wenn das Land nicht aufgeführt ist, folgen Sie den Schritten in Anhang C. Wählen Sie Ihren ISP aus. Wenn der ISP nicht aufgeführt ist, folgen Sie den Schritten in Anhang C.
- Seite 6 MD-4100 ADSL MODEM-ROUTER Abhängig von ISP oder Einstellung wird dieses Fenster angezeigt. Wenn kein Feld für den Benutzernamen oder das Kennwort vorhanden ist 1. Geben Sie den ‚Benutzernamen’ des Internet-Kontos und zwei Mal das ‚Kennwort’ ein. Einstellung speichern’ (Save Setting) ‚...
- Seite 7 MD-4100 ADSL MODEM-ROUTER Ändern des Benutzernamens und des Kennworts für das Modem Es wird empfohlen, den Benutzernamen und das Kennwort für das Modem zu ändern. Hierbei handelt es sich nicht um den Benutzernamen und das Kennwort Ihres ISP-Kontos. 1. ‚Erweiterte Einstellungen’ (Advanced Setup) 2.
- Seite 8 MD-4100 ADSL MODEM-ROUTER 1. Geben Sie den neuen Benutzernamen ein. 2. Geben Sie das neue Kennwort ein. 3. OK Sie haben das Modemkonfigurationsmenü erneut aufgerufen. Aufrufen des Internets Öffnen Sie Internet Explorer Geben Sie eine Webseite an (Beispiel) www.trust.com. Das Modem arbeitet und ist mit dem Internet verbunden.
-
Seite 9: Anhang A: Überprüfen Der Netzwerkeinstellungen Von Windows Xp
MD-4100 ADSL MODEM-ROUTER Sollten Sie Probleme haben, lesen Sie die Abschnitte FAQ, Firmware und Manuals auf der Seite www.trust.com/14357 (für die britische Version Nr. 14358). Anhang A: Überprüfen der Netzwerkeinstellungen von Windows XP Einrichten der Netzwerkkarte für die automatische Zuweisung der TCP/IP-... - Seite 10 MD-4100 ADSL MODEM-ROUTER Anhang A: Überprüfen der Netzwerkeinstellungen von Windows 2000...
- Seite 11 MD-4100 ADSL MODEM-ROUTER Einrichten der Netzwerkkarte für die automatische Zuweisung der TCP/IP- Adresse. Klicken Sie mit der rechten Maustaste Windows 2000 auf ‚Netzwerkumgebung’ (My Network Places). Wählen Sie ‚Eigenschaften’ (Properties). Klicken Sie mit der rechten Maustaste auf den Netzwerkadapter, der mit dem Modem verbunden ist.
- Seite 12 MD-4100 ADSL MODEM-ROUTER...
- Seite 13 MD-4100 ADSL MODEM-ROUTER Anhang A: Überprüfen der Netzwerkeinstellungen von Windows 98/Me Einrichten der Netzwerkkarte für die automatische Zuweisung der TCP/IP- Windows 98 / Me Adresse: Klicken Sie mit der rechten Maustaste auf ‚Netzwerkumgebung’ (Network Neighbourhood). Wählen Sie ‚Eigenschaften’ (Properties). Klicken Sie auf die Komponente ‚TCP/IP’.
- Seite 14 MD-4100 ADSL MODEM-ROUTER...
- Seite 15 MD-4100 ADSL MODEM-ROUTER...
-
Seite 16: Anhang B: Überprüfen Von Internet Explorer (Windows Xp, 2000, Me, 98)
MD-4100 ADSL MODEM-ROUTER Anhang B: Überprüfen von Internet Explorer (Windows XP, 2000, Me, 98) Öffnen Sie Internet Explorer und gehen Sie wie folgt vor: Gehen Sie zu ‚Extras’ (Tools) -> ‚Internetoptionen’ (Internet Options). Klicken Sie auf die Registerkarte ‚Verbindungen’ (Connections). -
Seite 17: Anhang C: Einrichten Nicht Aufgeführter Isps
MD-4100 ADSL MODEM-ROUTER Anhang C: Einrichten nicht aufgeführter ISPs Verwenden Sie diese Option nur dann, wenn Ihr Anbieter nicht in der Liste aufgeführt ist oder Sie bei Ihrem Anbieter einen Dienst nutzen, der vom Standard abweicht. Sie benötigen sämtliche Einzelheiten über Ihre Verbindung. - Seite 18 • Für dieses Produkt besteht eine Herstellergarantie von 2 Jahren, die ab dem Zeitpunkt des Erwerbs in Kraft tritt. Weitere Informationen finden Sie unter www.trust.com/warranty. • Diese Anleitung darf ohne Genehmigung von Trust International B.V. weder ganz noch auszugsweise vervielfältigt werden.
