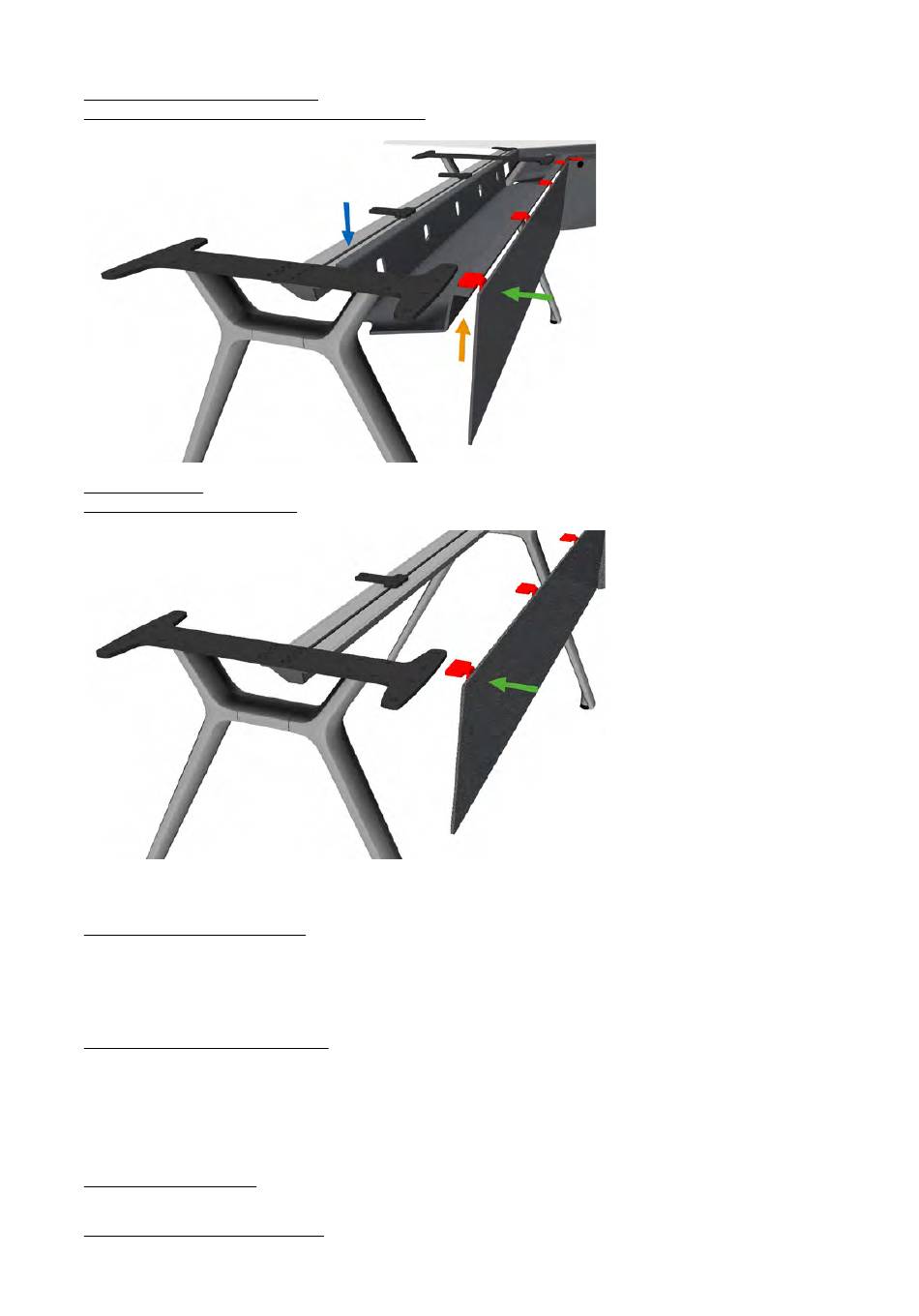

Mit Kabelkanal und Sichtblende: Adapterwinkel nach AUSSEN gedreht montieren.
•
Assembly with cable conduit and modesty panel: Assemble the adapter bracket turned OUTSIDE.
•
Mit Sichtblende: Adapterwinkel nach AUSSEN gedreht montieren.
•
Assembly with modesty panel: Assemble the adapter bracket turned OUTSIDE.
Kanal / Sichtblende befestigen:
•
Kabelkanal mit Rändelschraube M5 x 10 (gelber Pfeil) von unten am Montagewinkel befestigen. Innere Kante des
Kabelkanals in die Tischzarge einhängen (blauer Pfeil).
•
Sichtblende mit Rändelschraube M4 x 10 (grüner Pfeil) von vorne am Montagewinkel befestigen.
•
ACHTUNG: Klettverbindungen an der Unterkante zeigen nach innen!
Fix cable conduit / modesty panel::
•
Fix the cable conduit to the assembly bracket from below using the knurled screw M5 x 10 (yellow arrow).
Hook the inner edge of the cable conduit into the table frame (blue arrow).
•
Fix the modesty panel to the assembly bracket from the front using the knurled screw M4 x 10 (green arrow).
•
ATTENTION: Velcro fastenings at the lower edge show inwards!
Sichtblenden verbinden:
•
Für gleichmäßig flächige Sichtblenden das beiliegende Klettpatch jeweils fest über den Blendenstoß aufdrücken.
Fix cable conduit / modesty panel:
•
For even, flat modesty panels, press the enclosed Velcro patch firmly over the panel joints.
Convo
Montage / Assembly
7 7
