Montage / Assembly

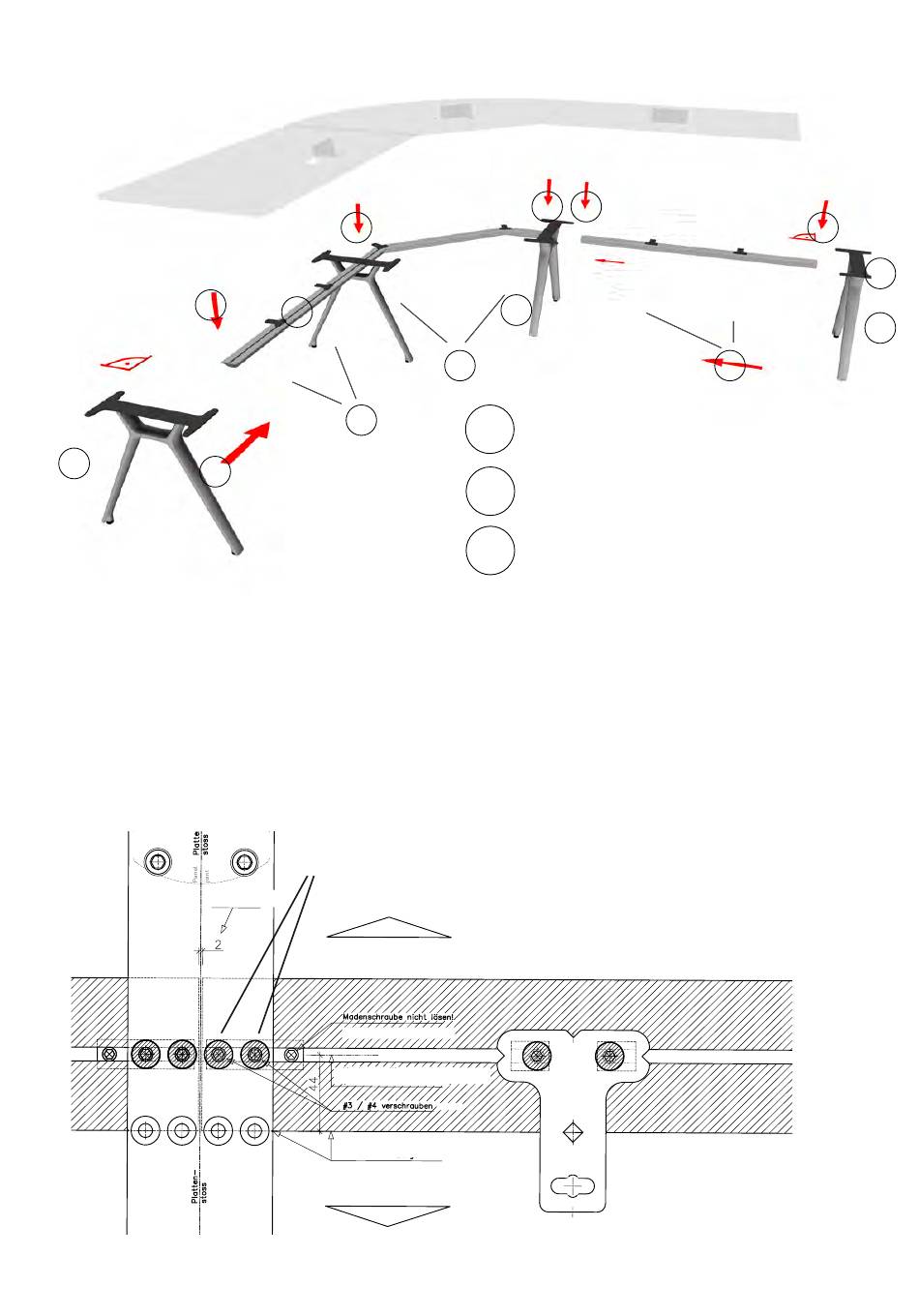

Abbildung: Konferenztisch-Montage
Figure: Conference table assembly
3.
•
In der Längsnut der Zargen befinden sich vorbereitete Anschraubpunkte (verschraubte silberne Nutensteine).
Die Adapterplatten der Beinpaare werden von oben auf die Aluzargen geschraubt.
•
Die Verbindung erfolgt mit je zwei Schrauben M8x16 (Rätsche und Einsatz TX45 erforderlich).
•
In the longitudinal groove of the frames there are prepared mounting points (screwed silver sliding blocks).
The adapter plates of the leg pairs are screwed onto the aluminium frames from above.
•
The connection is made using two M8x16 screws each (a socket wrench and TX45 insert are required).
Abbildung: Detail Konferenztisch
Figure: Detail conference table
4
1.
1.
3.
2.
3.
M8x16 Senkkopf TX45
M8x16 Countersunk head TX45
Konstruktive Luft
Constructive gap
Diese Seite: Kabelkanal, Sichtblende
This side: Cable conduit and modesty panel
Do not loosen the grub screw!
Montageposition versetzt (Endlosbauweise)
New assembly position= (endless principle)
Geometrische Tischmitte = Außenkante Zarge
Geometric table centre = outer edge of frame
Diese Seite: Bestuhlung, Nutzer
This side: Seating, user
1.
1.
3.
2.
je 2 x
1.
M8x16 Senkkopf/
Countersunk head
2.
M6x20 Flachkopf schwarz
Flat head black
je 6 x
3.
M6x20 Flachkopf Schwarz
Flat head black
/ screw
1.
3.
3.
2.
