POWERKIT SPORT — MONTAGEANLEITUNG
ADEN GmbH
MONTAGE

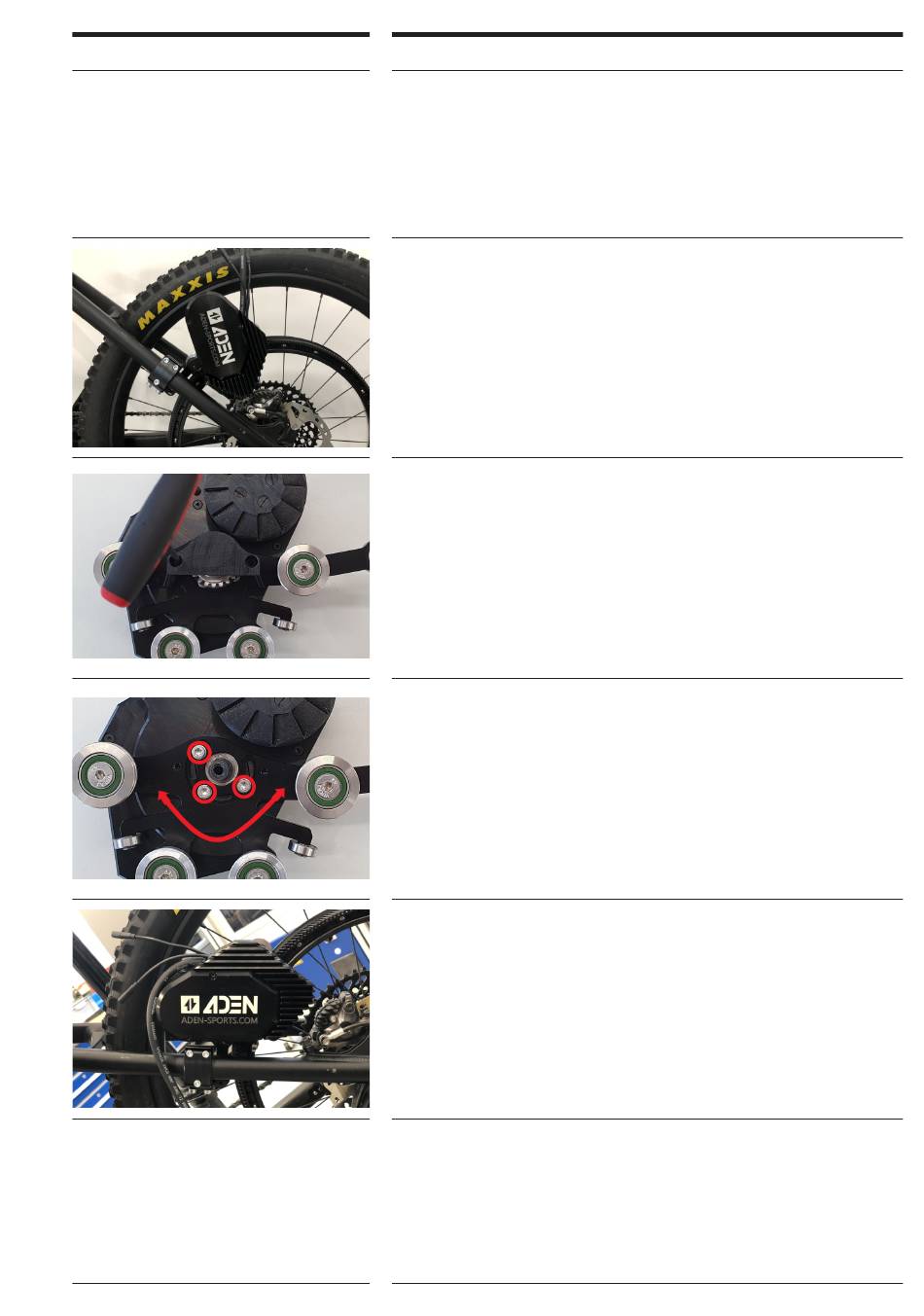

Falsche Position !!
Damit der Motor nicht wie auf dem Bild auf dem Zahnrad
hängt, kann man die Antriebseinheit mittels 3 Schrauben
verdrehen.
Als erstes entfernt man den Ritzelschutz mit einem
Inbus Gr. 3 und dann das Ritzel mit einem Inbus Gr 4.
Mit einem TX20 Schraubendreher kann man die 3 Schrauben
eine halbe Umdrehung lösen und dann die Führungsplatte drehen.
Bei gewünschter Position sollten die Schrauben mit ca. 3Nm
festgeschraubt werden.
Die optimale Lage des Antriebs ist wie hier auf dem Bild.
Um auch 26'' Laufräder nachzurüsten sollte der Motor komplett in
Richtung Schwinge gedreht sein, damit genug Luft zur Felge
besteht.
Achtung: Den Motor nur so weit verdrehen, dass der „Lüfter" nicht
an der oberen Leitrolle streift!
Bei 26" Rädern muss der Lüfter des Motors evtl. demontiert
werden, da der Platz zwischen Felge und Motor zu gering ist.
Hierzu schraubt man die 4 Kunststoffschrauben ab und nimmt den
Lüfter vom Rotor.
Info: Der Lüfter dient lediglich als „Kühlungs-Unterstützung" und
muss nicht zwingend verbaut werden.
