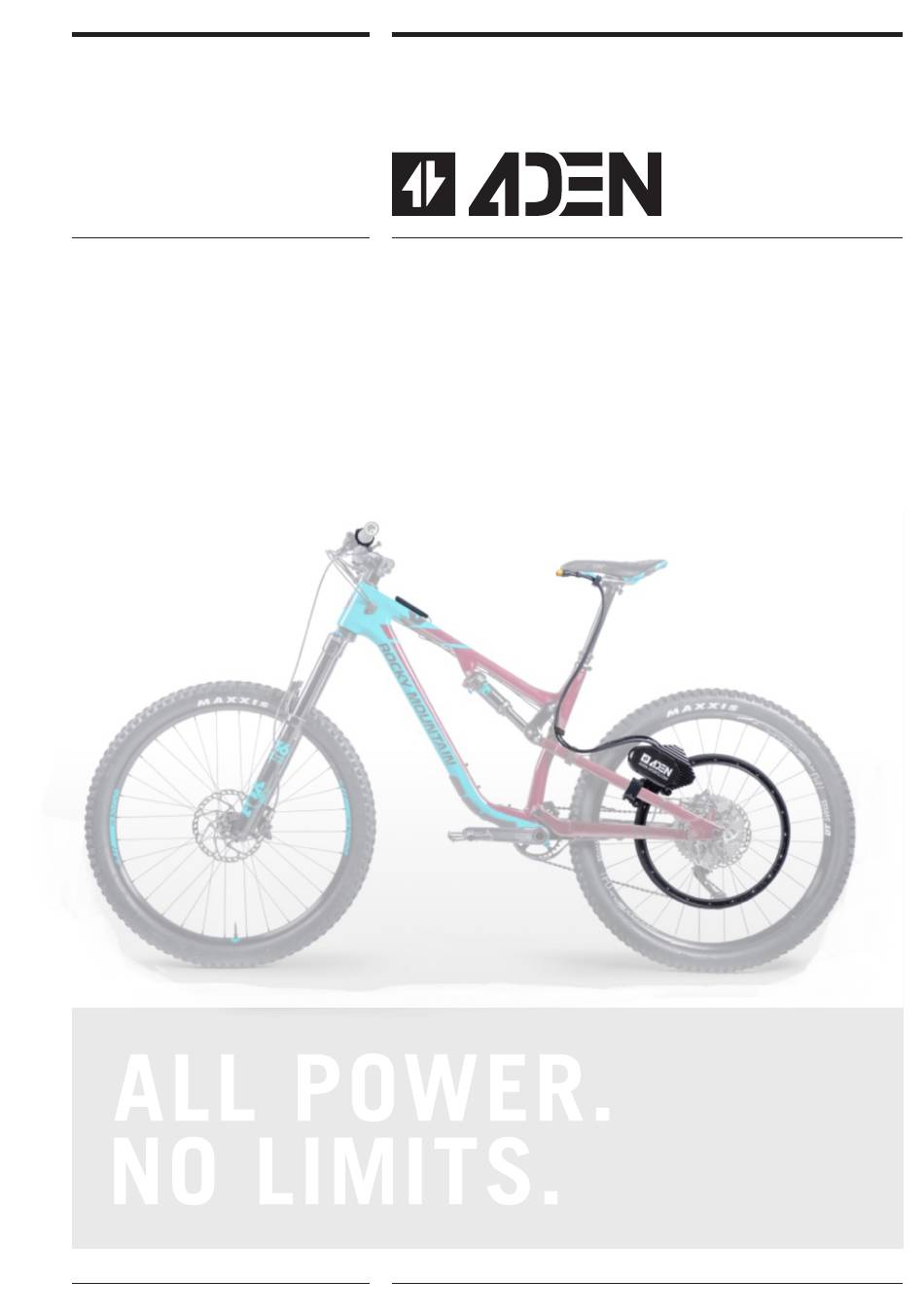

- Seite 1 Version 01.2022 BETRIEBS- UND MONTAGEANLEITUNG POWERKIT SPORT ADEN GmbH www.aden-sports.com DE | S. 1...
-
Seite 2: Inhaltsverzeichnis
POWERKIT SPORT — MONTAGEANLEITUNG INHALT Inhaltsverzeichnis Wichtige Hinweise ............. 4 Fahrzeugansicht und Lieferumfang......5 Montage ..............6 Vor der ersten Inbetriebnahme ....... 12 Pflege und Wartung ..........14 Übersetzungswechsel ……………………………….. 15 Allgemeine Geschäftsbedingungen ......17 Kontakt ..............18 ADEN GmbH www.aden-sports.com... - Seite 3 POWERKIT SPORT — MONTAGEANLEITUNG Willkommen. Herzlichen Glückwunsch zum Kauf eines ADEN Powerkits. Wir freuen uns, dich heute in der ADEN Familie begrüßen zu dürfen. Damit du an deinem Powerkit lange Freude hast, bitten wir dich, alle Montageschritte sorgfältig auszuführen, die Pflege- und Wartungshinweise genau zu beachten und schließlich...
-
Seite 4: Wichtige Hinweise
POWERKIT SPORT — MONTAGEANLEITUNG Wichtige Hinweise Das ADEN Powerkit Sport ist nicht für den öffentlichen Straßenverkehr zugelassen. Wir empfehlen zudem ausdrücklich, nur mit angemessener Schutzkleidung (Helm, Handschuhe und festes Schuhwerk) zu fahren. Nach einem Sturz ist es besonders wichtig Helm und Fahrrad gründlich auf mögliche Beschädigungen zu untersuchen. -
Seite 5: Fahrzeugansicht Und Lieferumfang
POWERKIT SPORT — MONTAGEANLEITUNG POWERKIT SPORT Fahrzeugansicht und Lieferumfang (Fahrrad ist nicht im Lieferumfang enthalten.) Powerkit Sport beinhaltet: Antriebsring, Rucksack mit Akku und Akkuladegerät, Daumenhebel/Drehgriff, Antriebseinheit, Akkuanzeige und diverse Kleinteile. ADEN GmbH www.aden-sports.com DE | S. 5... -
Seite 6: Montage
POWERKIT SPORT — MONTAGEANLEITUNG MONTAGE Benötigtes Werkzeug: » Inbusschlüssel Größe 4 » Inbusschlüssel Größe 3 » Inbusschlüssel Größe 2,5 » TX 20 Schraubendreher » Meterstab » Seitenschneider » Kabelbinder Montage Fahrrad in Montageständer einspannen oder auf den Kopf stellen. Hinterrad ausbauen und Antriebsring darauf mittig positionieren. - Seite 7 POWERKIT SPORT — MONTAGEANLEITUNG MONTAGE Rahmenhalterung an der oberen Sitzstrebe anbringen (Inbus Gr.4). Der ideale Abstand zur Achsenmitte beträgt 21,5cm.- 22,5cm. Bitte passende Schraubenlänge wählen. Hinweis: Es sollte sich genügend Abstand zwischen Hebel und Kunststoffring befinden, mindestens 1 cm. Die Drehmoment-Stütze muss senkrecht zum Rad montiert werden, damit alles optimal passt.
- Seite 8 POWERKIT SPORT — MONTAGEANLEITUNG MONTAGE Um den Antriebsring endgültig zu zentrieren wird ein Kabelbinder an der Schwinge befestigt, diesen an den Ring anlegen und den Rundlauf des Rings kontrollieren. Der Antriebsring wird mittels Drücken oder leichtem Klopfen mit einem stumpfen Gegenstand in die richtige Position gebracht.
- Seite 9 POWERKIT SPORT — MONTAGEANLEITUNG MONTAGE Falsche Position !! Damit der Motor nicht wie auf dem Bild auf dem Zahnrad hängt, kann man die Antriebseinheit mittels 3 Schrauben verdrehen. Als erstes entfernt man den Ritzelschutz mit einem Inbus Gr. 3 und dann das Ritzel mit einem Inbus Gr 4.
- Seite 10 POWERKIT SPORT — MONTAGEANLEITUNG MONTAGE Die Drehmomentstütze mit einem Inbus Gr. 4 so verschieben, dass die Haltestange dazwischen passt. Dann die Schrauben gut anziehen. (Ca. 3Nm) Der Befestigungsbolzen wird mit einem Inbus Gr.4 in die Dremomentstütze geschraubt. Haltestange nicht vergessen! Beachte: Den Befestigungsbolzen „handfest“...
- Seite 11 POWERKIT SPORT — MONTAGEANLEITUNG MONTAGE Optional gibt es auch einen Drehgriff, dieser wird immer auf die rechte Seite des Lenkers mit einem 3mm Inbusschlüssel montiert. Die Kabelverlegung erfolgt wie im vorherigen Punkt. Die Stecker vom Daumenhebel und der Anzeige werden mit dem Antrieb verbunden.
- Seite 12 POWERKIT SPORT — MONTAGEANLEITUNG INBETRIEBNAHME UND AKKUNUTZUNG Das Kabel vom Antrieb wird zwischen den Beinen durchgeführt und mit dem Akkukabel verbunden. Nach ca. 5 Sekunden ist der Antrieb aktiv. Es sollte immer darauf geachtet werden, dass der Stecker fest verbunden ist! Bei einem Sturz oder Absteigen vom Fahrrad trennt sich die Verbindung aus Sicherheitsgründen.
- Seite 13 POWERKIT SPORT — MONTAGEANLEITUNG AKKUNUTZUNG Akku beinahe leer – bitte laden! Der Antrieb regelt die Leistung automatisch runter, bei einem Akkustand unter 20%. NUTZUNG DES LADEGERÄTES Das Ladegerät wird mit dem Netzstecker an einer Steckdose angeschlossen und anschließend der gelbe Stecker mit dem Akku verbunden.
-
Seite 14: Pflege Und Wartung
» die Speichenspannung und » alle Kabel auf Beschädigungen und richtige Verlegung überprüfen. In jedem Fall das ADEN Powerkit Sport regelmäßig warten. Bei Fragen sind wir telefonisch oder per Mail erreichbar. Ersatz- und Verschleißteile findest Du in unserem Onlineshop unter www.aden-sports.com/shop ADEN GmbH www.aden-sports.com... -
Seite 15: Allgemeine Geschäftsbedingungen
POWERKIT SPORT — MONTAGEANLEITUNG Allgemeine Geschäftsbedingungen Art. 6 Haftung auf Schadensersatz Art.1 Geltungsbereich und Vertragsgrundlagen Diese allgemeinen Geschäftsbedingungen gelten für alle Leistungen und Lieferungen nur Im Fall unserer Haftung auf Schadensersatz gilt folgendes: gegenüber Verbrauchern im Sinne von § 13 BGB. -
Seite 16: Kontakt
POWERKIT SPORT — MONTAGEANLEITUNG KONTAKT Kontakt ADEN GmbH Kranzhaldenstr. 23 · 73249 Wernau · GERMANY Telefon:+49 (0) 7153 7036300 00 info@aden-sports.com aden-sports.com facebook.com/adensports ADEN GmbH www.aden-sports.com DE | S. 16...
