POWERKIT SPORT — MONTAGEANLEITUNG
ADEN GmbH
MONTAGE

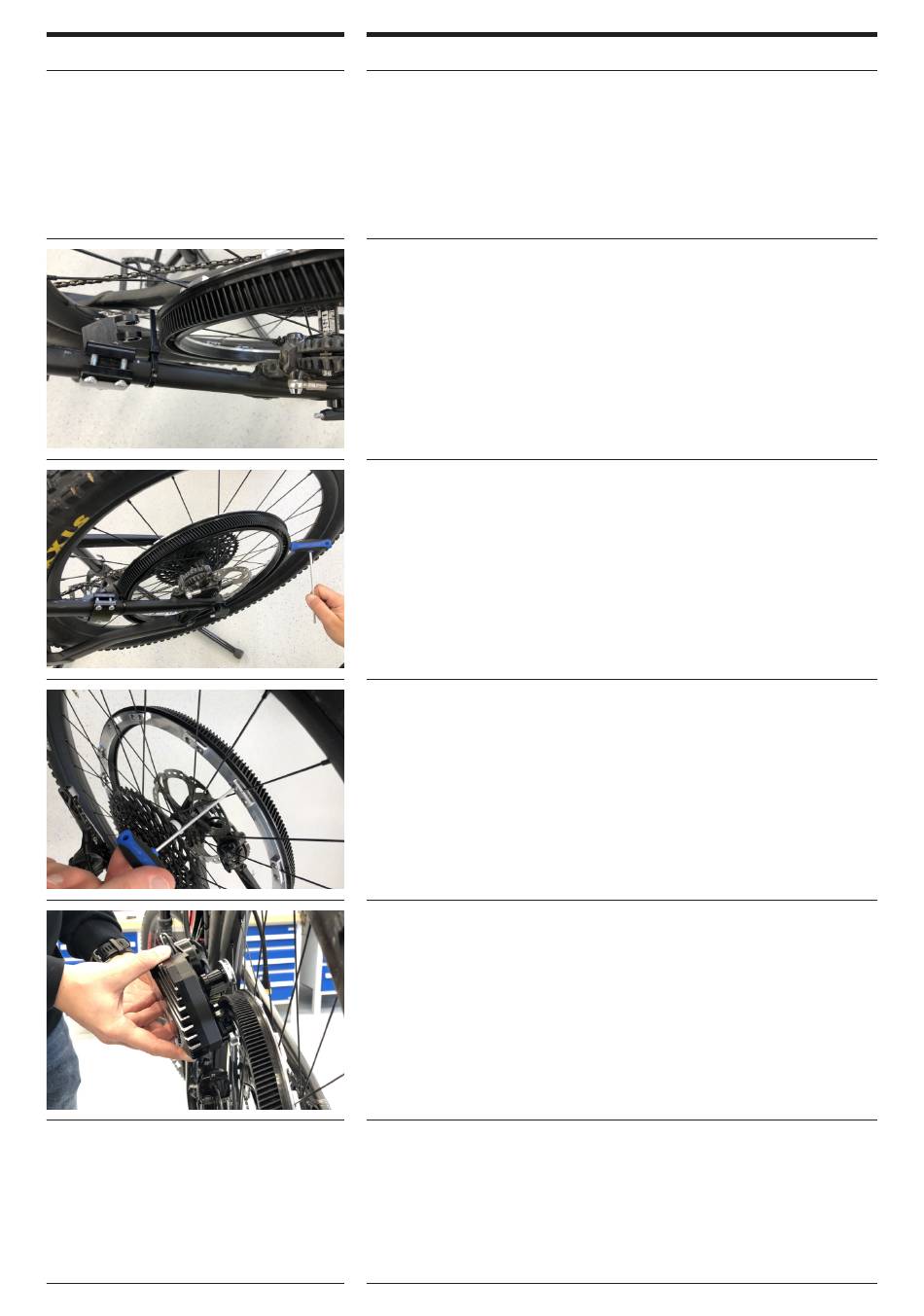

Um den Antriebsring endgültig zu zentrieren wird ein Kabelbinder
an der Schwinge befestigt, diesen an den Ring anlegen und
den Rundlauf des Rings kontrollieren.
Der Antriebsring wird mittels Drücken oder leichtem Klopfen mit
einem stumpfen Gegenstand in die richtige Position gebracht.
Rundlauf immer wieder durch drehen des Rads kontrollieren.
Vorgang so lange wiederholen, bis eine gute Zentrierung
Erreicht ist. (Max. 1mm ist okay)
Die ersten Schrauben leicht anziehen um ein verrutschen des
Rings zu vermeiden. Dann die restlichen Schrauben fest mit
2 Fingern am T-Schlüssel anziehen (max. 2Nm).
Alle Schrauben nochmals kontrollieren.
Beim montieren des Motors werden erst die unteren Rollen
eingehängt und dann die oberen. Die Nut der oberen Rollen
hängt dabei auf der Schiene des Antriebsrings.
Die unteren Rollen werden dann mit einem Inbus Gr. 4 nach
oben geschoben, leicht angelegt und fest angezogen.
