POWERKIT SPORT — MONTAGEANLEITUNG
ADEN GmbH
MONTAGE

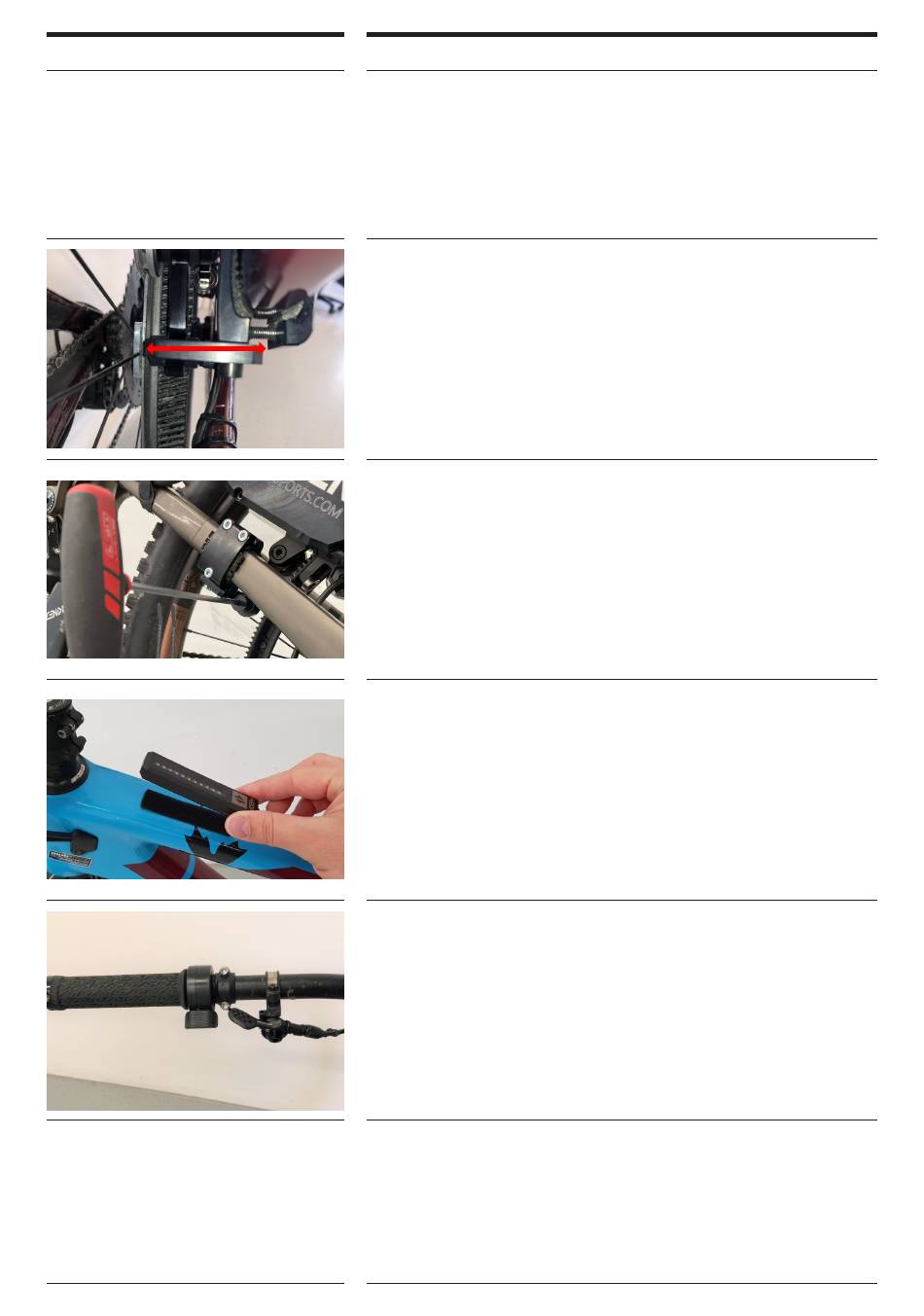

Die Drehmomentstütze mit einem Inbus Gr. 4 so verschieben,
dass die Haltestange dazwischen passt.
Dann die Schrauben gut anziehen. (Ca. 3Nm)
Der Befestigungsbolzen wird mit einem Inbus Gr.4 in die
Dremomentstütze geschraubt. Haltestange nicht vergessen!
Beachte:
Den Befestigungsbolzen „handfest" anziehen. (max.2 Nm)
Der Befestigungsbolzen ist „hohl" - bei zu großem
Anzugsdrehmoment kann dieser abbrechen!
Die Anzeige für den Akkustand wird mit Hilfe des
mitgelieferten Klettbands auf den Rahmen geklebt.
Das Kabel wird dann am Rahmen entlang mit den
Klettkabelbindern bis zur Antriebseinheit verlegt.
Roter Stecker zu roter Buchse.
Der Daumenhebel wird an der gewünschten Stelle
am Lenker mit einem Inbus Gr. 3 angebracht.
Das Kabel wird wie bei der Anzeige am Rahmen entlang
verlegt. Darauf achten, dass für den Lenkeinschlag wie bei
den Bremsleitungen eine Schlaufe gelegt werden muss.
Gelber Stecker zu gelber Buchse
