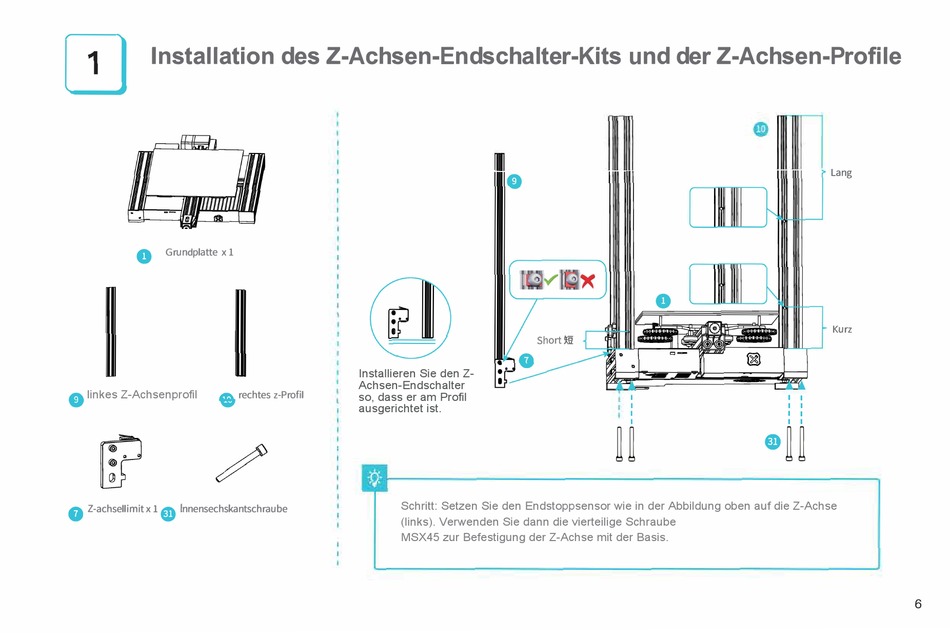

Installation des Z-Achsen-Endschalter-Kits und der Z-Achsen-Profile
0
Grundplatte x 1
A
linkes Z-Achsenprofil
"-"
rechtes z-Profil
V
W
e
0
Z-achsellimit x 1
Innensechskantschraube
Installieren Sie den Z-
Achsen-Endschalter
so, dass er am Profil
ausgerichtet ist.
Schritt: Setzen Sie den Endstoppsensor wie in der Abbildung oben auf die Z-Achse
(links). Verwenden Sie dann die vierteilige Schraube
MSX45 zur Befestigung der Z-Achse mit der Basis.
1
1 1
1
1 1
1
1 1
1
1 1
G
��
� �
Lang
Kurz
6
