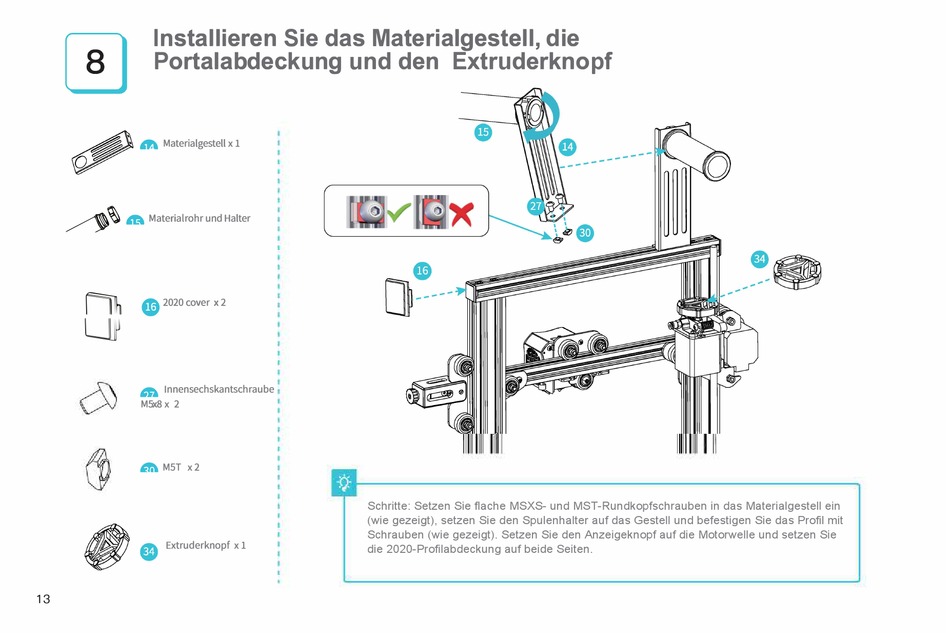

Installieren Sie das Materialgestell, die
Portalabdeckung und den Extruderknopf
A
Materialgestell x 1
� t
&
Materialrohr und Halter
•
n
LJJ
2 02 0 cover X 2
&
Innensechskantschraube
M5X8 x 2
A
MST x2
Extruderknopf x 1
13
Schritte: Setzen Sie flache MSXS- und MST-Rundkopfschrauben in das Materialgestell ein
(wie gezeigt), setzen Sie den Spulenhalter auf das Gestell und befestigen Sie das Profil mit
Schrauben (wie gezeigt). Setzen Sie den Anzeigeknopf auf die Motorwelle und setzen Sie
die 2020-Profilabdeckung auf beide Seiten.
