- Seite 1 Realitäten erschaffen, Träume realisieren Ender-3 V2 Neo Ender-3 V2 Neo 3D-Drucker Benutzerhandbuch V1.3...
-
Seite 2: Firmware-Aktualisierung
An unsere geschätzten Anwenderinnen und Anwender Vielen Dank, dass Sie sich für Creality entschieden haben. Bitte lesen Sie dieses Benutzerhandbuch durch, bevor Sie mit der Arbeit beginnen, und befolgen Sie die darin enthaltenen Anweisungen sorgfältig. Creality wird Ihnen stets hochwertige Dienstleistungen erbringen. Wenn Sie bei der Verwendung unserer Produkte auf Probleme stoßen oder Fragen dazu haben, kontaktieren Sie uns bitte über die Kontaktinformationen am Ende dieses Handbuchs. - Seite 3 Gebrauchsanweisung Verwenden Sie diesen Drucker auf keinerlei andere Weise als in diesem Handbuch beschrieben, andernfalls kann es zu Verletzungen oder Sachschäden kommen. Stellen Sie den Drucker nicht in der Nähe von entflammbaren oder explosiven Materialien oder starken Hitzequellen auf. Stellen Sie den Drucker in einer belüfteten, kühlen und staubarmen Umgebung auf.
-
Seite 4: Inhaltsverzeichnis
Inhaltsübersicht ········································································· Über den Drucker 01-01 ····································································· Geräte-Spezifikationen 02-02 ·············································································· Teileliste 03-03 ····················································· ············· Installieren des 3D-Druckers 04-07 ······································································· Mit dem 3D-Druckers 08-12 ············································································ Erster Druck 13-13 ············································································· 14-14 Schaltplan... -
Seite 5: Über Den Drucker

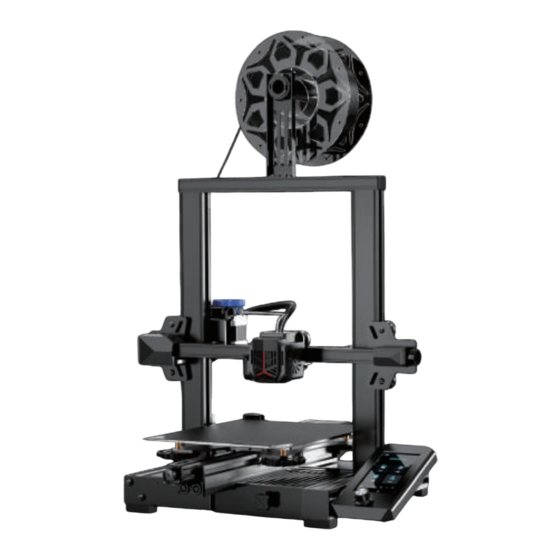

1. Über den Drucker Anzeigeknopf Bauteil für die XE-Achse Passiver Block der Z-Achse Motor der E-Achse Endschalter X-Achse Spannvorrichtung X-Achse Motor der X-Achse Druckplattform Bildschirm Koppler Drehschalter Spannvorrichtung Y-Achse Motor der Z-Achse Spannungsregelungsgetriebe Werkzeugkasten Ein-/Aus-Schalter und Steckdose Düsensatz Endschalter Y-Achse Filamentträgerbaugruppe Motor der Y-Achse... -
Seite 6: Geräte-Spezifikationen
2. Geräte-Spezifikationen Allgemeine Spezifikationen Ender-3 V2 Neo Produktmodell Modellierung-Abmessungen 220*220*250mm Modellierung-Technik Anzahl der Düsen 0,05 mm-0,35 mm Höhe des Schnitts Durchmesser der Düsen Standard 0,4 mm Genauigkeit ±0,1 mm Filament PLA/PETG/ABS Unterstützte Formate STL/OBJ/AMF Druckverfahren USB/Speicherkarte Unterstützte Slice-Software Creality Slicer/Creality Print/Cura/Repetier-Host/Simplify3D... -
Seite 7: Teileliste
3. Teileliste Grundrahmen-Paket Portalrahmen Filamentträgerbaugruppe Bildschirm-Komponente Liste der Zubehörteile des Kits Seitenschneider Drahtklammer (blau) Schraubenschlüssel und Schraubendreher Stromkabel Düsenreiniger Speicherkarte und Kartenleser Kombischraube M5 x 45 mit Düse Filament (20 mm) Innensechskant und Federring × 5 Anzeigeknopf Schwarzer Kabelbinder × 5 Schnellverschlussklaue Hinweis: Die oben genannten Komponenten dienen nur als Referenz. -
Seite 8: Installieren Des 3D-Druckers
4. Installieren des 3D-Druckers 4.1 Installation des Portalrahmens Schieben Sie das rechte Profil der unteren Komponente etwa 35 mm aus der Arbeitsfläche heraus und legen Sie die Installationslöcher frei. Setzen Sie den Portalrahmen in den Schlitz des Grundrahmens und sichern Sie ihn mit zwei Kombischrauben M5x45 mit Innensechskant und Federring von unten nach oben vor. Drehen Sie das untere Bauteil um 180°, um sicherzustellen, dass die Profile auf beiden Seiten eben sind. -
Seite 9: Installation Der Filamentträgerbaugruppe
4. Installieren des 3D-Druckers 4.2 Installation des Bildschirms 4.3 Installation der Filamentträgerbaugruppe Setzen Sie den Bildschirm auf die Seite des rechten Profils, rasten Befestigen Sie die Filamentbaugruppe am Profil, wie in der Abbildung unten gezeigt. Sie ihn parallel in das Profil ein und ziehen Sie die Schrauben fest; Schließen Sie die Verkabelung des Bildschirms an. -
Seite 10: Kabelanschluss
4. Installieren des 3D-Druckers 4.4 Kabelanschluss X, E, Z-Achse Endschalter X-Achse Motoranschluss 6 polig (4 Drähte) 3polig (2 Drähte) Setzen Sie den Anzeigeknopf direkt auf die Motorwelle; Folgen Sie dem gelben Etikett auf dem 6-poligen (4-Draht) Anschluss, um den Schrittmotor der X-Achse anzuschließen;... -
Seite 11: Einstellen Des Riemenscheibenanzugs
4. Installieren des 3D-Druckers 4.5 Einstellen des Riemenscheibenanzugs Prüfen Sie vor dem Einschalten der Maschine, ob die Riemenscheiben locker sitzen. Einstellung der X/Y/Z-Achsen-Riemenscheibe: Drehen Sie die Riemenscheibe vorsichtig, um zu prüfen, ob sie sich im Leerlauf befindet oder klemmt. Sollte dies der Fall sein, verwenden Sie einen Maulschlüssel, um die Sechskant-Exzenter-Isolationssäule so einzustellen, dass sie sich reibungslos drehen lässt. -
Seite 12: Hilfsnivellierung
5. Hilfsnivellierung Gehen Sie zu „Steuerung → Werkseinstellungen wiederherstellen“, um die Druckerparameter zurückzusetzen. Gehen Sie zu „Vorbereiten → Auto Startpunkt“, um zur Ausgangsposition zurückzukehren. - Seite 13 5. Hilfsnivellierung Gehen Sie zu „Vorbereiten → Achse bewegen → Bewegen Sie Z.“ und setzen Sie zurück. Gehen Sie zu „Vorbereiten → Kompensation der Z-Achse“, stellen Sie den Z-Achsen-Kompensationswert so ein, dass die Höhe der Düse zur Plattform fast der Dicke von A4-Papier entspricht (0,08-0,1 mm);...
- Seite 14 5. Hilfsnivellierung Gehen Sie zu „Vorbereiten → Motorfreigabe“, um alle Motoraktivierungen auszuschalten. Stellen Sie den Knopf an der Unterseite des Heizbetts ein und bewegen Sie die Düse zu den vier Ecken der Druckplattform, so dass die Höhe der Düse zur Druckplattform ungefähr der Dicke von A4-Papier (0,08-0,1 mm) entspricht.
-
Seite 15: Automatische Nivellierung
6. Automatische Nivellierung Schalten Sie das Gerät ein und wählen Sie „Nivellierung“. Standardeinstellung: Nachdem der Drucker zunächst automatisch in die Ausgangsposition für die Autokalibrierung zurückgekehrt ist, und nach 16 Punkten Datenkalibrierung, kehrt der Drucker erneut in die Ausgangsposition zurück und der Nivellierungsvorgang ist abgeschlossen. Gehen Sie zu „Vorbereiten →... - Seite 16 7. Lade-Filaments Hängen Sie das Filament über die Filamentträgerbaugruppe, während Sie auf den Temperaturanstieg warten. Drücken Sie die Extrusionsklemme und führen Sie die Filamente entlang der Extruderöffnung bis zur Düse ein. Wenn die Temperatur den Zielwert erreicht hat, ist an der Düse ein Filamentfluss zu sehen, was bedeutet, dass die Filamente geladen wurden.
-
Seite 17: Erster Druck
Software auf Ihrer Speicherkarte Gehen Sie zu Voreinstellungen → Wählen Sie das Modell des und installieren Sie sie. Grundeinstellungen → Sprache wählen → Druckers aus (Ender-3 V2 Neo). Fertigstellen, um die Einstellungen abzuschließen. Load Creality Slicer Laden Sie die Datei. -
Seite 18: Schaltplan
9. Schaltplan Motoranschluss für Motoranschluss Motoranschluss Motoranschluss TF-Kartensteckplatz die Extrusion der X-Achse der Y-Achse der Z-Achse Micro-USB-Schnittstelle Anschluss für steuerbaren Lüfter Anzeige-Anschluss Sicherung CR-Touch-Anschluss Stromeingangsbuchse Anschluss Schnittstelle für Düsenthermistoren Anschluss für Anschluss Anschluss schluss schluss schluss für Normalerweise für für für für für... - Seite 19 Aufgrund der unterschiedlichen Modelle kann das tatsächliche Produkt von der Abbildung abweichen. Bitte beachten Sie die jeweiligen Produktinformationen. Shenzhen Creality 3D Technology Co. Ltd. behält sich das Recht auf endgültige Auslegung vor. 18th Floor, JinXiuHongDu Building, Meilong Road, Xinniu Community, Minzhi Street, Longhua District, Shenzhen City, China.
