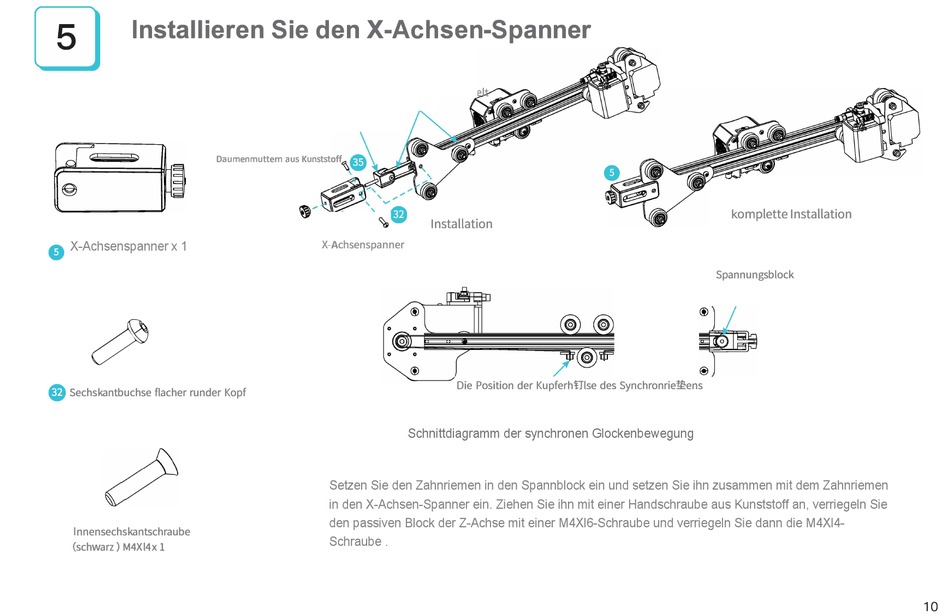

Installieren Sie den X-Achsen-Spanner
Daumenmuttern aus Kunststoff
8
X-Achsenspanner x 1
c7
G
Sechskantbuchse flacher runder Kopf
Innensechskantschraube
(schwarz) M4Xl4 x 1
�
�;
Installation
X-Achsenspanner
Die Position der Kupferhülse des Synchronriemens
Schnittdiagramm der synchronen Glockenbewegung
Setzen Sie den Zahnriemen in den Spannblock ein und setzen Sie ihn zusammen mit dem Zahnriemen
in den X-Achsen-Spanner ein. Ziehen Sie ihn mit einer Handschraube aus Kunststoff an, verriegeln Sie
den passiven Block der Z-Achse mit einer M4Xl6-Schraube und verriegeln Sie dann die M4Xl4-
Schraube .
komplette Installation
Spannungsblock
