Inhaltszusammenfassung für 7links ELESION IPC-750.slr

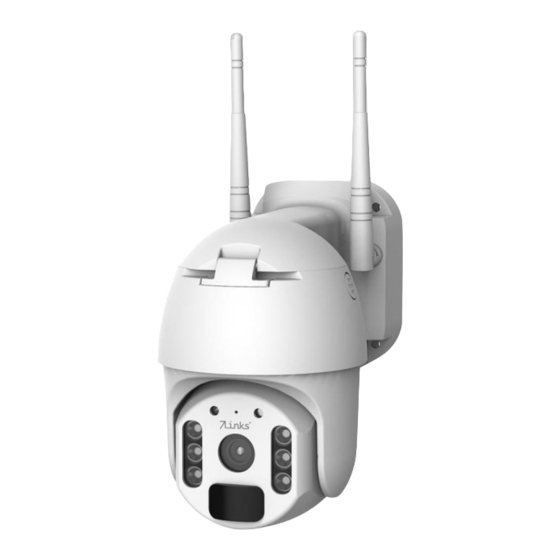

- Seite 1 Pan-Tilt-Überwachungskamera IPC-750.slr 2K-Auflösung, Akku, Solarpanel, WLAN und App, IP65 Bedienungsanleitung ZX-5302-675...
-
Seite 2: Inhaltsverzeichnis
Überwachungskamera zurücksetzen ................12 App installieren ....................... 13 Überwachungskamera mit App verbinden ..............13 Steuerseite der Überwachungskamera ................15 Kamera-Schnellaktionen....................16 Steuerelemente ......................16 Erweiterte Bedienelemente..................... 16 Überwachungskamera-Zugriff per Internet-Browser ............17 Web-Steuerseite der Überwachungskamera .............. 17 7Links – www.7links.me... - Seite 3 Datenschutz ........................19 Technische Daten ......................19 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.7links.me Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. 7Links – www.7links.me...
-
Seite 4: Ihre Neue Überwachungskamera
Ihrem Mobilgerät herstellen kann. Ihre Überwachungskamera ist kom- patibel zu den Apps ELESION sowie Tuya Smart und Smart Life. Wir empfehlen für die Steuerung die kostenlose App ELESION. ELESION: Scannen Sie einfach den QR-Code, um eine Übersicht weiterer ELESION-Produkte aufzurufen. 7Links – www.7links.me... -
Seite 5: Wichtige Hinweise Zu Beginn
Kenntnis bestimmte, nichtöffentlich gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das aufgenommene oder abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen In- halt öffentlich mitteilt. 7Links – www.7links.me... -
Seite 6: Mögliche Rechtsverletzungen
Bereich nicht betritt. Hierbei ist auf die Freiwilligkeit der Erklärung zu achten. Befindet sich die Fotofalle an einer Stelle, die der Betroffene passieren muss, um zu seinem Ziel zu gelangen (z.B. Eingang von einer Sehenswürdigkeit), so liegt mangels Freiwilligkeit keine wirksame Einwilligung vor. 7Links – www.7links.me... -
Seite 7: Wichtige Hinweise Zum Akku Und Seiner Entsorgung
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wen- den Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. 7Links – www.7links.me... -
Seite 8: Konformitätserklärung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt ZX-5302-675 in Übereinstimmung mit der Funkanlagen-Richtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863 und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-5302 ein. 7Links – www.7links.me... -
Seite 9: Produktdetails
Produktdetails Kamera WLAN-Antennen Lautsprecher (Rückseite) Mikrofon Kamera-Objektiv Status-LED Helligkeitssensor IR-Nachtsicht-LEDs Solarpanel-Anschluss Bewegungssensor Wandhalterung Speicherkartenfach mit Ein/Aus- und Reset-Taste sowie USB-Stroman- schluss zum alternativen Laden 7Links – www.7links.me... -
Seite 10: Montage
5. Setzen Sie den Wandmontage-Adapter anschließen an der Position an der Wand an, an der Sie das Doppelsolarpanel anbringen möchten. HINWEIS: Achten Sie bei der Auswahl des Standorts darauf, dass der Abstand zwischen Überwachungskamera und Doppelsolarpanel nicht die Länge des Anschlusska- bels überschreitet! 7Links – www.7links.me... -
Seite 11: Inbetriebnahme
Sie es im Betrieb stets geschlossen. Stromversorgung Die Stromversorgung des integrierten Akkus erfolgt in erster Linie über das Doppelsolar- panel. Alternativ können Sie den Kamera-Akku über den USB-Anschluss im Speicherkar- tenfach mit frischer Energie versorgen. Achten Sie dabei darauf, ein ausreichend starkes 7Links – www.7links.me... -
Seite 12: Ein- Und Ausschalten
Sprachausgabe für das Zurücksetzen und die Status-LED beginnt blau (Bereit zum Koppeln) oder rot (Akku leer) zu blinken. HINWEIS: Für den sicheren Betrieb der Überwachungskamera schließen Sie das Speicher- kartenfach und lassen Sie es im Betrieb stets geschlossen. 7Links – www.7links.me... -
Seite 13: App Installieren
Plus-Symbol und dann auf Gerät hinzufügen. 4. Tippen Sie in der linken Spalte auf die Kategorie Kameras. 5. Tippen Sie nun in der rechten Spalte auf die Unterkategorie Kamera. 6. Tippen Sie auf Der nächste Schritt und anschließend auf Weiter. 7Links – www.7links.me... - Seite 14 Gerätenamen ein. So ist Ihre Überwachungskamera später eindeutig zu- ordenbar. Tippen Sie dann im Eingabefenster auf Speichern. 12. Tippen Sie oben auf Fertig. Die Kamera wird Ihrer Geräteliste hinzugefügt. Sie gelan- gen zur Steuerseite des Geräts. 7Links – www.7links.me...
-
Seite 15: Steuerseite Der Überwachungskamera
1. Tippen Sie in der Geräteliste (Mein-Zuhause-Tab) auf Ihre Überwachungskamera. Die Steuerseite wird aufgerufen. 2. Steuern Sie Ihre Überwachungskamera, indem Sie auf das entsprechende Symbol tippen. Zurück Steuerelemente Gerätename Erweiterte Bedienelemente Auflösung / Akkustand / Datum und Geräte-Einstellungen Uhrzeit Vollbild-Vergrößerung Kamerabild Kamera-Tonübertragung ein- und Kamera-Schnellaktionen ausschalten 7Links – www.7links.me... -
Seite 16: Kamera-Schnellaktionen
Erweiterte Bedienelemente • Mitteilungen: Protokoll über Kamera-Meldungen • Richtung: manuelle Kamerarichtungssteuerung • Cloud: direkter Zugriff auf die in der Cloud (kostenpflichtig) gespeicherten Aufnahmen • Smart: direkter Zugriff von Ihnen vorgegebene automatische Funktionen • Eigenschaften: zum Anzeigen der Steuerelemente-Leiste 7Links – www.7links.me... -
Seite 17: Überwachungskamera-Zugriff Per Internet-Browser
Sie in der App auf Login bestätigen, um die Anmeldung zu bestätigen. Web-Steuerseite der Überwachungskamera Spracheinstellung Kamerabild Name der ELESION-Umgebung Aktivierung der Gegensprechfunk- tion (erfordert Zugriffsberechtigung) Abmelden In der App eingerichtetes Profilbild Live-View App-Kameraliste Cloud Service (sofern erworben) Kameraauflösung umschalten Lautstärkeregelung Ein/Aus-Schalter für Kamera Mehrfachbild-Umschaltung Vollbild-Umschaltung 7Links – www.7links.me... -
Seite 18: Geräteeinstellungen
Gerät teilen anderen App-Nutzern teilen Für direkten Zugriff auf die Überwachungs- Zum Startbildschirm hinzufügen kamera vom Startbildschirm Ihres Mobilge- räts Informationen zur Firmware-Version, mit Firmware-Update Option für automatisches Update Das Gerät entfernen Überwachungskamera aus der App löschen 7Links – www.7links.me... -
Seite 19: Technische Daten
Standard 802.11b/g/n Band 2,4 GHz WLAN 2.400 – 2.483,5 MHz Funkfrequenz Sendeleistung max. 17 dBm Speicher Steckplatz für microSD bis 128 GB Schutzklasse Bildzeichen Schutzart IP65 Maße (Kamera) 190 x 130 x 95 mm Gesamtgewicht 3,5 kg 7Links – www.7links.me... - Seite 20 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 13.06.2022 – GW//MF 7Links – www.7links.me...
- Seite 21 IPC-750.slr Caméra de surveillance sans fil connectée 2K avec fonction Pan-Tilt Mode d'emploi ZX-5302-675...
- Seite 22 Éléments de commandes en plus ................... 14 Accès à la caméra de surveillance via un navigateur Internet ........14 Page de commandes ....................15 Réglages de l'appareil ....................16 Protection des données ....................17 Caractéristiques techniques ................... 17 7Links – www.7links.fr...
- Seite 23 7Links – www.7links.fr...
-
Seite 24: Votre Nouvelle Caméra De Surveillance
Le produit est compatible avec les applications ELESION, Tuya Smart et Smart Life. Nous recommandons l'application gratuite ELESION. ELESION : Scannez le code QR pour accéder à une vue d'ensemble des autres produits ELESION. 7Links – www.7links.fr... -
Seite 25: Consignes Préalables
Respectez la législation locale concernant les libertés individuelles et le droit à l'image. La législation française interdit de filmer, enregistrer ou photographier des personnes à leur insu. Elle requiert également l'autorisation des personnes concernées avant toute 7Links – www.7links.fr... -
Seite 26: Consignes Importantes Sur Les Batteries
Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. 7Links – www.7links.fr... -
Seite 27: Déclaration De Conformité
à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. 7Links – www.7links.fr... -
Seite 28: Description Du Produit
USB (pour chargement) Montage Caméra de surveillance 1. Ouvrez le compartiment de la carte mémoire (cf. chapitre Mise en marche -> Insérer / remplacer la carte mémoire) avec le tournevis fourni et insérez une carte mémoire 7Links – www.7links.fr... -
Seite 29: Double Panneau Solaire
6. Marquez avec au moins 2 trous de perçage pour fixer le support mural et retirez le support mural du mur. ATTENTION ! Lors du perçage de tous les trous, veillez à ne percer ni ligne électrique, ni conduite d'eau, ni aucune autre ligne passant dans le mur ! 7Links – www.7links.fr... -
Seite 30: Mise En Marche
LED d'état clignote soit en bleu (parée à apparier), soit en rouge (batterie vide ou erreur réseau). Pour éteindre la caméra de surveillance, appuyez à nouveau sur le bouton ON/OFF (bouton extérieur) pendant environ 3 secondes. Un signal sonore retentit, la caméra s'éteint et la LED d'état s'éteint. 7Links – www.7links.fr... -
Seite 31: Réinitialiser La Caméra De Surveillance
Connexion à l'application NOTE : La caméra ne peut être intégrée qu'à un réseau à 2,4 GHz. Les réseaux 5 GHz sont généralement repérables grâce à la mention "5G" accolée au nom du réseau. 7Links – www.7links.fr... -
Seite 32: Page De Commandes
à la version de l'application la plus récente. 1. Dans la liste des appareils (Ma famille), appuyez sur la caméra. La page de commandes est affichée. 2. Pour commander la caméra, appuyez sur le symbole correspondant. 7Links – www.7links.fr... -
Seite 33: Actions Rapides De La Caméra
Couleur du thème : pour la représentation des pages de contrôle en clair ou en foncé Mode nuit : pour activer ou désactiver la vision nocturne ou pour la sélection automatique Anti-scintillement : pour régler la fréquence de rafraîchissement de l'image 7Links – www.7links.fr... -
Seite 34: Éléments De Commandes En Plus
échéant, pour pouvoir utiliser l'appareil photo de l'appareil mobile pour la numérisation. 4. Scannez le code QR sur la page Internet que vous avez consultée à l'étape un et appuyez sur Confirmer la connexion dans l'application pour confirmer l'inscription. 7Links – www.7links.fr... -
Seite 35: Page De Commandes
Photo de profil configurée dans Transmission en directe l'application Liste des caméras Cloud Service (si acheté) Changer la résolution de la caméra Réglage du volume Bouton marche/arrêt pour la caméra Commutation multi-images Commutation plein écran 7Links – www.7links.fr... -
Seite 36: Réglages De L'appareil
Pour un accès direct à la caméra de surveillance depuis Ajouter à l'écran d'accueil l'écran d'accueil de votre appareil mobile Informations sur la version du firmware avec possibilité de Mise à jour du firmware mettre à jour Supprimer l'appareil Supprimer une caméra de surveillance de l'application 7Links – www.7links.fr... -
Seite 37: Protection Des Données
2400 à 2483,5 MHz Puissance Max. 17 dBm d'émission Emplacement pour MicroSD jusqu'à Mémoire 128 Go Symbole classe de protection Indice de protection IP65 Dimensions de la caméra 190 x 130 x 95 mm Poids total 3,5 kg 7Links – www.7links.fr... - Seite 38 7Links – www.7links.fr...
- Seite 39 7Links – www.7links.fr...
- Seite 40 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 13.06.2022 – GW//MF 7Links – www.7links.fr...
