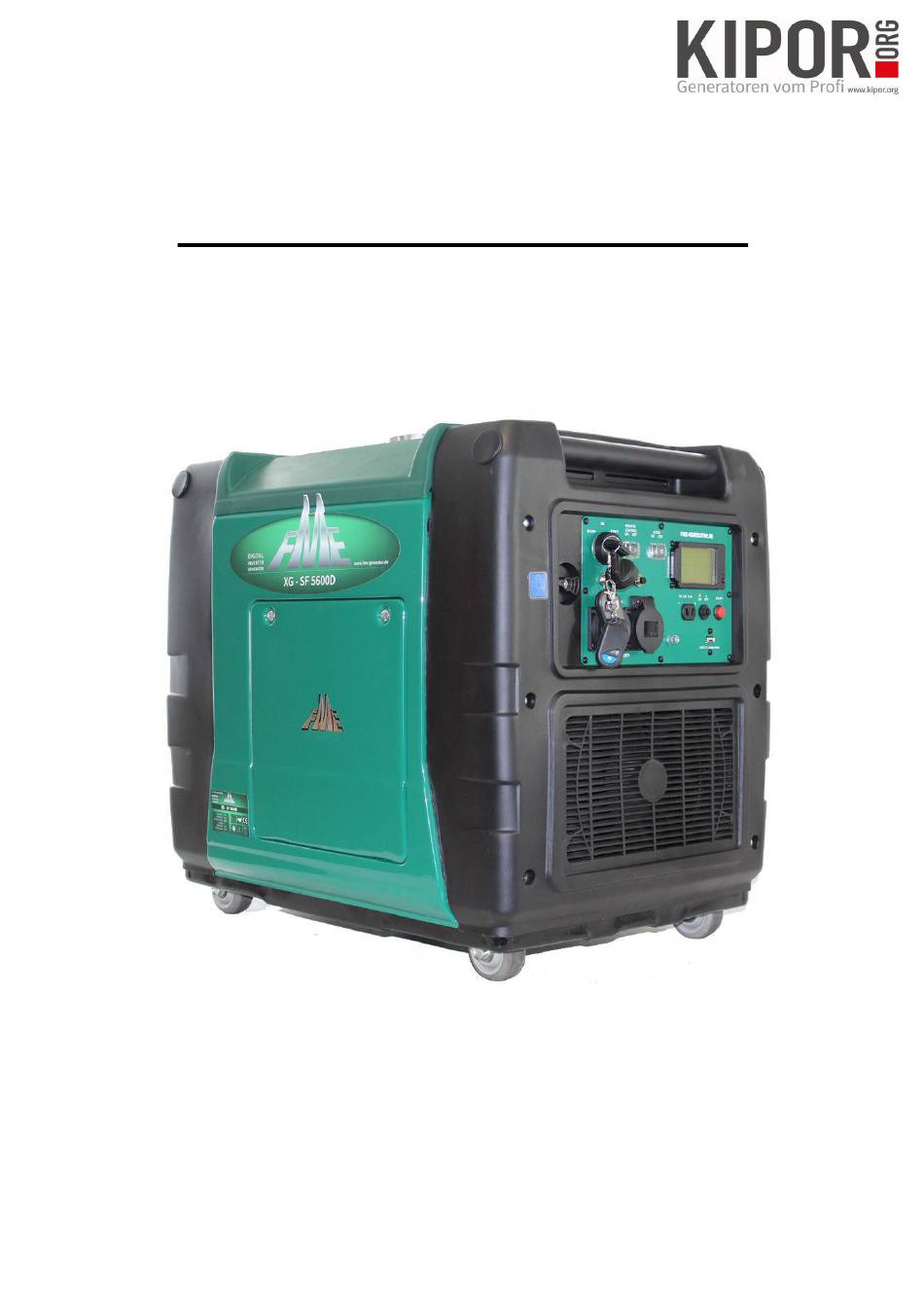

- Seite 1 Betriebsanleitung - FME XG-SF 5600D...
-
Seite 2: Inhaltsverzeichnis
Bitte stellen Sie sicher, dass Personen die dieses Gerät benutzen, diese Anleitung vor der Inbetriebnahme gelesen und vollständig verstanden haben. Bitte beachten Sie, dass der Generator schon befüllt verschickt wird, da es sich um einen Diesel Motor handelt. Somit wird das Entlüften verhindert. FME XG-SF 5600D Stand Nov.2021... -
Seite 3: Hinweis
Beispiel: Ein Motor hat eine Nennleistung von 1000 Watt und eine/n induktive/n Anlaufstrom / -leistung von 4000 Watt. Dementsprechend ist vor Inbetriebnahme von induktiven und kapazitiven Verbrauchern die Nennleistung entsprechend bei induktiven Mal 4 und bei kapazitiven Mal 2 zu multiplizieren. FME XG-SF 5600D Stand Nov.2021... - Seite 4 Platzieren Sie das Gerät auf flachem Untergrund, damit die Hitze frei entweichen kann. 4) Vermeidung von elektrischen Schlägen a) Betreiben Sie das Gerät niemals im Regen oder Schnee b) Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an. Dies kann zu einem Stromschlag führen FME XG-SF 5600D Stand Nov.2021...
-
Seite 5: Komponenten
Komponenten 1.Econmy (angepasste 7.Tankdeckel 13.Erdungsanschluss 19. 12-Volt Ausgang Drehzahlregelung) 2.fernsbedienungsschalter 8. AC-Steckdose 14.Schlüssel/Fernbedienung 20.Not-Stop 3.Bedienfeld 9.DC-Steckdose 15Kraftstoffhahn 4.Tragegriff 10.Zündschloss 16.Rollen 5.Digital Display 11.Servicklappe 17.AC-Sicherung 6. Ölwarnlampe 12.Batterie 18.DC-Sicherung FME XG-SF 5600D Stand Nov.2021... -
Seite 6: Aufkleber
Aufkleber 1. Stellung Kraftstoffhahn 2. Hinweis Belüftung 3. Diverse Hinweise 4. ACHTUNG – Starke Hitze 5. ACHTUNG – Nicht rauchen FME XG-SF 5600D Stand Nov.2021... -
Seite 7: Batterie
3. Montieren Sie die Wartungsklappe wieder Befestigen Sie das rote Kabel an der dafür Öffnen Sie die Serviceklappe vorgesehenen Öse. Befestigen Sie die Schraube mit dem Befestigen Sie die Schraube mit dem Werkzeug und der Mutter Werkzeug und der Mutter FME XG-SF 5600D Stand Nov.2021... -
Seite 8: Display
2. F: Spannung in Hertz 3. Oil: = Ölstand ok NOK = Ölstand nicht ok 4. Time: Betriebsstunden in (H:M:S) 5. A: aktuelle Stromstärke in Ampere 6. P: aktuelle Leistung in Watt 7. Lampe: Ölmangellampe FME XG-SF 5600D Stand Nov.2021... -
Seite 9: Luftfilter
2. Lösen Sie die Flügelschraube und öffnen Sie die Abdeckung des Luftfilters und entnehme Sie das Luftfilterelement 3. Reinigen oder tauschen Sie den Luftfilter 4. Bauen Sie den Luftfilter wieder ein und verschließen Sie die Klappe 5. Bauen Sie das Bedienfeld wieder ein FME XG-SF 5600D Stand Nov.2021... -
Seite 10: Grundlagen
2. Befüllen Sie den Generator mit ausreichend Öl (1,3 L) a. Wir empfehlen ein SAE 15W/40 3. Füllen Sie den Kraftstofftank mit Diesel auf 4. Stellen Sie den Kraftstoffhahn auf Position „ON“ 5. Nun kann der Generator gestartet werden FME XG-SF 5600D Stand Nov.2021... -
Seite 11: Starten Des Motors
• Lassen Sie den Generator in der ersten 15 Minuten keines falls auf maximal Last laufen Befüllen Sie den Generator Stellen Sie den Kraftstoffhahn auf die ausreichend mit Öl und Diesel Position „ON“ Schließen Sie keine Verbraucher an, Schalten Sie den Motorschalter „EIN“ bevor der Generator startet FME XG-SF 5600D Stand Nov.2021... -
Seite 12: Funk-Fernbedienung
Sie ihn ohne Schlüssel gestartet und im laufenden Betrieb haben. Der rote Knopf „Motor STOP“ ist dazu gedacht, den Generator auch dann stoppen zu können, wenn Sie weder Schlüssel noch Fernbedienung zur Hand haben. FME XG-SF 5600D Stand Nov.2021... -
Seite 13: Nutzen Des Stroms
Sie den Motorschalter sofort ab. Trennen Sie dann den/die Verbraucher und überprüfen Sie den Grund für die Störung. Es kann vorkommen, dass beim Starten des Generators die Überlastungsanzeige und die AC-Kontrolllampe brennen. Dies ist normal und kein Fehler. FME XG-SF 5600D Stand Nov.2021... -
Seite 14: Der Dc-Anschluss
Effekt hat. Bei Hautkontakt sofort mit Wasser abwaschen. • Bei Kontakt mit den Augen, die Augen mindestens 15 Minuten lang ausspülen und einen Arzt kontaktieren. Elektrolyt ist giftig! • Der DC Anschluss kann auch benutzt werden, wenn der AC läuft. FME XG-SF 5600D Stand Nov.2021... -
Seite 15: Stoppen Des Motors
Einfluss auf die Leistung und den Verbrauch des Generators. Je höher dieser eingesetzt wird, desto höher der Verbrauch und umso niedriger die Leistung. In Lagen bis ca. 1000m arbeitet der Generator innerhalb normaler Parameter. FME XG-SF 5600D Stand Nov.2021... -
Seite 16: Wartung
Lüfter auf Schäden Kühlsystem prüfen Prüfen der Funktion Anlasser-Anlage des Rückzugs Prüfen der Anschlüsse Anschlüsse und Befestigungen Prüfen und ggf. Leerlauf einstellen Prüfen des Kurbelgeh. / Entlüftungs- Entlüften Schlauches Prüfen der Generator Kontrollleuchte und des Displays FME XG-SF 5600D Stand Nov.2021... -
Seite 17: Ölwechsel
2. Entfernen Sie die Abdeckung des Luftfilters und das Element selbst. 3. Waschen Sie das Luftfilterelement mit Wasser oder geeigneten Mitteln und trocknen Sie es anschließend. 4. Fügen Sie das Element wieder in den Luftfilter ein. 5. Montieren Sie die Abdeckung. FME XG-SF 5600D Stand Nov.2021... -
Seite 18: Entschalldämpfer
Sowohl der Motor als auch der Auspuff sind sehr heiß, nachdem der Motor gelaufen ist. Vermeiden Sie es, den noch heißen Motor oder Auspuff mit irgendeinem Körperteil oder Ihrer Kleidung zu berühren, während Sie Reparaturen oder Wartungsarbeiten durchführen. FME XG-SF 5600D Stand Nov.2021... -
Seite 19: Richtiger Transport
Vergaser in einen geeigneten Behälter ablassen. c. Den Motorschalter zur Ausschaltstellung (auf Off) drehen und die Ablassschraube sicher festziehen. 3. Das Motoröl auswechselt. 4. Reinigen Sie das Äußere des Generators und tragen Sie ein Rostschutzmittel auf. FME XG-SF 5600D Stand Nov.2021... -
Seite 20: Fehlerbehebung
Fehlerbehebung Motor startet nicht: Nein Ist Kraftstoff im Tank? Kraftstoff nachfüllen. Generator einschalten. Generator eingeschaltet? Nein Öl nachfüllen Genug Öl vorhanden? Nein Entlüften Luft in der Leitung? Bringen Sie den Generator zu ihrem Händler FME XG-SF 5600D Stand Nov.2021... -
Seite 21: Technische Daten
Füllen Sie Motor-Öl nach Mangelhafte Kompression → Konsultieren Sie Ihren Händler Verschlissener Kolben Und/oder Zylinder → Konsultieren Sie Ihren Händler Ventile defekt Technische Daten Daten FME XG-SF 5600D Inverter Generator AC Spannung 230V Max. Leistung 5,5kW Nennleistung 5,0kW Leistungsfaktor DC Leistung... -
Seite 22: Schaltplan
Tank-Kapazität Dauerbetrieb Nennleistung Mehr als 10h Schmieröl SAE 15/W30 oder höher Geräuschpegel 65dB (A)/7m Start System Schlüsselstart/Funkstarter Zündungssystem Selbstzünder Abmessung 738x480x600 Gewicht Netto 88kg Gewicht (befüllt) Schaltplan FME XG-SF 5600D Stand Nov.2021... - Seite 23 FME XG-SF 5600D Stand Nov.2021...
