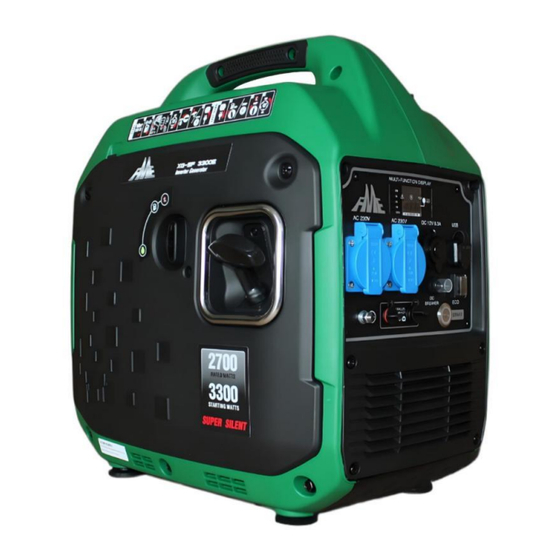

Kipor FME XG-SF 3000E Betriebsanleitung
Industrie-generator
Inhaltsverzeichnis
Quicklinks
Betriebsanleitung
Modell — FME XG-SF 3000E
INDUSTRIE-GENERATOR
Wichtig: Diese Anleitung enthält wichtige Sicherheitshinweise, welche strikt befolgt werden sollten.
Bevor Sie den Generator in Betrieb nehmen, sollten Sie diese Anleitung aufmerksam gelesen und
verstanden haben.
Kipor.org GmbH, Versmold, (DE)
1
Inhaltsverzeichnis
Verwandte Anleitungen für Kipor FME XG-SF 3000E
Inhaltszusammenfassung für Kipor FME XG-SF 3000E

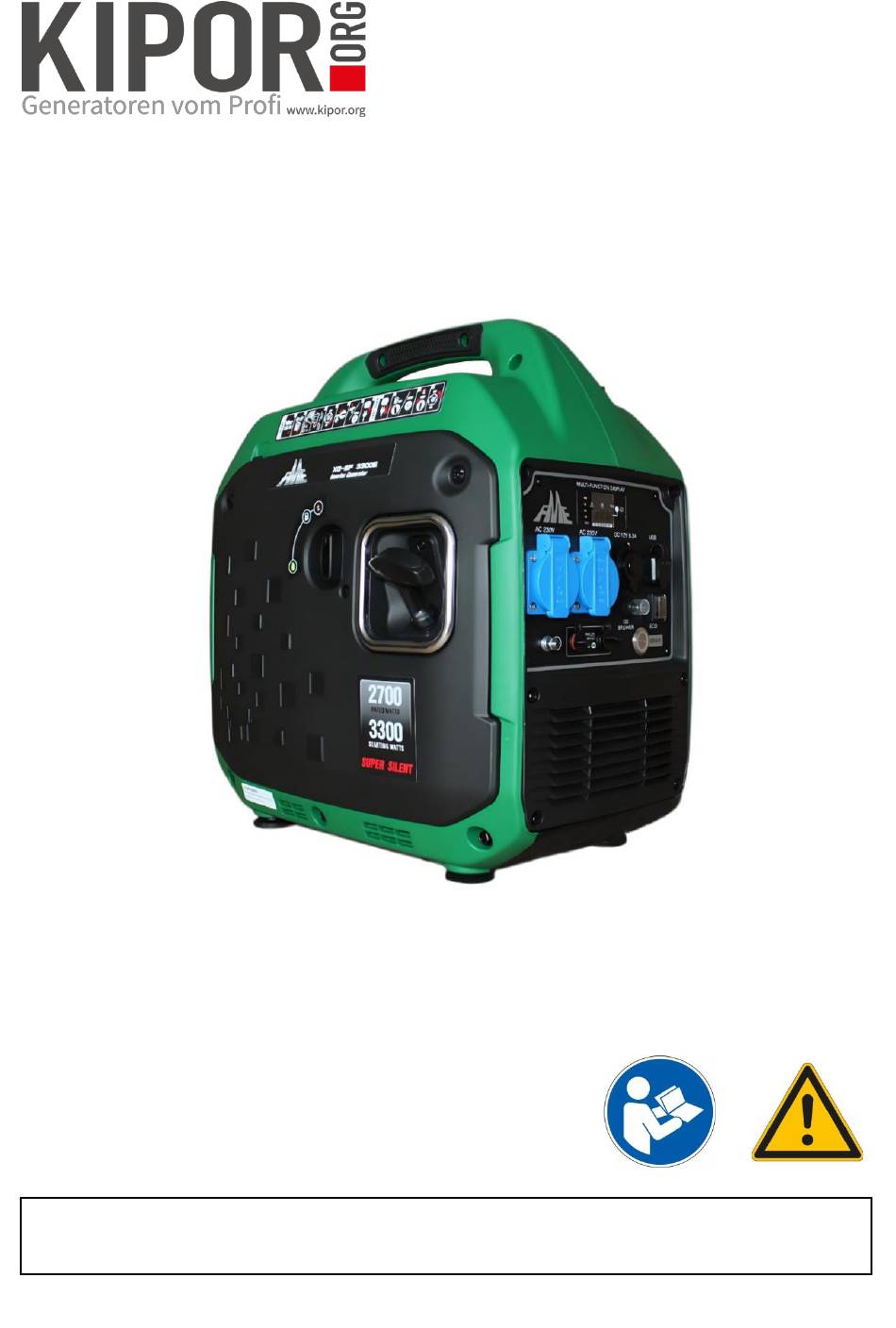

- Seite 1 Betriebsanleitung Modell — FME XG-SF 3000E INDUSTRIE-GENERATOR Wichtig: Diese Anleitung enthält wichtige Sicherheitshinweise, welche strikt befolgt werden sollten. Bevor Sie den Generator in Betrieb nehmen, sollten Sie diese Anleitung aufmerksam gelesen und verstanden haben. Kipor.org GmbH, Versmold, (DE)
- Seite 2 FME XG-SF 3300E EINFÜHRUNG EINFÜHRUNG Wir beglückwünschen Sie zu dem Erwerb Ihres Benzin Inverter Generators und wünschen Ihnen viel Freude. Bitte befolgen Sie vor der Ingebrauchnahme des Aggregates die Anweisungen dieser Anleitung. DEFINITION DER SICHERHEITSHINWEISE GEFAHR „GEFAHR“ weist auf eine gefährliche Situation hin, welche bei Unachtsamkeit zum Tod führen kann. WARNUNG Weist auf eine Gefahr hin, welche zu leichten und/oder mittelschweren Verletzungen führen kann.
-
Seite 3: Sicherheitshinweise
FME XG-SF 3300E SICHERHEITSHINWEISE SICHERHEITSHINWEISE Rotierende Teile können sich beispielsweise in Haaren verfangen. Bei Berührung mit rotierenden Teilen können Schnittverletzungen oder auch traumatische Amputationen die Folge sein. Halten Sie jegliche Körperteile von rotierenden Teilen fern und binden Sie Ihre Haare zusammen. - Seite 4 FME XG-SF 3300E SICHERHEITSHINWEISE Eine Überlastung der Betriebskapazität kann zu Schäden am Generator und den angeschlossenen Verbrauchern führen Überlasten Sie den Generator nicht Nehmen Sie keine Modifikationen am Generator vor Schließen Sie die Verbraucher immer in der „OFF“ Position an und schalten diese erst danach an Schalten Sie die Verbraucher ab, bevor Sie diese vom Generator trennen Durch eine nicht sachgemäße Handhabung des Aggregates kann dieser einen...
- Seite 5 FME XG-SF 3300E...
-
Seite 6: Das Display
FME XG-SF 3300E DAS DISPLAY... -
Seite 7: Das Bedienfeld
FME XG-SF 3300E DAS BEDIENFELD DER ECO MODUS Der Eco-Modus (Bedienfeld Nr. 2) sorgt dafür, dass sich die vom Generator produzierte Leistung nach dem jeweils angeschlossenen Verbraucher richtet. Somit dreht der Motor langsamer und der Geräuschpegel nimmt stark ab. Benötigt der Generator beispielsweise 2kW wird vom Generator auch nur diese HINWEIS Leistung produziert Ist der Eco-Modus ausgeschaltet, so läuft dieser auf der durchschnittlichen Geschwindigkeit. -
Seite 8: Der Choke Hebel
FME XG-SF 3300E DAS BEDIENFELD DER CHOKE HEBEL Position Beschreibung/Funktion STOP Bringen Sie den Schalter in diese Position, um den Generator zu stoppen. Hinweis: Stoppen Sie den Generator erst, wenn Sie alle Verbraucher abgeschaltet und vom Generator getrennt haben. Befindet sich der Schalter in dieser Position, so ist der Kraftstoffhahn geschlossen und der Generator wird sich aufgrund von Kraftstoffmangel abschalten. -
Seite 9: Anschluss Für Parallelschaltung
FME XG-SF 3300E DAS BEDIENFELD ANSCHLUSS FÜR PARALLELSCHALTUNG Mit dem Anschluss für die Parallelschaltung lassen sich 2 dieser Generatoren miteinander verbinden und so eine höhere Leistung erreichen. Die Leistungssteigerung lässt sich folgendermaßen ermitteln: 2 x Maximalleistung des Generators (2,9kW) = 5,8kW Ca. -
Seite 10: Der Betrieb
FME XG-SF 3300E DER BETRIEB VORBEREITUNG Motoröl auffüllen 1. Öffnen Sie die Wartungs-Klappe 2. Lösen Sie den Öl-Einfüllstutzen (orange) 3. Mit dem im Zubehör enthaltenen Trichter 0,6 Liter auffüllen 4. Den Öl-Einfüllstutzen wieder einsetzen und die Klappe schließen Der Generator wird unbefüllt verschickt und muss vor der ersten Inbetriebnahme HINWEIS befüllt werden Der Generator verfügt über einen Ölmangel-Schalter und schaltet sich bei zu... - Seite 11 FME XG-SF 3300E DER BETRIEB Kraftstoff auffüllen 1. Öffnen Sie den Tankdeckel auf der Oberseite des Generators 2. Geben Sie vorsichtig den Kraftstoff (Benzin) in den Tank 3. Schrauben Sie den Tankdeckel wieder zu Verwenden Sie Benzin mit wenig Bio-Anteil, wir empfehlen E5 (Super; Benzin Bleifrei) und Alkylatbenzin, E10 ist auch möglich, kann aber schneller zu Ablagerungen im Vergaser und den Leitungen führen HINWEIS...
-
Seite 12: Starten Und Stoppen Des Generators
FME XG-SF 3300E DER BETRIEB STARTEN UND STOPPEN DES GENERATORS Stellen Sie sicher, dass Sie alle „Vorbereitungen“ getroffen haben, um den Generator sicher in Betrieb zu nehmen VORSICHT Achten Sie darauf, dass der Generator auf einer ebenen Fläche steht Manueller Start (Seilzugstarter) 1. -
Seite 13: Verbraucher Und Ihr Anlaufstrom
FME XG-SF 3300E DER BETRIEB VERBRAUCHER UND IHR ANLAUFSTROM Verschiedene Verbraucher 1. Bei ohmschen Verbrauchern kann die Wattzahl entsprechend der Nennleistung des Generator angeschlossen werden. 2. Kapazitive Verbraucher haben einen hohen Einschaltstrom, der dazu führt, dass max. 50% der Nennleistung am Generator angeschlossen werden dürfen. Kapazitive Verbraucher sind zum Beispiel Fotoblitzlampen, Schaltnetzteile, elektronische Ladegeräte etc. -
Seite 14: Anschließen Von Elektrischen Verbrauchern
FME XG-SF 3300E DER BETRIEB ANSCHLIEßEN VON ELEKTRISCHEN VERBRAUCHERN 1. Starten Sie den Generator (wie oben beschrieben) 2. Lassen Sie den Motor stabilisieren* bevor Sie Verbraucher anschließen 3. Schließen Sie einen Verbraucher an, achten Sie darauf, dass dieser beim Anschließen abgeschaltet ist 4. -
Seite 15: Der Parallelbetrieb
FME XG-SF 3300E DER BETRIEB Option 3 - Start Knopf Betätigen Sie den „Start Knopf“ am Bedienfeld des Generators um diesen abzuschalten. Bringen Sie den Multifunktionsregler anschließend in die Position „STOP“. Nachdem Sie den Generator mit einer der oben beschriebenen Optionen HINWEIS abgeschaltet haben, stellen Sie das Luftventil am Tankdeckel in die Position „OFF“. -
Seite 16: Wartungsplan
FME SimpleGen WARTUNG Der Betreiber bzw. Besitzer ist für die ordnungsgemäße Wartung verantwortlich VORSICHT Halten Sie sich strikt an die unten aufgeführten Wartungspläne/-punkte Wird der Generator nicht in regelmäßigen Abständen gewartet, kann die Lebensdauer WARNUNG des Generators stark abnehmen oder zu Schäden am Gerät führen Ein versehentliches Starten des Generators während der Wartung kann zu starken und lebensgefährlichen Verletzungen führen GEFAHR... -
Seite 17: Motoröl Wechseln
FME SimpleGen WARTUNG MOTORÖL WECHSELN 1. Positionieren Sie den Generator 30cm über Bodenniveau 2. Öffnen Sie die seitliche Wartungsklappe 3. Entfernen Sie die Öl-Ablassschraube an der Unterseite des Generators 4. Stellen Sie einen kleinen Behälter darunter 5. Entfernen Sie den Öl-Einfüllstutzen und lassen Sie das Öl durch leichtes Kippen in den Behälter fließen 6. -
Seite 18: Luftfilter Reinigen
FME SimpleGen WARTUNG SF 3300E LUFTFILTER REINIGEN 1. Entfernen Sie die Wartungsklappe des Luftfilters an der Oberseite des Generators 2. Öffnen Sie die Luftfilter-Kassette 3. Entfernen Sie den Luftfilter-Schwamm 4. Reinigen Sie den Luftfilter mit Flüssig- Waschmittel und warmem Wasser 5. -
Seite 19: Zündkerze
FME SimpleGen WARTUNG SF 3300E ZÜNDKERZE 1. Entfernen Sie die Wartungsklappe für die Zündkerze 2. Entfernen Sie den Zündkerzen-Stecker 3. Nutzen Sie den beiliegenden Zündkerzen-Schlüssel, um die Zündkerze zu demontieren 4. Prüfen Sie die Zündkerze auf Verunreinigungen oder Beschädigungen 5. Reinigen oder ersetzen Sie die Zündkerze falls nötig 6. -
Seite 20: Problemlösung
FME SimpleGen PROBLEMLÖSUNG / LAGERUNG PROBLEMLÖSUNG Fehler Problem Lösung Generator startet Kraftstoffmangel Füllen Sie Kraftstoff nach nicht Ölmangel Prüfen Sie den Öl-Stand und füllen Sie ggf. Motoröl nach. Da der Generator mit einem Ölmangel-Sensor ausgestattet ist, wird dieser nicht starten, bevor nicht ausreichend Öl aufgefüllt ist. -
Seite 21: Spezifikationen
FME SimpleGen SPEZIFIKATIONEN FME XG-SF 3300E Motor-Modell 165FED/P Starttyp Seilzug; Knopfdruck Öltankkapazität 0,58 L Frequenz 50 Hz Volt 230V Durchschnittliche Ausgangsleistung 2,7 kW Maximale Ausgangsleistung 2,9 kW Faktor Kraftstofftankkapazität 5,8 L Geräuschpegel 56 dB (A) 7m Nettogewicht 21,4 kg... -
Seite 22: Schaltplan
FME SimpleGen SCHALTPLAN... -
Seite 23: Eg-Konformitätserklärung
FME SimpleGen EG KONFORMITÄTSERKLÄRUNG EG Konformitätserklärung Die Firma Kipor.org GmbH Knetterhauser Straße 26 33775 Versmold Geschäftsführer: Alexander Harlinghausen erklärt hiermit, dass die Generatoren der Marke „FME“ XG-SF 2600ER XG-SF 3600ER XG-SF 3300E XG-SF 4000ER XG-SF 5600D 6000iD 8000iD DF-8000 SP7000D allen relevanten Anforderungen folgender Richtlinien entsprechen: 2006/42/EC, 2014/30/EU, 2000/14/EC, 20112/19/EU;...
