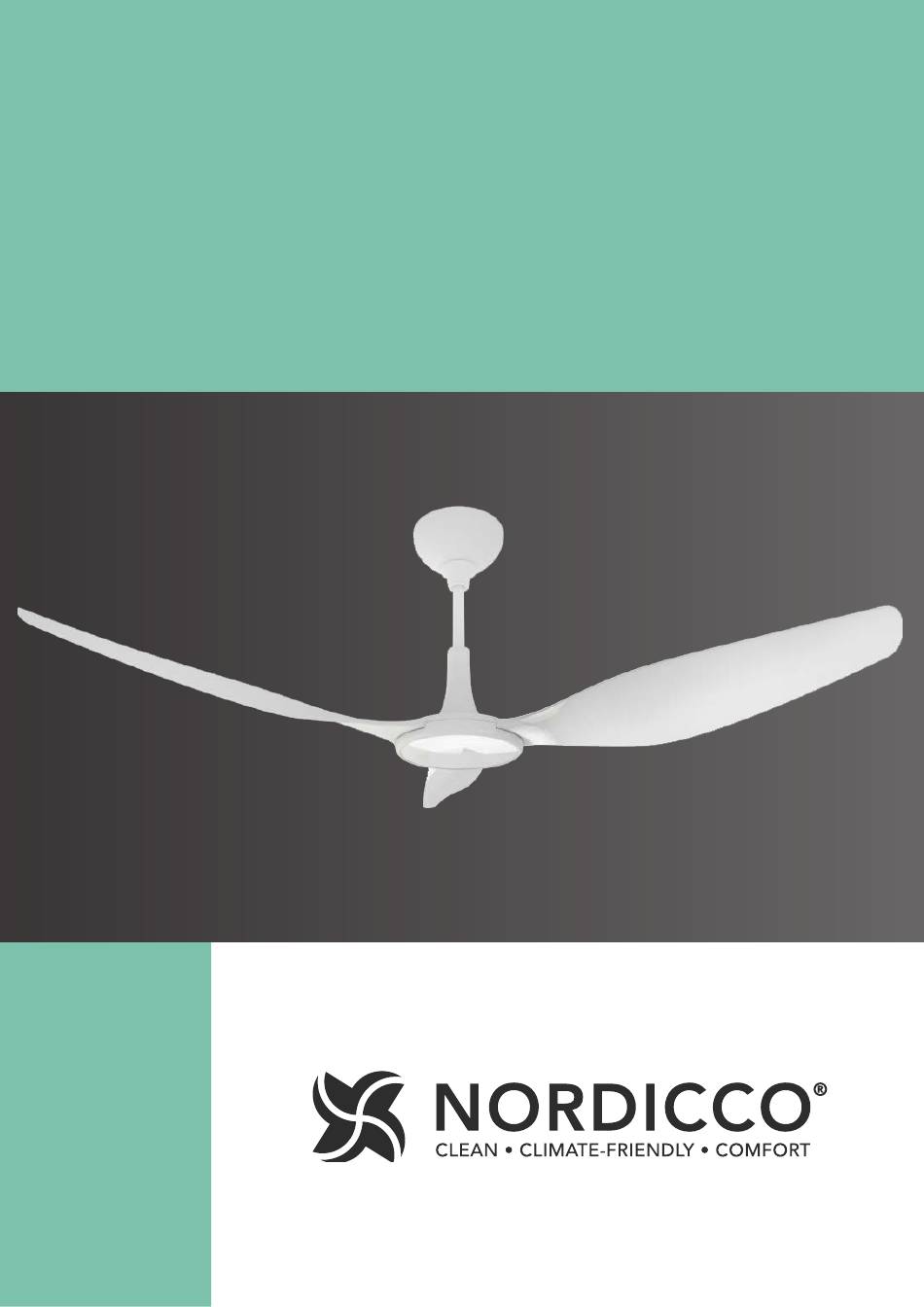

- Seite 1 INSTALLATION MANUAL INSTALLATIONSMANUAL INSTALLATIONSHANDBUCH NORDICCO NORTHERN AIR MINI ® ENGLISH - DANSK - DEUTSCH - SVENSKA Vers. 4.0...
-
Seite 2: Inhaltsverzeichnis
Content/Indholdsfortegnelse/Inhaltsverzeichnis/ Innehållsförteckning English ..........................1 Caution & Safety ........................... 1 Introduction ........................... 2 Pre-Installation ..........................5 Installing the fan ........................... 8 Information ..........................14 Dansk ..........................16 Generel sikkerhedsinformation ....................16 Introduktion ..........................17 Før installationen ........................21 Installation af ventilatoren ......................24 Information .......................... -
Seite 34: Deutsch
Fremdkörper zwischen rotierende Ventilatorflügel ein. 10. Kinder dürfen nicht mit dem Ventilator spielen. 11. Die Produktgarantie von Nordicco A/S deckt keine Geräteschäden oder -ausfälle ab, die durch unsachgemäße Installation oder Verwendung verursacht wurden. 12. Falls eine ungewöhnliche oszillierende Bewegung beobachtet wird, stellen die Verwendung des Ventilators sofort ein und wenden Sie sich an Nordicco A/S/den Vertreter/entsprechend qualifizierte Personen. -
Seite 35: Introduktion
Introduktion Der NORTHERN AIR ® MINI Ventilator ist eine effiziente, wirtschaftliche und stilvolle Wahl. Wir hoffen, dass der Ventilator Ihr Raumklima verbessert. Produktübersicht 1,5 m (5 ft) 525 mm (1.7 ft) 200 mm (0.65 ft) Produktspezifikationen – 1.5 m (5 ft) NORTHERN AIR MINI Ventilator ®... -
Seite 36: Vorsichtsmaßnahmen Bei Der Installation
Vorsichtsmaßnahmen bei der Installation 1. Die Installation dieses Ventilators erfordert eine Plattform/Gerüst, die das Gewicht des Ventilators plus Installateur(e) tragen kann. 2. Bitte schalten Sie vor der Installation die gesamte Stromversorgung aus, um das Risiko eines Stromschlags zu vermeiden. 3. Die gesamte elektrische Verkabelung muss den nationalen elektrischen Vorschriften, Normen und den örtlichen Elektrogesetzen entsprechen und muss von professionellen Technikern durchgeführt werden. -
Seite 37: Platzierung Und Abstand Zwischen Ventilator Und Hvac Diffuser
C. Die Spitze des Tragflächenprofils muss mindestens 0,3 m (0,98 ft) vom Balken/der Decke entfernt sein und darf keine Hindernisse aufweisen. D. Der Abstand zwischen Ventilatoren muss mindestens das 2,5-fache des Durchmessers der Ventilatoren betragen. Der Abstand zu einer Wand muss mindestens 0,6 m (2 ft) betragen. Platzierung und Abstand zwischen Ventilator und HVAC Diffuser Der Ventilator befindet sich über dem HLK-Auslass •... -
Seite 38: Bevor Sie Anfangen
Bevor Sie Anfangen Packungsinhalt Motor*1 Fixed Bracket*1 Yoke*1 Extension Tube Unit*1 Canopy*1 Circuit Box Unit*1 Remote Control *1 Air Blade Bolt Kit (M6 20L Bolt Kit) Closed-End Wire Connector*6 Standard Allen Wrench Kit Air Blade *3 ® NORTHERN AIR MINI FAN Installation Manual... -
Seite 39: Erforderliche Werkzeuge Für Die Installation
Erforderliche Werkzeuge für die Installation Mechanische Installation Electronische Installation Installation des Yoke Befestigen Sie das Yoke mit Kabelschneider für Allzweckmesser Abspanndraht Multimeter geeigneter Hardware an der Drehmomentschlüssel 4,9-24,51 Crimpzangen Montagestruktur (wir Nm. (50-250 Kgf.cm) Paar Abisolierzangen Nr. 10 bis empfehlen M6- Standard-Inbusschlüsselsatz Nr. -
Seite 40: Checkliste Vor Der Installation
Checkliste vor der Installation Ausgestattet mit entsprechendem Montagesatz für Dachneigung. Achtung: Der Ventilator ist für die Installation an geraden Decken vorgesehen Bei der Montage auf einer geneigten Fläche muss die feste Halterung so montiert werden, dass der Schrägwinkel eingestellt werden kann. Siehe Abbildung unten*. Beachten Sie, dass die Klammer nur in eine Richtung gedreht werden kann. -
Seite 41: Installationsprozess
Installationsprozess -Befestigen Sie das Yoke mit geeigneter Hardware an der Montagestruktur. * Wir empfehlen M6-Schraubensätze. -Nehmen Sie die Motoreinheit und die Verlängerungsrohreinheit heraus. Lösen Sie die Schraubensätze der Verlängerungsrohreinheit. -Führen Sie das Verlängerungsrohr mit den Motor Wires und dem Safety Cable durch. -Stecken Sie die Welle des Motors zwischen zwei Klemmen des Verlängerungsrohrs, sichern Sie dann das Sicherheitskabel und zwei Klemmen... - Seite 42 -Schieben Sie die Motoreinheit in das Yoke. -Befestigen Sie alle festen Halterungsteile der Reihe nach. *Empfohlenes Anzugsdrehmoment: 5 Nm. (50 kgf.cm) -Trennen Sie die Teile: Circuit Box Unit und Bracket. -Schieben Sie das Bracket in das Yoke und befestigen Sie sie. *Empfohlenes Anzugsdrehmoment: 5Nm.
- Seite 43 -Verwenden Sie einen Kabelverbinder, um die entsprechenden roten/gelben/schwarzen Kabel sowohl vom Circuit Box Unit als auch vom Motor anzuschließen. -Installieren Sie das Sicherheitskabel mit dem Schraubensatz am Yoke. *Empfohlenes Anzugsdrehmoment: 5Nm. (50 kgf.cm) Die Antenne darf nicht mit Drähten verheddert und mit einem Baldachin abgedeckt werden.
- Seite 44 -Lösen Sie die Befestigungsschraubensätze am Yoke, heben Sie den Baldachin an und befestigen Sie sie dann an der fixed Bracket. * Stellen Sie sicher, dass alle Drähte und Sicherheitskabel in der Haube verstaut sind. -Richten Sie zwei Befestigungslöcher in jedem Flügel mit dem Motor aus und sichern Sie ihn mit dem Bolt Kit.
- Seite 45 Ventilatoranschluss Achtung • Um das Risiko eines Stromschlags zu vermeiden, vergewissern Sie sich bitte, dass die Verkabelung in einem guten elektrischen Zustand ist und dass die gesamte Stromversorgung getrennt werden ist. Die obige Verkabelung soll von einem qualifizierten Elektriker durchgeführt werden. •...
-
Seite 46: Installation Der Batterien
RF Fernbedienung KNOPF FUNKTION Drücken Sie jede Taste, um den Ventilator einzuschalten, dann können Sie die Luftmenge einstellen. Die Zahlen erhöhen das Luftvolumen in numerischer Reihenfolge von niedrig nach hoch (1 niedrigste bis 6 höchste Lautstärke). Drücken Sie jede Taste und der Lüfter gibt einen kurzen Piepton ab, der anzeigt, dass Sie den Lüfter erfolgreich aktiviert haben. -
Seite 47: Information
▲ ACHTUNG – Bitte verwenden Sie dieses Gerät gemäß den Anweisungen des Herstellers. Bei Fragen wenden Sie sich bitte an NORDICCO®. ▲ ACHTUNG – Schalten Sie das Gerät aus, bevor Sie es warten oder reinigen. Stellen Sie sicher, dass die Stromversorgung während dieses Vorgangs nicht versehentlich eingeschaltet werden kann. - Seite 48 Sie sicher, dass die Montagestruktur stark genug ist, um den Ventilator und das Kabel zu tragen, stellen Sie sicher, dass Sie Ihre Kabel verwendet und festgezogen haben. Wenn die Kabel nicht installiert wurden, empfiehlt Nordicco A/S die Kabelinstallation mit anschließender erneuter Überprüfung durchzuführen. Wenden Sie sich bitte an den Kundendienst, wenn das Wackeln weiterhin besteht.
