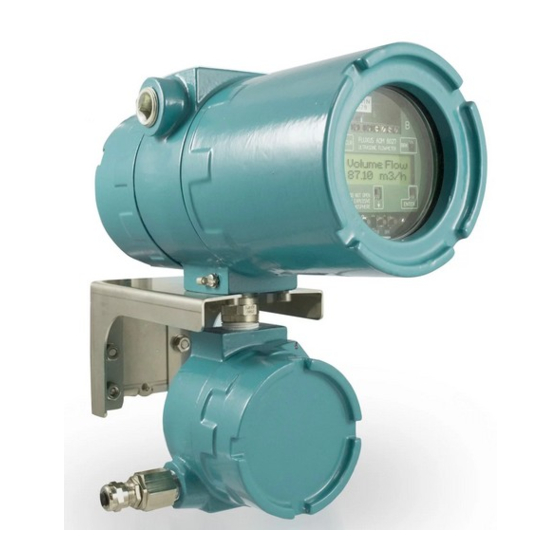

Flexim FLUXUS G800 Bedienungsanleitung

Ultraschall-durchflussmessgerät für gase in explosionsgefährdeten bereichen
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
UMFLUXUS_G8V4-6-1DE
Ultraschall-Durchflussmessgerät
für Gase in explosionsgefährdeten Bereichen
FLUXUS G800
FLUXUS G801

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Flexim FLUXUS G800

Inhaltszusammenfassung für Flexim FLUXUS G800

  • Seite 1 Bedienungsanleitung UMFLUXUS_G8V4-6-1DE Ultraschall-Durchflussmessgerät für Gase in explosionsgefährdeten Bereichen FLUXUS G800 FLUXUS G801...
  • Seite 2 FLUXUS ist ein eingetragenes Warenzeichen der FLEXIM GmbH. FLEXIM GmbH Boxberger Straße 4 12681 Berlin Deutschland Tel.: +49 (30) 936 67 660 Fax: +49 (30) 936 67 680 E-mail: flexim@flexim.de www.flexim.de Bedienungsanleitung für FLUXUS G80x UMFLUXUS_G8V4-6-1DE, 2018-10-10 Copyright (©) FLEXIM GmbH 2018...
  • Seite 3 FLUXUS G80x Die Sprache, in der die Anzeigen auf dem Messumformer erscheinen, kann eingestellt werden (siehe Abschnitt 10.5). The transmitter can be operated in the language of your choice (see section 10.5). Il est possible de sélectionner la langue utilisée par le transmetteur à l'écran (voir section 10.5). El caudalímetro puede ser manejado en el idioma de su elección (ver sección 10.5).
  • Seite 4 FLUXUS G80x UMFLUXUS_G8V4-6-1DE, 2018-10-10...

  • Seite 5: Inhaltsverzeichnis

    Installation des FLUXUS G800 ........
  • Seite 6 FLUXUS G80x Inhalt Dämpfungsmatten ..............67 Sensordämpfungsmatten .
  • Seite 7 Inhalt FLUXUS G80x Einstellungen ................113 16.1 Uhrzeit und Datum.
  • Seite 8 FLUXUS G80x Inhalt UMFLUXUS_G8V4-6-1DE, 2018-10-10...

  • Seite 9: Einführung

    Bedienungsanleitung haben, dann teilen Sie uns diese bitte mit, damit wir sie bei Neuauflagen berücksich- tigen können. Der Inhalt der Bedienungsanleitung kann jederzeit verändert werden. Alle Urheberrechte liegen bei der FLEXIM GmbH. Ohne schriftliche Erlaubnis von FLEXIM dürfen von dieser Bedienungsanleitung keine Vervielfältigungen jeglicher Art vor- genommen werden.

  • Seite 10: Handhabung

    FLUXUS G80x 2 Handhabung Handhabung Eingangskontrolle Das Messgerät hat im Werk eine Funktionsprüfung durchlaufen. Überprüfen Sie es bei Lieferung auf eventuelle Trans- portschäden. Prüfen Sie, dass die Spezifikationen des gelieferten Messgeräts den auf der Bestellung angegebenen Spezifikationen entsprechen. Typ und Seriennummer des Messumformers sind auf dem Typenschild angegeben. Der Sensortyp ist auf die Sensoren aufgedruckt.

  • Seite 11: Grundlagen

    3 Grundlagen FLUXUS G80x Grundlagen Bei der Ultraschall-Durchflussmessung wird die Strömungsgeschwindigkeit des in einem Rohr fließenden Fluids be- stimmt. Weitere Messgrößen (z.B. Volumenstrom, Massenstrom) werden von der Strömungsgeschwindigkeit und, falls er- forderlich, zusätzlichen Messgrößen abgeleitet. Messsystem Das Messsystem besteht aus dem Messumformer, den Ultraschallsensoren mit den Sensorkabeln und dem Rohr, an dem gemessen wird.
  • Seite 12 FLUXUS G80x 3 Grundlagen Schallgeschwindigkeit c Die Geschwindigkeit, mit der sich der Schall ausbreitet. Die Schallgeschwindigkeit hängt von den mechanischen Eigen- schaften des Fluids oder Rohrmaterials ab. Bei Rohrmaterialien und anderen Festkörpern wird zwischen der longitudina- len und der transversalen Schallgeschwindigkeit unterschieden. Für die Schallgeschwindigkeit einiger Fluide und Rohr- materialien siehe Anhang C.1.

  • Seite 13: Messung Der Strömungsgeschwindigkeit

    3 Grundlagen FLUXUS G80x 3.2.2 Messung der Strömungsgeschwindigkeit Die Signale werden von einem Sensorpaar abwechselnd in und entgegen der Flussrichtung gesendet und empfangen. Wenn das Fluid, in dem sich die Signale ausbreiten, fließt, werden die Signale mit dem Fluid mitgeführt. Diese Verschie- bung bewirkt beim Signal in Flussrichtung eine Verkürzung und beim Signal entgegen der Flussrichtung eine Verlänge- rung der Strecke im empfangenden Sensor (siehe Abb.

  • Seite 14: Messanordnungen

    FLUXUS G80x 3 Grundlagen Signal entgegen Signal in der Flussrichtung Flussrichtung ∆t Abb. 3.4: Laufzeitdifferenz ∆t Messanordnungen 3.3.1 Begriffe Durchstrahlungsanordnung Die Sensoren sind auf gegenüberliegenden Seiten des Rohrs montiert (siehe Abb. 3.5). Reflexanordnung Die Sensoren sind auf derselben Seite des Rohrs montiert (siehe Abb. 3.6). Abb.
  • Seite 15 3 Grundlagen FLUXUS G80x Sensorabstand Abstand zwischen den Sensoren. Er wird an den Innenkanten der Sensoren gemessen. Reflexanordnung Sensorabstand Durchstrahlungsanordnung Sensorabstand (positiver Sensorabstand) Durchstrahlungsanordnung (negativer Sensorabstand) Sensorabstand Schallstrahlebene Ebene in der ein, zwei oder mehrere Schallwege oder Strahlen liegen (siehe Abb. 3.9). 2 Schallwege 2 Strahlen in einer Ebene...

  • Seite 16: Beispiele

    FLUXUS G80x 3 Grundlagen 3.3.2 Beispiele 1-Strahl-Durchstrahlungsanordnung 1-Strahl-Reflexanordnung 1 Sensorpaar 1 Sensorpaar 1 Schallweg 2 Schallwege 1 Strahl 1 Strahl 1 Ebene 1 Ebene 2-Strahl-Durchstrahlungsanordnung 2-Strahl-2-Ebenen-Reflexanordnung 2 Sensorpaare 2 Sensorpaare 1 Schallweg 2 Schallwege 2 Strahlen 2 Strahlen 1 Ebene 2 Ebenen X-Anordnung versetzte...

  • Seite 17: Beschreibung Des Messumformers

    Der Messumformer hat 1 Gehäuse. Das Bedienungsfeld befindet sich an der Vorderseite des Gehäuses. Die Tasten wer- den bei geschlossenem Gehäuse mit einem Magnetstift bedient. Die Klemmen für den Anschluss der Sensoren, Ausgänge und Spannungsversorgung befinden sich an der Rückseite des Gehäuses (siehe Abb. 4.2) Abb. 4.1: FLUXUS G800 Abb. 4.2: FLUXUS G801 UMFLUXUS_G8V4-6-1DE, 2018-10-10...

  • Seite 18: Tastatur

    FLUXUS G80x 4 Beschreibung des Messumformers Tastatur Die Tastatur besteht aus 5 Tasten. Tab. 4.1: Allgemeine Funktionen ENTER Bestätigen der Auswahl oder der Eingabe BRK + CLR + ENTER RESET: Drücken Sie diese drei Tasten gleichzeitig, um eine Fehlfunktion zu beheben. Der Re- set kommt einem Neustart des Messumformers gleich.

  • Seite 19: Auswahl Der Messstelle

    5 Auswahl der Messstelle FLUXUS G80x Auswahl der Messstelle Achtung! Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS). Die richtige Auswahl der Messstelle ist für zuverlässige Messergebnisse und eine hohe Messgenauigkeit entscheidend. Eine Messung ist an einem Rohr möglich, wenn •...

  • Seite 20: Ungestörtes Strömungsprofil

    FLUXUS G80x 5 Auswahl der Messstelle Ungestörtes Strömungsprofil Viele Durchflusselemente (z.B. Krümmer, Schieber, Ventile, Regelventile, Pumpen, Reduzierungen, Erweiterungen) ver- ursachen eine lokale Verzerrung des Strömungsprofils. Das für eine korrekte Messung erforderliche, axialsymmetrische Strömungsprofil im Rohr ist dann nicht mehr gegeben. Durch sorgfältige Auswahl der Messstelle ist es möglich, den Ein- fluss von Störquellen zu reduzieren.
  • Seite 21 5 Auswahl der Messstelle FLUXUS G80x Tab. 5.2: Empfohlene Abstände zu Störquellen; D - Nenndurchmesser an der Messstelle, l - empfohlener Abstand Störquelle: T-Stück Einlauf: l ≥ 100 D Auslauf: l ≥ 20 D Störquelle: Erweiterung Einlauf: l ≥ 60 D Auslauf: l ≥...

  • Seite 22: Störschalleinfluss

    FLUXUS G80x 5 Auswahl der Messstelle Störschalleinfluss Die Ultraschallwellen breiten sich nicht nur im Fluid, sondern auch in der Rohrwand aus (siehe Abb. 5.1). An Flanschen werden sie reflektiert. Ultraschallwellen im Fluid (Messsignal) Ultraschallwellen in der Rohrwand (Rohrwandsignal) Abb. 5.1: Ausbreitung der Ultraschallwellen Die reflektierten Rohrwandsignale können sich störend auf die Messung auswirken, insbesondere, wenn: •...

  • Seite 23: Auswahl Der Messstelle Unter Berücksichtigung Von Strömungsprofil Und Störschalleinfluss

    5 Auswahl der Messstelle FLUXUS G80x Tab. 5.3: Zu vermeidende Messstellen Beispiel: Fluid: Erdgas Rohrmaterial: Edelstahl : 3000 m/s : 400 m/s Anzahl der Schallwege: 2 = 7.5 D Der Bereich (7.5 ± 2) D ist für die Montage der Sensoren ungünstig. Auswahl der Messstelle unter Berücksichtigung von Strömungsprofil und Störschalleinfluss •...
  • Seite 24 FLUXUS G80x 5 Auswahl der Messstelle Nicht immer lassen sich die beiden Forderungen miteinander vereinbaren. Wählen Sie die Messstelle dann so, dass der Störschalleinfluss minimal und die Messstelle weitmöglichst von Störungen des Strömungsprofils entfernt ist. Beispiel: Fluid: Erdgas Rohrmaterial: Edelstahl Länge von Rohrsegment 1: 20 D Länge von Rohrsegment 2: 5 D Anzahl der Schallwege: 2...

  • Seite 25: Auswahl Der Messanordnung Unter Berücksichtigung Des Messbereichs Und Der Messbedingungen

    5 Auswahl der Messstelle FLUXUS G80x Auswahl der Messanordnung unter Berücksichtigung des Messbereichs und der Messbedingungen 1-Strahl-Durchstrahlungsanordnung 1-Strahl-Reflexanordnung • größerer Strömungsgeschwindigkeits- und Schallge- • kleinerer Strömungsgeschwindigkeits- und Schallge- schwindigkeitsbereich im Vergleich zur Reflexanordnung schwindigkeitsbereich im Vergleich zur Durchstrahlungs- anordnung • Einsatz bei Belagsbildung an der Rohrinnenwand oder bei stark akustisch dämpfenden Gasen oder Flüssigkei- •...

  • Seite 26: Auswahl Der Schallstrahlebene In Der Nähe Eines Krümmers

    FLUXUS G80x 5 Auswahl der Messstelle Auswahl der Schallstrahlebene in der Nähe eines Krümmers Bei senkrechtem Rohrverlauf Bei waagerechtem Rohrverlauf Flussrichtung Krümmerebene Krümmerebene Flussrichtung • Schallstrahlebene (siehe Abschnitt 3.3.1) wird im Winkel • Schallstrahlebene (siehe Abschnitt 3.3.1) wird im Winkel von 90°...

  • Seite 27: Installation Des Fluxus G800

    6 Installation des FLUXUS G800 FLUXUS G80x Installation des FLUXUS G800 Achtung! Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS). Standort • Wählen Sie die Messstelle entsprechend den Empfehlungen in Kapitel 3 und 5 aus.
  • Seite 28 FLUXUS G80x 6 Installation des FLUXUS G800 Spannungsversorgung Ausgänge Potentialausgleichsklemme, oberes Gehäuse Potentialausgleichsklemme, unteres Gehäuse Sensoren Messkanal B Sensoren Messkanal A Abb. 6.2: Anschlüsse des Messumformers N/L- L1/L+ N/L- FLUXUS G800, G800L, G800LP, FLUXUS G800P (Messumformer ohne Frequenzausgang) L1/L+ L1(+)

  • Seite 29: Anschluss Der Sensoren

    6 Installation des FLUXUS G800 FLUXUS G80x Abb. 6.4: Klemmenbezeichnung des Messumformers (Sensoren) Anschluss der Sensoren Hinweis! Wenn Sensoren ausgetauscht oder hinzugefügt werden, muss auch das Sensormodul ausgetauscht oder hinzugefügt werden (siehe Abschnitt 6.9). Es wird empfohlen, die Kabel vor dem Anschließen der Sensoren von der Messstelle zum Messumformer zu legen, um die Anschlussstelle nicht zu belasten.

  • Seite 30: Anschluss

    FLUXUS G80x 6 Installation des FLUXUS G800 Achtung! Um eine gute Hochfrequenzabschirmung zu gewährleisten, ist es wichtig, einen guten elektrischen Kontakt des äußeren Schirms zum Überwurf (und damit zum Gehäuse) herzustellen. • Befestigen Sie die Kabelverschraubung, indem Sie den Überwurf auf den Körper drehen (siehe Abb. 6.5).
  • Seite 31 6 Installation des FLUXUS G800 FLUXUS G80x Verlängerungskabel Sensorkabel zurückgekämmter zurückgekämmter äußerer Schirm äußerer Schirm Verlängerungskabel Einsatz Überwurf Körper Kabelverschraubung Abb. 6.7: Anschluss des Verlängerungs- und Sensorkabels an das Klemmengehäuse JB01 • Konfektionieren Sie das Verlängerungskabel. • Kürzen Sie den äußeren Schirm und kämmen Sie ihn über den Einsatz zurück.
  • Seite 32 FLUXUS G80x 6 Installation des FLUXUS G800 Für die Klemmenbelegung des Sensorkabels siehe Abb. 6.7 und Tab. 6.5. Tab. 6.3: Klemmenbelegung (Sensorkabel) Klemme Anschluss Sensor (Seele) Sensor (Schirm) Sensor (Schirm) Sensor (Seele) 6.5.2.2 Anschluss mit Potentialtrennung Wenn die Erdung auf gleichem Potential nicht sichergestellt werden kann z.B. bei Messanordnungen mit sehr langen Ver- längerungskabeln, müssen Verlängerungskabel und Klemmengehäuse voneinander isoliert werden.

  • Seite 33: Anschluss Der Spannungsversorgung

    6 Installation des FLUXUS G800 FLUXUS G80x • Führen Sie das Verlängerungskabel in das Klemmengehäuse ein. • Konfektionieren Sie das Verlängerungskabel. • Kürzen Sie den äußeren Schirm und kämmen Sie ihn zurück. • Ziehen Sie das Verlängerungskabel so weit zurück, bis der zurückgekämmte äußere Schirm unter der Schirmklemme liegt (siehe Abb.

  • Seite 34: Anschluss Der Ausgänge

    FLUXUS G80x 6 Installation des FLUXUS G800 Überwurf Einsatz Körper Abb. 6.9: Kabelverschraubung FLUXUS G800, G800L, G800LP, FLUXUS G800C24, LC24 FLUXUS G800P (Messumformer ohne Frequenzausgang): FLUXUS G800P (Messumformer mit Frequenzausgang): L1(+) N/L- N(-) Spannungs- Spannungs- L1/L+ versorgung versorgung Ausgänge (nicht eigensicher) (eigensicher) Ausgänge...
  • Seite 35 6 Installation des FLUXUS G800 FLUXUS G80x Tab. 6.7: Beschaltung der Ausgänge Ausgang Messumformer externe Anmerkung Beschaltung interne Schaltung Anschluss aktive Stromschleife Stromschleife/ HART < 500 Ω I1/I2: 2/4 (+) G800 G800L Strom bei Messumformerstörung: ≈ 0 fault I1/I2: 1/3 (-)
  • Seite 36 FLUXUS G80x 6 Installation des FLUXUS G800 Tab. 6.7: Beschaltung der Ausgänge Ausgang Messumformer externe Anmerkung Beschaltung interne Schaltung Anschluss Frequenz- = 5...30 V ausgang F1: 2 (+) [kΩ] = U [mA] (open collector) = 2...100 mA G800P = 0.8 mA...
  • Seite 37 6 Installation des FLUXUS G800 FLUXUS G80x 6.7.1 Eigensicherer passiver Stromausgang Ex ib Der Stromausgang darf mit max. 28.2 V DC/0.76 W gespeist werden. Tab. 7: Beschaltung des Stromausgangs Ex ib Ausgang Messumformer externe Anmerkung Beschaltung interne Schaltung Anschluss passive = 28.2 V, P...

  • Seite 38: Anschluss Der Seriellen Schnittstelle

    (siehe Abb. 6.1). farbige Ader des Kabels des RS232-Adapter Abb. 6.1: RS232-Schnittstelle des FLUXUS G800 • Stecken Sie den RS232-Adapter so in die Buchse, dass die farbige Ader des Kabels auf der markierten Seite der Buch- se ist.

  • Seite 39: Installation Des Fluxus G801

    7 Installation des FLUXUS G801 FLUXUS G80x Installation des FLUXUS G801 Achtung! Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS). Standort • Wählen Sie die Messstelle entsprechend den Empfehlungen in Kapitel 3 und 5 aus. •...
  • Seite 40 FLUXUS G80x 7 Installation des FLUXUS G801 Potential- ausgleichs- klemme Sensoren Messkanal A Sensoren Messkanal B Ausgänge Spannungs- versorgung Abb. 7.2: Anschlüsse des Messumformers FLUXUS G801**-A10****-AA, G801**-A10****-AP: FLUXUS G801C24, G801**-A10****-FF: Abb. 7.3: Klemmenbezeichnung des Messumformers UMFLUXUS_G8V4-6-1DE, 2018-10-10...

  • Seite 41: Anschluss Der Sensoren

    7 Installation des FLUXUS G801 FLUXUS G80x Anschluss der Sensoren Hinweis! Wenn Sensoren ausgetauscht oder hinzugefügt werden, muss auch das Sensormodul ausgetauscht oder hinzugefügt werden (siehe Abschnitt 7.9). Es wird empfohlen, die Kabel vor dem Anschließen der Sensoren von der Messstelle zum Messumformer zu legen, um die Anschlussstelle nicht zu belasten.
  • Seite 42 FLUXUS G80x 7 Installation des FLUXUS G801 Tab. 7.1: Klemmenbelegung (Verlängerungskabel) Klemme Anschluss weißes oder markiertes Kabel (Seele) weißes oder markiertes Kabel (Schirm) braunes Kabel (Schirm) braunes Kabel (Seele) 7.5.2 Anschluss des Verlängerungskabels an das Klemmengehäuse 7.5.2.1 Anschluss ohne Potentialtrennung (Standard) Der Anschluss des Verlängerungskabels an das Klemmengehäuse ohne Potentialtrennung stellt sicher, dass Sensor, Klemmengehäuse und Messumformer auf dem gleichen Potential liegen.

  • Seite 43: Anschluss Mit Potentialtrennung

    7 Installation des FLUXUS G801 FLUXUS G80x • Konfektionieren Sie das Verlängerungskabel. • Kürzen Sie den äußeren Schirm und kämmen Sie ihn über den Einsatz zurück. • Drehen Sie die Dichtringseite des Körpers fest in das Klemmengehäuse. • Führen Sie das Verlängerungskabel in das Klemmengehäuse ein. Achtung! Um eine gute Hochfrequenzabschirmung zu gewährleisten, ist es wichtig, einen guten elektrischen Kontakt des äußeren Schirms zum Überwurf (und damit zum Klemmengehäuse) herzustellen.
  • Seite 44 FLUXUS G80x 7 Installation des FLUXUS G801 K L 2 K L 1 Schirmklemme Sensorkabel Verlängerungskabel zurückgekämmter äußerer äußerer Schirm Schirm Verlängerungskabel Einsatz Überwurf Körper Kabelverschraubung Abb. 7.7: Anschluss des Verlängerungs- und Sensorkabels an das Klemmengehäuse JB01 • Führen Sie das Verlängerungskabel in das Klemmengehäuse ein. •...

  • Seite 45: Anschluss Der Spannungsversorgung

    7 Installation des FLUXUS G801 FLUXUS G80x Für die Klemmenbelegung des Sensorkabels siehe Abb. 7.7 und Tab. 7.5. Tab. 7.5: Klemmenbelegung (Sensorkabel) Klemme Anschluss Sensor (Seele) Sensor (Schirm) Sensor (Schirm) Sensor (Seele) Anschluss der Spannungsversorgung Achtung! Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS).

  • Seite 46: Anschluss Der Ausgänge

    FLUXUS G80x 7 Installation des FLUXUS G801 Tab. 7.6: Anschluss der Spannungsversorgung Klemme Anschluss Klemme Anschluss Erde Erde Null Phase 100…240 V AC Anschluss der Ausgänge Achtung! Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS). Achtung! Die Ausgänge dürfen nur an einen Kleinspannungsstromkreis angeschlossen werden (max.
  • Seite 47 7 Installation des FLUXUS G801 FLUXUS G80x Tab. 7.7: Beschaltung der Ausgänge Ausgang Messumformer externe Anmerkung Beschaltung interne Schaltung Anschluss passive Stromschleife Stromschleife/ HART = 4...26.4 V I1/I2: 1/3 (-) G801**-A10****-*P > 0.021 A [Ω] + 4 V Beispiel: = 12 V = 0…380 Ω...
  • Seite 48 FLUXUS G80x 7 Installation des FLUXUS G801 Tab. 7.7: Beschaltung der Ausgänge Ausgang Messumformer externe Anmerkung Beschaltung interne Schaltung Anschluss RS485 120 Ω 14 (A+) Abschlusswiderstand G801**-A10****-*A G801**-A10****-*P 13 (B-) Schirm 15 Die Anzahl, der Typ und die Anschlüsse der Ausgänge sind auftragsspezifisch. ist die Summe aller ohmschen Widerstände im Stromkreis (z.B.

  • Seite 49: Anschluss Der Seriellen Schnittstelle

    7 Installation des FLUXUS G801 FLUXUS G80x Anschluss der seriellen Schnittstelle Achtung! Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS). Die RS232-Schnittstelle kann nur außerhalb einer explosiven Atmosphäre angeschlossen werden, da das Gehäuse geöff- net werden muss (siehe Abb. 7.1). •...

  • Seite 50: Sensormodul (Sensprom)

    FLUXUS G80x 7 Installation des FLUXUS G801 Sensormodul (SENSPROM) Achtung! Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS). Das Sensormodul enthält wichtige Sensordaten für den Betrieb des Messumformers mit den Sensoren. Es ist an die Steckleisten über der Anzeige des Messumformers angeschlossen.

  • Seite 51: Befestigung Der Sensoren

    8 Befestigung der Sensoren FLUXUS G80x Befestigung der Sensoren Rohrvorbereitung • Das Rohr muss stabil sein. Es muss dem Druck standhalten, der durch die Sensorbefestigung entsteht. • Montieren Sie die Dämpfungsmatten (siehe Kapitel 9). • Verwenden Sie Koppelfolie oder tragen Sie einen Strang Koppelpaste entlang der Mittellinie auf die Kontaktfläche der Sensoren auf.
  • Seite 52 FLUXUS G80x 8 Befestigung der Sensoren Montageschritte im Überblick • Schritt 1 Sensorbefestigung Variofix L auseinanderbauen • Schritt 2 Spannschlösser an den Spannbändern befestigen • Schritt 3 ein Spannband am Rohr befestigen • Schritt 4 Schiene an das Spannband schrauben und mit dem zweiten Spannband fixieren •...

  • Seite 53: Demontage Von Variofix L

    8 Befestigung der Sensoren FLUXUS G80x 8.3.1 Demontage von Variofix L • Bauen Sie die Sensorbefestigung Variofix L auseinander (siehe Abb. 8.5). Abdeckung Schraube Mutter Schiene Spannbandklammer Abb. 8.5: Demontage von Variofix L 8.3.2 Befestigung der Spannschlösser an den Spannbändern Wählen Sie die Montageanleitung entsprechend des mitgelieferten Spannschlosses aus: Spannschellenschloss Das Spannschloss ist am Spannband befestigt (siehe Abb.

  • Seite 54: Befestigung Des Spannbands Am Rohr

    FLUXUS G80x 8 Befestigung der Sensoren Abb. 8.8: Ratschenschloss mit Spannband 8.3.3 Befestigung des Spannbands am Rohr Es wird ein Spannband am Rohr befestigt (siehe Abb. 8.9). Die Montage eines zweiten Spannbands erfolgt zu einem spä- teren Zeitpunkt. Metallfeder Spannbandklammer Spannschloss Abb.
  • Seite 55 8 Befestigung der Sensoren FLUXUS G80x Schraube des Schraube des Spannschlosses Spannschlosses Abb. 8.12: Spannschellenschloss mit Spannband Abb. 8.13: Schnell-Spannschloss mit Spannband • Legen Sie das Spannband um das Rohr und schieben Sie es durch das Spannschloss (siehe Abb. 8.13). •...

  • Seite 56: Befestigung Der Schiene Am Rohr

    FLUXUS G80x 8 Befestigung der Sensoren abschneiden Schraube des Hebel Spannschlosses Drehrichtung Abb. 8.16: Ratschenschloss mit Spannband Achtung! Zum Lösen der Schraube und des Spannbands drücken Sie den Hebel nach unten (siehe Abb. 8.16). 8.3.4 Befestigung der Schiene am Rohr •...
  • Seite 57 8 Befestigung der Sensoren FLUXUS G80x Mutter Metallfeder Spannbandklammer 1 Spannschloss Abb. 8.19: Schiene am Rohr Schnell-Spannschloss • Schieben Sie das Spannband durch Spannbandklammer 1 und die Metallfeder (siehe Abb. 8.21 und Abb. 8.19). • Legen Sie das Spannband um das Rohr und schieben Sie es durch das Spannschloss. •...
  • Seite 58 FLUXUS G80x 8 Befestigung der Sensoren Metallfeder Spannband- klammer Abb. 8.22: Spannband mit Metallfeder und Spannbandklammer Abb. 8.23: Ratschenschloss mit Spannband abschneiden Hebel Schraube des Spannschlosses Drehrichtung Abb. 8.24: Ratschenschloss mit Spannband Hinweis! Zum Lösen der Schraube und des Spannbands drücken Sie den Hebel nach unten (siehe Abb. 1.21). •...

  • Seite 59: Einbau Der Sensoren In Variofix L

    8 Befestigung der Sensoren FLUXUS G80x 8.3.5 Einbau der Sensoren in Variofix L • Drücken Sie die Sensoren fest auf die Sensorhalterung in den Abdeckungen, so dass die Sensoren einrasten und fest fi- xiert sind (je Abdeckung ein Sensor). Die Sensorkabel zeigen in entgegengesetzte Richtungen (siehe Abb. 8.26). Abdeckung Sensor- halterung...

  • Seite 60: Befestigung Mit Variofix C

    FLUXUS G80x 8 Befestigung der Sensoren Befestigung mit Variofix C Bei Messung in Reflexanordnung wird eine Sensorbefestigung an der Seite des Rohrs montiert (siehe Abb. 8.29). Bei Messung in Durchstrahlungsanordnung werden zwei Sensorbefestigungen auf gegenüberliegenden Seiten des Rohrs montiert werden (siehe Abb. 8.30). Im Folgenden wird die Montage von einer Sensorbefestigungen beschrieben (Sensoren in Reflexanordnung).

  • Seite 61: Demontage Von Variofix C

    8 Befestigung der Sensoren FLUXUS G80x 8.4.1 Demontage von Variofix C • Bauen Sie die Sensorbefestigung Variofix C auseinander. Um die Abdeckung von der Schiene zu entfernen, biegen Sie die Außenwand der Abdeckung nach außen (siehe Abb. 8.32). Um den Federbügel von der Schiene zu entfernen, schieben Sie ihn über der Einkerbung der Schiene und heben ihn ab (siehe Abb.
  • Seite 62 FLUXUS G80x 8 Befestigung der Sensoren Spannbandklammer Abb. 8.34: Spannband mit Spannbandklammer Spannbandklammer Metallfeder Metallfeder Abb. 8.35: Spannband mit Metallfeder und Spannbandklammer • Positionieren Sie Metallfeder (falls montiert) und Spannbandklammer (siehe Abb. 8.36): – Spannbandklammer bei waagerechten Rohren seitlich am Rohr montieren, falls möglich –...
  • Seite 63 8 Befestigung der Sensoren FLUXUS G80x Montage der Schiene mit Ratschenschloss • Kürzen Sie das Spannband (Rohrumfang + mindestens 120 mm). Hinweis! Die Schnittstelle des Spannbands ist scharfkantig. Verletzungsgefahr! Entgraten Sie scharfe Kanten. • Schieben Sie das Spannband ca. 100 mm durch die Teile 1 und 2 des Ratschenschlosses (siehe Abb. 8.38 a). Abb.
  • Seite 64 FLUXUS G80x 8 Befestigung der Sensoren Metallfeder Ratschenschloss Spannbandklammer Abb. 8.40: Spannband mit Metallfeder, Ratschenschloss und Spannbandklammer am Rohr Abb. 8.41: Ratschenschloss mit Spannband abschneiden Schraube des Hebel Spannschlosses Drehrichtung Abb. 8.42: Ratschenschloss mit Spannband Hinweis! Zum Lösen der Schraube und des Spannbands drücken Sie den Hebel nach unten (siehe Abb. 8.42). •...

  • Seite 65: Einbau Der Sensoren In Variofix C

    8 Befestigung der Sensoren FLUXUS G80x 8.4.3 Einbau der Sensoren in Variofix C • Geben Sie Koppelfolie (oder etwas Koppelpaste für eine kurzzeitige Installation) auf die Kontaktflächen der Sensoren. Die Koppelfolie kann mit ein wenig Koppelpaste auf der Sensorkontaktfläche fixiert werden. Hinweis! Bei Verwendung von Koppelfolie: Wenn das Signal für die Messung nicht ausreichend ist, verwen- den Sie statt der Koppelfolie die Koppelpaste.
  • Seite 66 FLUXUS G80x 8 Befestigung der Sensoren Die Abdeckung wird von der montierten Sensorbefestigung Variofix C folgendermaßen entfernt: • Verwenden Sie ein Hebelwerkzeug, um die Abdeckung zu entfernen. • Führen Sie das Hebelwerkzeug in eine der vier Öffnungen in der Abdeckung (siehe Abb. 8.47). •...

  • Seite 67: Dämpfungsmatten

    9 Dämpfungsmatten FLUXUS G80x Dämpfungsmatten Vor der Montage der Sensorbefestigung werden Dämpfungsmatten montiert. • Ultraschallwellen breiten sich nicht nur im Fluid aus, sondern auch in der Rohrwand. Sensordämpfungsmatten werden installiert, um der Ausbreitung der Ultraschallwellen in der Rohrwand entgegenzuwirken. • Ultraschallwellen werden an Reflexionsstellen (z.B. Flanschen) reflektiert. Rohrdämpfungsmatten werden installiert, um die Amplituden der reflektierten Ultraschallwellen zu verringern.
  • Seite 68 FLUXUS G80x 9 Dämpfungsmatten • Bestimmen Sie Anzahl und Größe der Dämpfungsmatten, die montiert werden: – Für Rohraußendurchmesser < 900 mm siehe Abschnitt 9.3.1. – Für Rohraußendurchmesser > 900 mm siehe Abschnitt 9.3.2. • Schneiden Sie die Dämpfungsmatte zu. • Entfernen Sie einen Teil der Schutzfolie (siehe Abb. 9.3). Schutzfolie Abb.

  • Seite 69: Rohraußendurchmesser

    9 Dämpfungsmatten FLUXUS G80x • Je nach Sensortyp, ist es erforderlich, weitere Lagen der Dämpfungsmatte zu montieren (siehe Technische Spezifikatio- nen, Abschnitt Dämpfungsmatten). Wiederholen Sie die Schritte zur Montage der Dämpfungsmatte. • Achten Sie bei der Montage der Sensoren darauf, dass die Sensoren, wenn möglich, nicht auf die Nahtstellen der Dämp- fungsmatten montiert werden.
  • Seite 70 FLUXUS G80x 9 Dämpfungsmatten Beispiel: Messung in Reflexanordnung 2 Sensorbefestigungen Variofix L M Sensor Breite der Dämpfungsmatte: 50 mm Rohraußendurchmesser: 100 mm Länge der Variofix L: 310 mm Reflexionsstelle: 1 Berechnung der Installationslänge (siehe Tab. 9.1): • Sensordämpfungsmatte: l = 660 mm •...
  • Seite 71 9 Dämpfungsmatten FLUXUS G80x 9.3.2 Rohraußendurchmesser > 900 mm Für die Berechnung der Installationslänge der Sensor- und Rohrdämpfungsmatten siehe Tab. 9.2. Tab. 9.2: Installationslänge der Sensor- und Rohrdämpfungsmatten Durchstrahlungsanordnung Reflexanordnung keine Reflexionsstelle keine Reflexionsstelle Sensorbefestigung 1400 mm 2800 mm Sensor- Sensor- dämpfungs- dämpfungs-...
  • Seite 72 FLUXUS G80x 9 Dämpfungsmatten Beispiel: Messung in Durchstrahlungsanordnung 2 Sensorbefestigungen Variofix C G Sensor Breite der Dämpfungsmatte: 225 mm Rohraußendurchmesser: 1200 mm Breite der Variofix C: 560 mm Reflexionsstellen: 2 Berechnung der Installationslängen (siehe Tab. 9.2): • Sensordämpfungsmatte: l = 600 mm •...

  • Seite 73: Inbetriebnahme Des Messumformers

    FLUXUS G80x Inbetriebnahme des Messumformers 10.1 Einschalten Sobald der Messumformer mit der Spannungsversorgung verbunden ist, wird die Serien- FLEXIM FLUXUS nummer des Messumformers für kurze Zeit angezeigt. G80X -XXXXXXXX Während der Anzeige der Seriennummer ist keine Eingabe möglich. Nach dem Einschalten des Messumformers wird das Hauptmenü in der voreingestellten >PAR<mes opt sf...

  • Seite 74: Ausgabeoptionen

    FLUXUS G80x 10 Inbetriebnahme des Messumformers 10.3.2 Programmzweige • Programmzweig Parameter Eingabe der Rohr- und Fluidparameter • Programmzweig Messen Abarbeiten der Schritte für die Messung • Programmzweig Ausgabeoptionen Festlegen von Messgröße, Maßeinheit und der Parameter für die Messwertübertragung • Programmzweig Sonderfunktion enthält die Funktionen, die mit der Messung nicht direkt in Beziehung stehen Für einen Überblick über die Programmzweige siehe Darstellung unten.

  • Seite 75: Navigation

    10 Inbetriebnahme des Messumformers FLUXUS G80x 10.3.3 Navigation Wenn ein vertikaler Pfeil ↕ angezeigt wird, enthält der Menüpunkt eine Auswahlliste. Der aktuelle Listeneintrag wird in der unteren Zeile angezeigt. Scrollen Sie mit Taste um einen Listeneintrag in der unteren Zeile Parameter ↕...

  • Seite 76: Sprachauswahl

    Sobald die Messung beginnt, werden alle aktuellen Messparameter auf einem nichtflüchtigen, INIT-geschützten EPROM gespeichert. Die Messung wird durch einen Ausfall der Spannungsversorgung gestoppt. Alle eingegebenen Daten bleiben erhalten. Nach Wiederkehr der Spannungsversorgung wird die Seriennummer einige Sekunden lang FLEXIM FLUXUS angezeigt. G80X -XXXXXXXX Die gestoppte Messung wird fortgesetzt.

  • Seite 77: Grundlegender Messprozess

    11 Grundlegender Messprozess FLUXUS G80x Grundlegender Messprozess Achtung! Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS). Die Rohr- und Fluidparameter werden für die ausgewählte Messstelle (siehe Kapitel 5) eingegeben. Die Parameterberei- che sind durch die technischen Eigenschaften der Sensoren und des Messumformers begrenzt. Hinweis! Während der Parametereingabe müssen die Sensoren an den Messumformer angeschlossen sein.

  • Seite 78: Rohrauskleidung

    FLUXUS G80x 11 Grundlegender Messprozess Wenn das Material ausgewählt wurde, wird automatisch die entsprechende Schallgeschwindigkeit eingestellt. Wenn An- deres Material ausgewählt wurde, muss die Schallgeschwindigkeit eingegeben werden. Geben Sie die Schallgeschwindigkeit des Rohrmaterials ein. Drücken Sie ENTER. c-Material 3230.0 Hinweis! Geben Sie die Schallgeschwindigkeit des Materials ein (d.h.

  • Seite 79: Schallgeschwindigkeit

    11 Grundlegender Messprozess FLUXUS G80x Wenn Anderes Medium ausgewählt ist oder für das ausgewählte Fluid kein Datensatz im Messumformer gespeichert ist, müssen zunächst die Fluidparameter eingegeben werden: • mittlere Schallgeschwindigkeit des Fluids • Bereich um die mittlere Schallgeschwindigkeit des Fluids •...

  • Seite 80: Andere Parameter

    Hersteller zur Verfügung gestellt werden. Drücken Sie ENTER. Hinweis! Wenn Standardsensorparameter verwendet werden, kann FLEXIM für die Genauigkeit der Messwer- te nicht garantieren. Eine Messung kann sich sogar als undurchführbar erweisen. Wenn Sonderausführung ausgewählt wurde, geben Sie die 6 vom Hersteller spezifi- Sensorwert zierten Sensorparameter ein.

  • Seite 81: Anzahl Der Schallwege Festlegen

    11 Grundlegender Messprozess FLUXUS G80x Wenn der Messwertspeicher oder die serielle Schnittstelle aktiviert ist, muss nun die Messstellennummer eingegeben werden: Geben Sie die Messstellennummer ein. Drücken Sie ENTER. A:Meßstelle Nr.: Wenn in der unteren Zeile rechts Pfeile angezeigt werden, kann ASCII-Text eingegeben xxx (↑↓←...

  • Seite 82: Konsistenzprüfung

    FLUXUS G80x 11 Grundlegender Messprozess Prüfen Sie bei größeren Abweichungen, ob die Parameter korrekt eingegeben wurden, oder wiederholen Sie die Messung an einer anderen Stelle des Rohrs. Nach genauer Positionierung der Sensoren wird der empfohlene Sensorabstand erneut Sensorabstand? angezeigt. Geben Sie den derzeitigen – genauen – Sensorabstand ein. Drücken Sie ENTER. Wiederholen Sie die Schritte für alle Kanäle, auf denen gemessen wird.

  • Seite 83: Wert Der Schallgeschwindigkeit

    11 Grundlegender Messprozess FLUXUS G80x 11.6.3 Wert der Schallgeschwindigkeit Durch Drücken der Taste kann die Schallgeschwindigkeit des Fluids während der Messung angezeigt werden. Wenn im Programmzweig Parameter ein Näherungsbereich für die Schallgeschwindigkeit eingegeben und anschlie- ßend der Sensorabstand wie in Abschnitt 11.6.2 beschrieben optimiert wurde, wird empfohlen, die gemessene Schallge- schwindigkeit für die nächste Messung zu notieren.

  • Seite 84: Anzeigen Der Messwerte

    FLUXUS G80x 12 Anzeigen der Messwerte Anzeigen der Messwerte Die Messgröße wird im Programmzweig Ausgabeoptionen eingestellt (siehe Abschnitt 12.1). Während der Messung wird die Bezeichnung der Messgröße in der oberen, der Messwert in der unteren Zeile angezeigt. Die Anzeige kann angepasst werden (siehe Abschnitt 12.3). 12.1 Auswahl der Messgröße und der Maßeinheit Folgende Messgrößen können gemessen werden:...

  • Seite 85: Umschalten Zwischen Den Kanälen

    12 Anzeigen der Messwerte FLUXUS G80x Folgende Listeneinträge sind verfügbar: Listeneintrag Anzeige des Betriebsvolumenstroms Anzeige des Normvolumenstroms ohne Präfix, z.B. m3/h ohne Präfix, z.B. m3/h (none) ohne Präfix, z.B. m3/h mit Präfix N, z.B. Nm3/h ’ ’/’N’ ohne Präfix, z.B. m3/h mit Präfix S, z.B.

  • Seite 86: Anpassen Der Anzeige

    FLUXUS G80x 12 Anzeigen der Messwerte 12.3 Anpassen der Anzeige Während der Messung kann die Anzeige so angepasst werden, dass zwei Messwerte gleichzeitig angezeigt werden (ei- ner in jeder Zeile der Anzeige). Dies hat keinen Einfluss auf die Mengenzählung, die Messwertübertragung usw. In der oberen Zeile können folgende Informationen angezeigt werden: Anzeige Erklärung...

  • Seite 87: Signalqualität

    12 Anzeigen der Messwerte FLUXUS G80x Wert Bedeutung Signalamplitude < 5 % … … ≥ 90 % Werte ≥ 3 sind für die Messung ausreichend. Signalqualität < 5 % … … ≥ 90 % Schallgeschwindigkeit Vergleich der gemessenen und der erwarteten Schallgeschwindigkeit des Fluids. Die erwartete Schall- geschwindigkeit wird aus den Fluidparametern berechnet (im Programmzweig Parameter ausge- wähltes Fluid, Temperaturabhängigkeit, Druckabhängigkeit).

  • Seite 88: Weitere Messfunktionen

    FLUXUS G80x 13 Weitere Messfunktionen Weitere Messfunktionen 13.1 Ausführen von Anweisungen während der Messung Anweisungen, die während einer Messung ausführbar sind, werden in der oberen Zeile angezeigt. Eine Anweisung be- ginnt mit →. Falls programmiert, muss vorher der Programmier-Code eingegeben werden (siehe Abschnitt 13.11). Drücken Sie Taste , bis die Anweisung angezeigt wird.

  • Seite 89: Überlauf Der Mengenzähler

    13 Weitere Messfunktionen FLUXUS G80x Scrollen Sie in der oberen Zeile mit Taste zur Anzeige der Mengenzähler. A:Betr.Volumenstr. 54.5 54.5 m3/h m3/h Der Wert des Mengenzählers wird in der oberen Zeile angezeigt (hier: das Volumen, das seit 32.5 Aktivierung der Mengenzähler an der Messstelle in Flussrichtung vorbeigeströmt ist). 54.5 m3/h Drücken Sie ENTER während der Anzeige eines Mengenzählers, um zwischen der Anzeige der Mengenzähler für die bei-...

  • Seite 90: Oberer Grenzwert Der Strömungsgeschwindigkeit

    FLUXUS G80x 13 Weitere Messfunktionen 13.4 Oberer Grenzwert der Strömungsgeschwindigkeit In stark gestörten Umgebungen können einzelne Ausreißer bei den Messwerten der Strömungsgeschwindigkeit auftreten. Wenn die Ausreißer nicht verworfen werden, wirken sie sich auf alle abgeleiteten Messgrößen aus, die dann für die Integ- ration ungeeignet sind (z.B.

  • Seite 91: Unkorrigierte Strömungsgeschwindigkeit

    13 Weitere Messfunktionen FLUXUS G80x 13.6 Unkorrigierte Strömungsgeschwindigkeit Für spezielle Anwendungen ist die unkorrigierte Strömungsgeschwindigkeit von Interesse. Die Profilkorrektur der Strömungsgeschwindigkeit wird in Sonderfunktion\SYSTEM-Einstel.\Messung\Strö- mungsgesch aktiviert. Wählen Sie normal, um die Strömungsgeschwindigkeit mit Profilkorrektur anzuzeigen und Strömungsgesch auszugeben. >NORMAL< unkorr. Wählen Sie unkorr., um die Strömungsgeschwindigkeit ohne Profilkorrektur anzuzeigen.

  • Seite 92: Aktivierung/Deaktivierung Des Fastfood-Modus

    FLUXUS G80x 13 Weitere Messfunktionen 13.7.3 Aktivierung/Deaktivierung des FastFood-Modus Wenn der FastFood-Modus freigegeben ist und eine Messung gestartet wurde, läuft zunächst noch der normale Messmo- dus (d.h. Mehrkanalbetrieb mit dauernder Anpassung an die Messbedingungen). Wenn der Messwertspeicher aktiviert ist, werden die Messwerte nicht gespeichert. Um auf dem Kanal, dessen Messwerte gerade angezeigt werden, die FastFood-Messung A:Betr.Volumenstr.

  • Seite 93: Ausgabeoptionen Für Einen Verrechnungskanal

    13 Weitere Messfunktionen FLUXUS G80x In der oberen Zeile werden drei Auswahllisten angezeigt: >CH1< funct ch2↕ • Auswahl des ersten Messkanals (ch1) • Auswahl der Verrechnungsfunktion (funct) • Auswahl des zweiten Messkanals (ch2) Wählen Sie eine Auswahlliste mit Taste Die Listeneinträge werden in der unteren Zeile angezeigt. Scrollen Sie mit Taste durch die Auswahlliste.

  • Seite 94: Messen Mit Verrechnungskanälen

    FLUXUS G80x 13 Weitere Messfunktionen Wählen Sie die Maßeinheit. Drücken Sie ENTER. Masse in: ↕ kg/h Für jeden Verrechnungskanal können zwei Schleichmengen festgelegt werden. Sie werden in der Maßeinheit der Mess- größe festgelegt, die für den Verrechnungskanal gewählt wurde. Alle positiven Verrechnungswerte, die kleiner als der Grenzwert sind, werden auf 0 gesetzt. +Schleichmenge 1.00 kg/h...

  • Seite 95: Diagnose Mit Der Snap-Funktion

    13 Weitere Messfunktionen FLUXUS G80x 13.10 Diagnose mit der Snap-Funktion Mit der Snap-Funktion ist es möglich Messparameter zu speichern, die zur Auswertung von Messergebnissen oder für Di- agnosezwecke verwendet werden können. Die Snap-Funktion wird in Sonderfunktion\SYSTEM-Einstel.\Signal snap\DSP-SignalSnap aktiviert. Wählen Sie ein, um die Snap-Funktion zu aktivieren. Wählen Sie aus, um die Snap-Funk- DSP-SignalSnap tion zu deaktivieren.

  • Seite 96: Eingriff In Die Messung

    FLUXUS G80x 13 Weitere Messfunktionen 13.11.2 Eingriff in die Messung Wenn ein Programmier-Code aktiv ist, wird beim Drücken einer Taste die Meldung PROGRAM CODE ACTIVE einige Se- kunden lang angezeigt. Die Eingabe eines Programmier-Codes wird mit Taste CLR abgebrochen. Wenn die Taste BRK gedrückt wird: Zum Stoppen einer laufenden Messung muss der komplette Programmier-Code eingege- INPUT BREAK_CODE ben werden (= Break Code).

  • Seite 97: Messwertspeicher Und Datenübertragung

    Der Messumformer hat einen Messwertspeicher, in dem die Messdaten während der Messung gespeichert werden kön- nen (siehe Abschnitt 14.1). Zusätzlich können Messdaten über die serielle Schnittstelle an einen PC übertragen werden (siehe Abschnitt 14.2). Für den Anschluss der seriellen Schnittstelle siehe Abschnitt 6.8 (FLUXUS G800) oder Abschnitt 7.8 (FLUXUS G801). 14.1 Messwertspeicher Folgende Messdaten werden gespeichert: •...
  • Seite 98 FLUXUS G80x 14 Messwertspeicher und Datenübertragung 14.1.3 Einstellungen für den Messwertspeicher Wählen Sie Sonderfunktion\SYSTEM-Einstel.\Speichern. Es gibt folgende Menüpunkte: • Start der Speicherung • Ringbuffer • Ablagemodus • Speichern der Mengenzähler • Speichern der Signalamplitude • Speichern der Schallgeschwindigkeit des Fluids •...

  • Seite 99: Messung Mit Aktiviertem Messwertspeicher

    14 Messwertspeicher und Datenübertragung FLUXUS G80x Speichern der Signalamplitude Wenn ein gewählt und der Messwertspeicher aktiviert ist, wird die Amplitude des gemes- Store Amplitude senen Signals zusammen mit den Messwerten gespeichert. Drücken Sie ENTER. >EIN< Speichern der Schallgeschwindigkeit des Fluids Wenn ein gewählt und der Messwertspeicher aktiviert ist, wird die Schallgeschwindigkeit Store c-Medium des Fluids zusammen mit den Messwerten gespeichert.

  • Seite 100: Datenübertragung

    FLUXUS G80x 14 Messwertspeicher und Datenübertragung Typ und Seriennummer des Messumformers werden in der oberen Zeile angezeigt. G80X -XXXXXXXX Der max. verfügbare Messwertspeicher wird in der unteren Zeile angezeigt (hier: 18 327 Frei: 18327 Messwerte können noch gespeichert werden). Drücken sie zweimal Taste ENTER, um zum Hauptmenü...

  • Seite 101: Übertragungsparameter

    14 Messwertspeicher und Datenübertragung FLUXUS G80x Wählen Sie das Dezimaltrennzeichen, das für Gleitkommazahlen verwendet werden soll SER:decimalpoint (Punkt oder Komma). Drücken Sie ENTER. ’.’ >’,’< Diese Einstellung hängt von der Einstellung im Betriebssystem des PC ab. Wählen Sie das Zeichen, das zur Spaltentrennung verwendet werden soll (Semikolon oder SER:col-separat.

  • Seite 102: Online-Übertragung Der Daten An Ein Terminalprogramm

    FLUXUS G80x 14 Messwertspeicher und Datenübertragung 14.2.5 Online-Übertragung der Daten an ein Terminalprogramm • Starten Sie das Terminalprogramm. • Geben Sie die Übertragungsparameter in das Terminalprogramm ein (siehe Abschnitt 14.2.4). Die Übertragungspara- meter von Terminalprogramm und Messumformer müssen identisch sein. Einstellungen am Messumformer •...

  • Seite 103: Offline-Übertragung Der Daten Mit Dem Programm Fluxdata

    FLUXUS G80x 14.2.7 Offline-Übertragung der Daten mit dem Programm FluxData Die Messdaten im Messwertspeicher können über die RS232-Schnittstelle mit dem FLEXIM-Programm FluxData an einen PC übertragen werden. Einstellungen im Programm Starten Sie das Programm FluxData V3.0 oder höher auf dem PC.
  • Seite 104 FLUXUS G80x 14 Messwertspeicher und Datenübertragung Datenübertragung beenden Wählen Sie im Menü: Datei > Speichern. Wählen Sie die Messwertreihen, die gespeichert werden sollen. Klicken Sie auf OK. Wählen Sie den Pfad, unter dem die Daten gespeichert werden sollen, und geben Sie einen Dateinamen ein. Klicken Sie auf Speichern.
  • Seite 105 14 Messwertspeicher und Datenübertragung FLUXUS G80x Als nächstes wird die Zeile \DATA übertragen. Danach werden die Spaltenüberschriften (siehe Tab. 14.3) für den jeweili- gen Kanal übertragen. Dann folgen die Messwerte. Beispiel: \DATA A: \*MEASURE; Q_POS; Q_NEG; B: \*MEASURE; Q_POS; Q_NEG; Je Ablageintervall wird für jeden aktivierten Messkanal eine Datenzeile übertragen.

  • Seite 106: Bibliotheken

    FLUXUS G80x 15 Bibliotheken Bibliotheken Die interne Stoffdatenbank des Messumformers enthält Parameter für Rohr- und Auskleidungsmaterialien sowie für Flui- de. Sie kann durch benutzerdefinierte Materialien oder Fluide erweitert werden. Benutzerdefinierte Materialien und Fluide werden immer in den Auswahllisten des Programmzweigs Parameter angezeigt. Benutzerdefinierte Materialien und Fluide werden in einem integrierten Koeffizientenspeicher (Benutzerspeicherbereich) gespeichert.

  • Seite 107: Datenerhalt Beim Partitionieren Des Koeffizientenspeichers

    15 Bibliotheken FLUXUS G80x 15.1.1 Datenerhalt beim Partitionieren des Koeffizientenspeichers Beim Neupartitionieren des Koeffizientenspeichers können max. 8 Datensätze von jeder Kategorie erhalten werden. Beispiel 1: Die Anzahl benutzerdefinierter Materialien wird von 5 auf 3 reduziert. Die Datensätze #01...#03 bleiben erhalten. Die Datensätze #04, #05 werden gelöscht. Beispiel 2: Die Anzahl benutzerdefinierter Materialien wird von 5 auf 6 erhöht.

  • Seite 108: Erweiterte Bibliothek

    FLUXUS G80x 15 Bibliotheken Wählen Sie auto oder user. Drücken Sie ENTER. c-Medium Bereich auto: Der Bereich um die mittlere Schallgeschwindigkeit wird durch den Messumformer auto >USER< festgelegt. user: Der Bereich um die mittlere Schallgeschwindigkeit muss eingegeben werden. Geben Sie den Bereich um die mittlere Schallgeschwindigkeit für das Fluid ein. Drücken c-Medium=400m/s Sie ENTER.

  • Seite 109: Aktivierung Der Erweiterten Bibliothek

    Wenn aber die Prozessbedingungen stark schwanken und die Fluidparameter stark von der Temperatur abhängen (z.B. Viskosität von Hydrauliköl), sollten Polynome oder spezielle Interpolationsfunktionen benutzt werden. Wenden Sie sich an FLEXIM, um die beste Lösung für die Messaufgabe zu finden. Spezielle Interpolationsfunktionen Einige Abhängigkeiten werden durch Polynome nur ungenügend angenähert.

  • Seite 110: Löschen Eines Benutzerdefinierten Materials/Fluids

    FLUXUS G80x 15 Bibliotheken Materialparameter Geben Sie für das Material ein: • transversale Schallgeschwindigkeit • longitudinale Schallgeschwindigkeit Es müssen 1…5 Werte abhängig von der gewählten Funktion eingegeben werden. Drücken Sie nach jeder Eingabe ENTER. Wenn ein bereits definiertes Material bearbeitet wird, wird für jeden Parameter gefragt, ob er bearbeitet werden soll. Wählen Sie ja oder nein.

  • Seite 111: Zusammenstellen Der Material-/Fluidauswahlliste

    15 Bibliotheken FLUXUS G80x 15.5 Zusammenstellen der Material-/Fluidauswahlliste Die Materialien und Fluide, die im Programmzweig Parameter angezeigt werden sollen, werden in der Materialauswahl- liste oder in der Fluidauswahlliste zusammengestellt. Hinweis! Benutzerdefinierte Materialien/Fluide werden immer in den Auswahllisten des Programmzweigs Parameter angezeigt. Wählen Sie Sonderfunktion\SYSTEM-Einstel.\Bibliotheken.

  • Seite 112: Alle Materialien/Fluide Zur Auswahlliste Hinzufügen

    FLUXUS G80x 15 Bibliotheken 15.5.3 Alle Materialien/Fluide zur Auswahlliste hinzufügen Wählen Sie Add all, um alle Materialien/Fluide der Stoffdatenbank zur Auswahlliste hin- Material-Liste ↕ zuzufügen. Drücken Sie ENTER. >Add all 15.5.4 Ein Material/Fluid aus der Auswahlliste entfernen Wählen Sie Remove Material oder Remove Medium, um ein Material/Fluid aus der Material-Liste ↕...

  • Seite 113: Einstellungen

    16 Einstellungen FLUXUS G80x Einstellungen 16.1 Uhrzeit und Datum Der Messumformer hat eine batteriebetriebene Uhr. Messwerte werden automatisch mit Datum und Zeit gespeichert. 16.1.1 Uhrzeit Wählen Sie Sonderfunktion\SYSTEM-Einstel.\Uhr Stellen. SYSTEM-Einstel.↕ Drücken Sie ENTER. Uhr Stellen Die aktuelle Zeit wird angezeigt. Wählen Sie ok, um die Uhrzeit zu bestätigen, oder neu, ZEIT 11:00 um die Uhrzeit einzustellen.
  • Seite 114 FLUXUS G80x 16 Einstellungen Geben Sie den Rohrumfang ein. Die Grenzwerte für den Rohrumfang werden aus den Rohr-Umfang Grenzwerten für den Rohraußendurchmesser berechnet. Beim nächsten Abarbeiten des Programmzweigs Parameter wird der Rohraußendurch- Außendurchmesser messer angezeigt, der sich aus dem zuletzt eingegebenen Rohrumfang ergibt. 57.3 Beispiel: 180 mm : π...

  • Seite 115: Alarmzustandsanzeige

    16 Einstellungen FLUXUS G80x 16.2.6 Alarmzustandsanzeige Wählen Sie ein, um den Alarmzustand während der Messung anzuzeigen. SHOW RELAIS STAT Für weitere Informationen zu Alarmausgängen siehe Abschnitt 18.6. >EIN< 16.2.7 Maßeinheiten Für Länge, Temperatur, Druck, Dichte, kinematische Viskosität und Schallgeschwindigkeit können Maßeinheiten einge- stellt werden: Wählen Sie mm oder inch als Maßeinheit für die Länge.

  • Seite 116: Messeinstellungen

    FLUXUS G80x 16 Einstellungen 16.3 Messeinstellungen Wählen Sie Sonderfunktion\SYSTEM-Einstel.\Messung. Drücken Sie ENTER. SYSTEM-Einstel.↕ Messung Hinweis! Die Einstellungen werden am Ende des Dialogs gespeichert. Wenn der Menüpunkt durch Drücken der Taste BRK beendet wird, werden die Änderungen nicht gespeichert. Wählen Sie ein, um die Gasmessung zu aktivieren, aus, um sie zu deaktivieren. Gas-Messung Drücken Sie ENTER.

  • Seite 117: Einstellungen Der Normbedingungen Für Die Gasmessung

    16 Einstellungen FLUXUS G80x 16.4 Einstellungen der Normbedingungen für die Gasmessung Wählen Sie Sonderfunktion\SYSTEM-Einstel.\Gas-Messung. Drücken Sie EN- SYSTEM-Einstel.↕ TER. Gas-Messung Diese Anzeige erscheint nur, wenn in Sonderfunktion\SYSTEM-Einstel.\Messung die Gasmessung aktiviert wurde. Geben Sie den Druck für die vor Ort gültigen Normbedingungen ein. Norm/Std press.

  • Seite 118: Superuser-Modus

    FLUXUS G80x 17 SuperUser-Modus SuperUser-Modus Der SuperUser-Modus ermöglicht eine erweiterte Signal- und Messwertdiagnose sowie die Festlegung zusätzlicher, an die Applikation angepasster Parameter für die Messstelle zur Optimierung der Messergebnisse oder im Rahmen experi- menteller Arbeiten. Besonderheiten des SuperUser-Modus sind: • Voreinstellungen werden nicht eingehalten. •...

  • Seite 119: Korrektur Der Strömungsgeschwindigkeit

    17 SuperUser-Modus FLUXUS G80x 17.3.1 Profilgrenzen Wählen Sie user, wenn die Profilgrenzen festgelegt werden sollen. Wenn factory A:Profile bounds gewählt wird, werden die voreingestellten Profilgrenzen verwendet und der Menüpunkt factory >USER< Calibration wird angezeigt (siehe Abschnitt 17.3.2). Drücken Sie ENTER. Geben Sie die max.

  • Seite 120: Beispiel 1: Steilheit

    FLUXUS G80x 17 SuperUser-Modus Beispiel 1: Steilheit: 1.1 Offset: -10.0 cm/s = -0.1 m/s Wenn eine Strömungsgeschwindigkeit v = 5 m/s gemessen wird, wird sie vor der Berechnung abgelei- teter Größen folgendermaßen korrigiert: = 1.1 · 5 m/s – 0.1 m/s = 5.4 m/s Beispiel 2: Steilheit: -1.0 Offset: 0.0...

  • Seite 121: Erkennung Langer Messausfälle

    17 SuperUser-Modus FLUXUS G80x Beispiel: fester oberer Grenzwert der Schallgeschwindigkeit thresh.: 2 007 m/s offset: 600 m/s Wert der Schallgeschwindigkeitskurve am Arbeitspunkt: 1 546 m/s Da 1 546 m/s + 600 m/s = 2 146 m/s größer ist als der feste obere Grenzwert von 2 007, wird dieser Wert bei der Bewertung der Plausibilität des Signals als oberer Grenzwert der Schallgeschwindigkeit verwendet.

  • Seite 122: Manuelles Zurücksetzen Der Mengenzähler

    FLUXUS G80x 17 SuperUser-Modus Hinweis! Die hier festgelegte Anzahl der Dezimalstellen und der max. Wert wirkt sich nur auf die Anzeige der Mengenzähler aus. Für das Einstellen des Verhaltens der Mengenzähler nach Erreichen des max. Werts siehe Abschnitt 13.3.1. 17.8 Manuelles Zurücksetzen der Mengenzähler Wenn das manuelle Zurücksetzen der Mengenzähler aktiviert ist, können die Mengenzähler auch bei aktiviertem Pro- grammier-Code während der Messung durch dreimaliges Drücken der Taste CLR auf Null zurückgesetzt werden.

  • Seite 123: Ausgänge

    18 Ausgänge FLUXUS G80x Ausgänge Wenn der Messumformer mit Ausgängen ausgestattet ist, müssen sie installiert und aktiviert werden, bevor sie verwendet werden können: • Zuweisen eines Messkanals (Quellkanals) zu dem Ausgang (wenn der Messumformer mehr als einen Messkanal hat) • Zuweisen der Messgröße (Quellgröße), die der Quellkanal zum Ausgang übertragen soll, und der Eigenschaften des Signals •...

  • Seite 124: Ausgabebereich

    FLUXUS G80x 18 Ausgänge Tab. 18.1: Konfiguration der Ausgänge Quellgröße Listeneintrag Ausgabe Schallgeschwindigkeit des Fluids Sonstiges c-Medium Konzentration des Fluids Konzentration Signalamplitude eines Messkanals Signal Verhältnis Nutzsignal/korreliertes Störsignal SCNR Standardabweichung der Signalamplitude VariAmp Dichte des Fluids Dichte Druck des Fluids Druck 18.1.1 Ausgabebereich...
  • Seite 125 18 Ausgänge FLUXUS G80x Beispiel: Quellgröße: Volumenstrom Ausgang: Stromausgang Ausgabebereich: 4…20 mA Fehlerverzögerung t (siehe Abschnitt 18.2): > 0 Der Volumenstrom kann während des Zeitintervalls t …t nicht gemessen werden (siehe Abb. 18.1). Der Fehlerwert wird ausgegeben. v[m³/h] v [ m 3 / h ] ? ? ? Abb.

  • Seite 126: Fehlerverzögerung

    FLUXUS G80x 18 Ausgänge Wählen Sie einen Listeneintrag für die Fehlerausgabe. Drücken Sie ENTER. Fehler-Ausgabe ↕ Minimum (4.0mA) Wenn anderer Wert gewählt wurde, geben Sie einen Fehlerwert ein. Er muss innerhalb Fehler-Ausgabe der Grenzwerte des Ausgangs liegen. Drücken Sie ENTER. Hinweis! Die Einstellungen werden am Ende des Dialogs gespeichert.

  • Seite 127: Aktivierung Eines Analogausgangs

    18 Ausgänge FLUXUS G80x 18.3 Aktivierung eines Analogausgangs Hinweis! Ein Ausgang kann nur dann im Programmzweig Ausgabeoptionen aktiviert werden, wenn er vor- her installiert wurde. Wählen Sie im Programmzweig Ausgabeoptionen den Kanal, für den ein Ausgang akti- Ausgabeoptionen↕ viert werden soll. Drücken Sie ENTER. für Kanal Diese Anzeige erscheint nicht, wenn der Messumformer nur einen Messkanal hat.

  • Seite 128: Konfiguration Eines Frequenzausgangs Als Impulsausgang

    FLUXUS G80x 18 Ausgänge 18.4 Konfiguration eines Frequenzausgangs als Impulsausgang Ein Frequenzausgang sendet ein Signal mit einer Frequenz abhängig vom Volumenstrom. Der Frequenzausgang kann so konfiguriert werden, dass die Quellgröße totalisiert werden kann, indem jede Periode des Ausgangssignals als Inkrement verwendet wird.

  • Seite 129: Aktivierung Eines Binärausgangs Als Alarmausgang

    18 Ausgänge FLUXUS G80x Wählen Sie ja, um den Ausgang zu aktivieren. Drücken Sie ENTER. Impulsausgang B1: nein >JA< Diese Fehlermeldung wird angezeigt, wenn als Messgröße die Strömungsgeschwindigkeit Impulsausgang gewählt ist. KEINE ZäHLUNG Die Verwendung des Impulsausgangs ist in diesem Fall nicht möglich, da die Integration der Strömungsgeschwindigkeit keinen sinnvollen Wert ergibt.

  • Seite 130: Festlegen Der Grenzwerte

    FLUXUS G80x 18 Ausgänge Tab. 18.4: Alarmeigenschaften Alarmeigenschaft Einstellung Beschreibung Der Alarm schaltet, wenn der Messwert den oberen Grenzwert funk (Schaltbedingung) überschreitet. Der Alarm schaltet, wenn der Messwert den unteren Grenzwert unterschreitet. Der Alarm schaltet, wenn sich die Flussrichtung ändert (Vorzei- +→- -→+ chenwechsel des Messwerts).

  • Seite 131: Festlegen Der Hysterese

    18 Ausgänge FLUXUS G80x Beispiel 2: Unterer Grenzw.: -10 m³/h Volumenstrom = -11 m³/h der Grenzwert wird unterschritten, der Alarm schaltet Volumenstrom = -9.9 m³/h der Grenzwert wird nicht unterschritten, der Alarm schaltet nicht Wenn in der Auswahlliste funk die Schaltbedingung MENGE ausgewählt ist, muss der Grenzwert des Ausgangs festgelegt werden: Schaltbedingung: MENGE Mengen-Grenzwert...

  • Seite 132: Zurücksetzen Und Initialisieren Der Alarme

    FLUXUS G80x 18 Ausgänge 18.7.2 Zurücksetzen und Initialisieren der Alarme Nach einer Initialisierung des Messumformers werden alle Alarmausgänge folgendermaßen konfiguriert: Tab. 18.5: Alarmzustand nach einer Initialisierung funk KEINE NICHTHALTEND mode SCHLIEßER Grenzwert 0.00 Drücken Sie während der Messung dreimal Taste CLR, um alle Alarmausgänge in den Ruhezustand zurückzusetzen. Alarmausgänge, deren Schaltbedingung noch erfüllt ist, werden nach 1 s wieder aktiviert.

  • Seite 133: Deaktivierung Der Ausgänge

    18 Ausgänge FLUXUS G80x 18.7.5 Alarmzustandsanzeige Hinweis! Das Schalten der Alarmausgänge wird weder akustisch noch auf der Anzeige signalisiert. Der Alarmzustand kann nach der Konfiguration der Alarmausgänge und während der Messung angezeigt werden. Diese Funktion wird in Sonderfunktion\SYSTEM-Einstel.\Dialoge/Menüs aktiviert. Die Aktivierung dieser Funktion wird empfohlen, wenn Alarmausgänge häufig neu konfiguriert werden müssen.

  • Seite 134: Fehlersuche

    Stellen Sie sicher, dass die Ausgänge richtig konfiguriert sind. Überprüfen Sie die Funktion des Ausgangs, wie in Ab- schnitt 18.1.3 beschrieben. Wenn der Ausgang defekt ist, nehmen Sie Kontakt mit FLEXIM auf. Eine Messung ist nicht möglich oder die Messwerte weichen erheblich von den erwarteten Werten ab siehe Abschnitt 19.1.

  • Seite 135: Auswahl Der Messstelle

    • Wenn kein Ausrufezeichen "!" angezeigt wird, ist eine Messung an der ausgewählten Messstelle nicht möglich. Signalverlust während der Messung • Wenn das Rohr drucklos war: Konnte danach kein Messsignal mehr erhalten werden? Nehmen Sie Kontakt mit FLEXIM auf. • Warten Sie kurz, bis der akustische Kontakt wieder hergestellt ist. Die Messung kann durch einen vorübergehend hohen Anteil von Flüssigkeit und Feststoffen im Fluid unterbrochen werden.

  • Seite 136: Große Abweichungen Der Messwerte

    FLUXUS G80x 19 Fehlersuche 19.5 Große Abweichungen der Messwerte Die eingegebene Schallgeschwindigkeit des Fluids ist falsch Eine falsche Schallgeschwindigkeit kann dazu führen, dass das direkt an der Rohrwand reflektierte Signal mit dem Mess- signal, welches das Fluid durchlaufen hat, verwechselt wird. Der aus diesem falschen Signal vom Messumformer errech- nete Durchflusswert ist sehr klein oder schwankt um Null.

  • Seite 137: Menüstruktur

    A Menüstruktur FLUXUS G80x Menüstruktur INIT- geschützt Programmzweig Parameter Hauptmenü: Auswahl des Programmzweigs Parameter >PAR< mes opt sf Parameter Auswahl eines Messkanals (A, B) oder eines Verrechnungskanals (Y, Z) Parameter ↕ Diese Anzeige erscheint nicht, wenn der Messumformer nur einen Messka- für Kanal nal hat.
  • Seite 138 FLUXUS G80x A Menüstruktur INIT- geschützt Auswahl des Bereichs der Schallgeschwindigkeit c-Medium Bereich auto: Der Bereich um die mittlere Schallgeschwindigkeit wird durch den auto >USER< Messumformer festgelegt. user: Der Bereich um die mittlere Schallgeschwindigkeit muss eingegeben werden. Eingabe des Bereichs um die mittlere Schallgeschwindigkeit des Fluids c-Medium=400m/s Diese Anzeige erscheint nur, wenn user ausgewählt ist.

  • Seite 139: Programmzweig Ausgabeoptionen

    A Menüstruktur FLUXUS G80x INIT- geschützt Aktivierung der Kanäle KANAL: >A< B Y Z Diese Anzeige erscheint nicht, wenn der Messumformer nur einen Messka-   - . MESSEN nal hat. Eingabe der Messstellennummer A:Meßstelle Nr.: Diese Anzeige erscheint nur, wenn Ausgabeoptionen\Meßdaten xxx (↑↓←...
  • Seite 140 FLUXUS G80x A Menüstruktur INIT- geschützt Stromschleife Aktivierung eines Stromausgangs Stromschleife Diese Anzeige erscheint nur, wenn der Stromausgang in Sonderfunkti- I1: nein >JA< on\SYSTEM-Einstel.\Prozeß-Ausgänge installiert wurde. Auswahl, ob das Vorzeichen der Messwerte für die Ausgabe berücksichtigt Messwerte werden soll >ABSOLUT< sign Diese Anzeige erscheint nur, wenn Stromschleife aktiviert ist.
  • Seite 141 A Menüstruktur FLUXUS G80x INIT- geschützt Eingabe des Grenzwerts für den Mengenzähler der zu überwachenden Mengen-Grenzwert Messgröße 1.00 Diese Anzeige erscheint nur, wenn Alarmausgang aktiviert und als Schalt- bedingung MENGE ausgewählt ist. Eingabe der Hysterese für den unteren oder oberen Grenzwert R1 Hysterese: Diese Anzeige erscheint nur, wenn Alarmausgang aktiviert und als Schalt- 1.00...
  • Seite 142 FLUXUS G80x A Menüstruktur INIT- geschützt Koeffizientenspeicher wird partitioniert FORMATTING ... ■■■■■■ SYSTEM-Einstel.\Bibliotheken\Erweiterte Bibl. Auswahl der Anzeige zur Aktivierung der erweiterten Bibliothek Bibliotheken ↕ Erweiterte Bibl. Aktivierung der erweiterten Bibliothek Erweiterte Bibl. >EIN< SYSTEM-Einstel.\Dialoge/Menüs Auswahl der Anzeigen zur Aktivierung/Deaktivierung oder Einstellung von SYSTEM-Einstel.↕...
  • Seite 143 A Menüstruktur FLUXUS G80x INIT- geschützt Auswahl, ob lb/ft³ als Maßeinheit für die Dichte verwendet werden soll Density [lb/ft3] nein >JA< Auswahl der Maßeinheit für die Dichte Density unit Diese Anzeige erscheint nur, wenn lb/ft³ nicht als Maßeinheit für die g/cm3 >kg/m3<...
  • Seite 144 FLUXUS G80x A Menüstruktur INIT- geschützt Eingabe der max. Signalverstärkung A: Gain threshold Bereich: 0…255 Fail if > 90 dB 0: keine Begrenzung der Signalverstärkung Diese Anzeige erscheint nur, wenn der SuperUser-Modus aktiviert ist. Eingabe des festen oberen Grenzwerts der Schallgeschwindigkeit A: Bad soundspeed Bereich: 0…3 000 m/s thresh.
  • Seite 145 A Menüstruktur FLUXUS G80x INIT- geschützt Eingabe der max. Reynoldszahl, bei der eine laminare Strömung vorliegt. Laminar flow Bereich: 0...25 500 (Rundung auf Hunderter) if R*< 0: der voreingestellte Wert 1 000 wird verwendet Diese Anzeige erscheint nur, wenn der SuperUser-Modus aktiviert und Pro- file bounds = user gewählt ist.
  • Seite 146 FLUXUS G80x A Menüstruktur INIT- geschützt Einstellung des Überlaufverhaltens des Messwertspeichers Ringbuffer >EIN< Auswahl des Ablagemodus: Ablage Modus • sample: Speichern und Online-Übertragung des angezeigten Messwerts sample >AVERAGE< • average: Speichern und Online-Übertragung des Mittelwerts aller Mess- werte eines Ablageintervalls Einstellung des Verhaltens der Mengenzähler beim Speichern Mengen speichern •...
  • Seite 147 A Menüstruktur FLUXUS G80x INIT- geschützt Änderung der Baudrate, Parität oder Anzahl der Stoppbits >BAUD< parity 1200 EVEN SYSTEM-Einstel.\Sonstiges Auswahl der Anzeige zur Einstellung des Kontrasts und Eingabe eines Hot- SYSTEM-Einstel.↕ Codes Sonstiges Einstellung des Kontrasts der Anzeige SETUP DISPLAY ←...
  • Seite 148 FLUXUS G80x A Menüstruktur INIT- geschützt Bestätigung für das Löschen der Messwerte Wirklich löschen Diese Anzeige erscheint nur, wenn Messwerte im Messwertspeicher gespei- nein >JA< chert sind. Install.Material Auswahl der Anzeigen zur Eingabe von Rohr- und Auskleidungsmaterialien Sonderfunktion ↕ Install.Material Install.Material mit Sonderfunktion\SYSTEM-Einstel.\ Bibliotheken\Erweiterte Bibl.
  • Seite 149 A Menüstruktur FLUXUS G80x INIT- geschützt Eingabe der Rauigkeit des Materials Rauhigkeit Bestätigung, dass die Änderungen gespeichert werden sollen Save changes Diese Anzeige erscheint nur, wenn ein neues Material eingegeben wurde nein >JA< oder die Parameter eines existierenden Materials geändert wurden. Install.
  • Seite 150 FLUXUS G80x A Menüstruktur INIT- geschützt Eingabe der kinematischen Viskosität des Fluids VISCOSITY mm2/s Eingabe der Betriebsdichte des Fluids DENSITY g/cm3 Eingabe der Kompressibilitätszahl des Gases GASFACTOR Bestätigung, dass die Änderungen gespeichert werden sollen Save changes Diese Anzeige erscheint nur, wenn ein neues Fluid eingegeben wurde oder nein >JA<...

  • Seite 151: Maßeinheiten

    B Maßeinheiten FLUXUS G80x Maßeinheiten Länge/Rauigkeit Temperatur Maßeinheit Beschreibung Maßeinheit Beschreibung Millimeter Grad Celsius °C inch / Zoll Grad Fahrenheit inch °F Druck Maßeinheit Beschreibung bar (absolut) bar(a) bar (relativ) bar(g) pound per square inch (absolute) psi(a) pound per square inch (relative) psi(g) Dichte Maßeinheit...
  • Seite 152 FLUXUS G80x B Maßeinheiten Norm-/Betriebsvolumenstrom Volumen (totalisiert) Maßeinheit Beschreibung Maßeinheit Kubikmeter pro Tag m3/d Kubikmeter pro Stunde m3/h Kubikmeter pro Minute m3/min Kubikmeter pro Sekunde m3/s 1000 Kubikmeter pro Stunde km3/h Milliliter pro Minute l oder m3* ml/min Liter pro Stunde l oder m3* Liter pro Minute l oder m3*...
  • Seite 153 B Maßeinheiten FLUXUS G80x Massenstrom Masse (totalisiert) Maßeinheit Beschreibung Maßeinheit Tonne pro Stunde Tonne pro Tag Kilogramm pro Stunde kg/h Kilogramm pro Minute kg/min Kilogramm pro Sekunde kg/s Gramm pro Sekunde pound per day lb/d pound per hour lb/h pound per minute lb/m pound per second lb/s...
  • Seite 154 FLUXUS G80x B Maßeinheiten Durchflussnomogramm (metrisch) Volumenstrom Volumenstrom V o l u m e n f l u s s V o l u m e n f l u s s 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 0 , 1...
  • Seite 155 B Maßeinheiten FLUXUS G80x Durchflussnomogramm (nicht metrisch) Volumenstrom Volumenstrom V o l u m e n f l u s s V o l u m e n f l u s s 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 0 , 1...

  • Seite 156: C Referenz

    Referenz Die folgenden Tabellen dienen als Hilfe für den Anwender. Die Genauigkeit der Daten hängt von der Zusammensetzung, Temperatur und Verarbeitung des Materials ab. FLEXIM haftet nicht für Ungenauigkeiten. Schallgeschwindigkeit ausgewählter Rohr- und Auskleidungsmaterialien bei 20 °C Die Werte einiger dieser Materialien sind in der internen Datenbank des Messumformers gespeichert. In Spalte c flow die Schallgeschwindigkeit (longitudinal oder transversal) angezeigt, die für die Durchflussmessung verwendet wird.

  • Seite 157: Typische Rauigkeitswerte Von Rohrleitungen

    C Referenz FLUXUS G80x Typische Rauigkeitswerte von Rohrleitungen Die Werte beruhen auf Erfahrung und Messungen. Material absolute Rauigkeit [mm] gezogene Rohre aus Buntmetall, Glas, Kunststoff und 0…0.0015 Leichtmetall gezogene Stahlrohre 0.01…0.05 feingeschlichtete, geschliffene Oberfläche max. 0.01 geschlichtete Oberfläche 0.01…0.04 geschruppte Oberfläche 0.05…0.1 geschweißte Stahlrohre, neu 0.05…0.1...

  • Seite 158: Erklärung

    FLUXUS G80x C Referenz Fluid (Anzeige) Erklärung Schallgeschwindigkeit kinematische Viskosität Dichte [m/s] [mm²/s] [g/cm³] ISO VG 22 1 487 50.2 0.8690 ISO VG 22 ISO VG 220 1 487 811.1 0.8690 ISO VG 220 ISO VG 32 1 487 78.0 0.8690 ISO VG 32 ISO VG 46...

  • Seite 159: Eigenschaften Von Methan

    C Referenz FLUXUS G80x Eigenschaften von Methan Fluid- Fluiddruck Dichte Schall- kinematische Kompressibi- temperatur geschwindigkeit Viskosität litätszahl [kg/m³ ] [°C] [bar] [m/s] [mm²/s] (AGA8-DC92) 31.177 415.43 0.358693909 0.9062727 29.683 425.18 0.38628171 0.9182674 28.354 434.39 0.414403611 0.928556 27.159 443.13 0.44309437 0.9374469 26.076 451.46 0.472426753...

  • Seite 160: Wartung

    O-Ringe am Gehäuse mit erhöhter Sicherheit dürfen nur von geschultem FLEXIM-Personal gewech- selt werden. • Prüfen Sie beim Öffnen des Gehäuses den O-Ring (FLUXUS G800, siehe Abb. D.1, FLUXUS G801, siehe Abb. D.2). Druckfest gekapselten Gehäuse • Wenn der O-Ring defekt ist oder das Gehäuse nicht mehr dicht verschließt, tauschen Sie ihn aus (siehe Tab. D.1).
  • Seite 161 D Wartung FLUXUS G80x Tab. D.1 Messumformer O-Ring Artikelnummer FLUXUS G800, oberes Gehäuse Dichtung Adalet 120 mm 990735-1 FLUXUS G800, unteres Gehäuse Dichtung Adalet 95 mm 990735-2 FLUXUS G801 O-Ring-125x2,5 auf Anfrage UMFLUXUS_G8V4-6-1DE, 2018-10-10...
