WARTUNG
Bitte lassen Sie das Modell beim ersten
Einsatz in jede Richtung ca. 20 Minuten bei
mittlerer Geschwindigkeit einlaufen.
Nach Betriebszeiten von ca. 10 Stunden
müssen die Zahnräder des Getriebes von
außen leicht gefettet werden.
Zum Fetten der Drehgestell-Zahnräder
streichen Sie etwas Modellbahnfett auf die
sichtbaren Zahnräder der Achsen. Verwen-
den Sie kein Öl! Das Fett verteilt sich in der
Antriebs-Mechanik.
Zur Sicherstellung einer einwandfreien
Stromaufnahme sollten sowohl Ihre Gleise
als auch die Räder der Draisine staubfrei und
dreckfrei gehalten werden. Die Räder der
Draisine können mit den gängigen
Reinigungsflüssigkeiten gesäubert werden.
Wir empfehlen AC13 Track Magic von
Deluxe Materials.

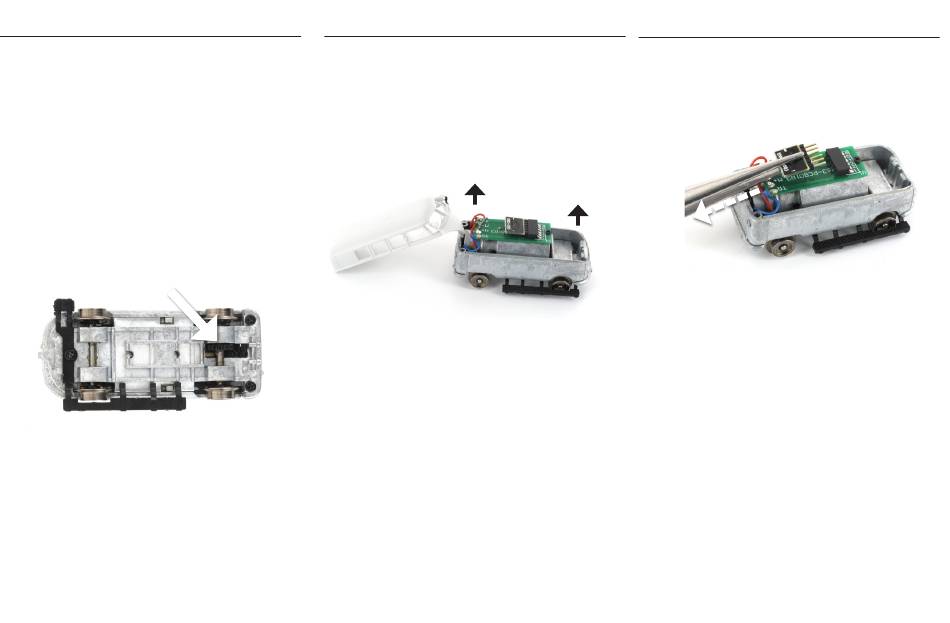

EINBAU EINES DIGITAL-DECODERS
Zum Einbau eines Digital-Decoders muss der
obere Teil des Gehäuses abgehoben werden.
Die Trennkante befindet sich unterhalb der
Fenster, mit leichtem seitlichem Druck am
oberen Teil kann das Bauteil leicht aus den
drei Haltepunkten nach oben abgezogen
werden.
Zur sicheren Lagerung der einzelnen Teile
und zum weiteren Arbeiten am Modell
empfehlen wir die Modellbahn Union
Lokliege MU-H0-A00500.
Die 6-polige Schnittstelle für den Decoder
befindet sich auf der Oberseite der Platine.
Achten Sie beim späteren Aufsetzen des
Gehäuses auf die korrekte Lage und darauf,
dass keine Kabel etc. eingeklemmt werden.
EINBAU EINES DIGITAL-DECODERS
Den Blindstecker können Sie seitlich mit
einer Spitzzange leicht abziehen.
Damit liegen die Kontaktpunkte für den
Decoder frei. Sie können nun den Decoder
einstecken.
Achten Sie dabei auf die richtige Einbaulage
sowie darauf, daß der Decoder keine ande-
ren Bauteile aus Metall berührt.
Informationen dazu finden Sie in der
Anleitung des Decoders.
Wichtiger Hinweis: Bei einer Digitalisierung
müssen Sie den 100nF Kondensator (C1) auf
der Unterseite der Hauptplatine gegen einen
10nF Kondensator austauschen.
Hierzu sind Lötarbeiten notwendig, für die
entsprechende Lötkenntnisse an SMD Bau-
teilen erforderlich sind. Der zu verwendende
SMD-Kondensator sollte die Baugröße 0805
haben.
Bitte beachten Sie, dass der von Ihnen
nachträglich eingebaute Decoder ggf. nicht
reagiert, wenn der Kondensator nicht ausge-
tauscht wird.
