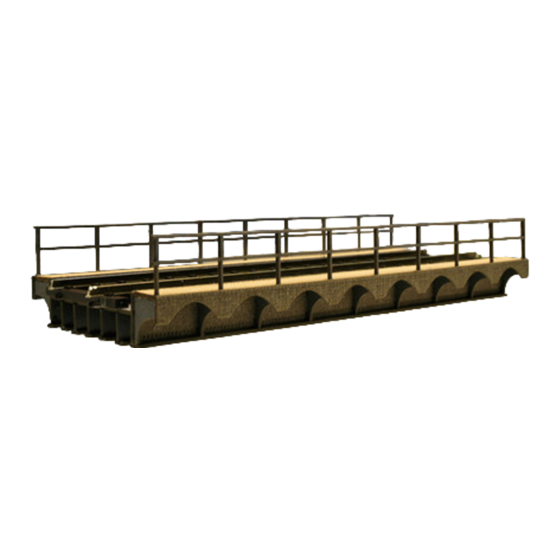

Bauanleitung Stahlträgerbrücke

Bild 1: Die Teile: Seitenbleche, Bodenträger, Stahlträger und Querbleche, Tragbleche, Laufbohlen und Geländer.

Bild 2: Zuerst die 5 Stahlträger auf den Bodenträger aufkleben (Führungen).

Bild 3: Die Querbleche mittig auf die Träger aufkleben. Nach Trocknung das Bauteil umdrehen.

Bild 4: Die Seitenbleche an beiden Seiten ankleben. (Führungen in mittlere Lochreihe !)

Bild 5: Die Tragbleche an die Seitenteile kleben. (Zapfen in die obere und untere Lochreihe !)

Bild 6: Die Laufbohlen auf die Tragbleche aufkleben (Lochreihe für Geländer zeigt nach außen !)

- 2 -

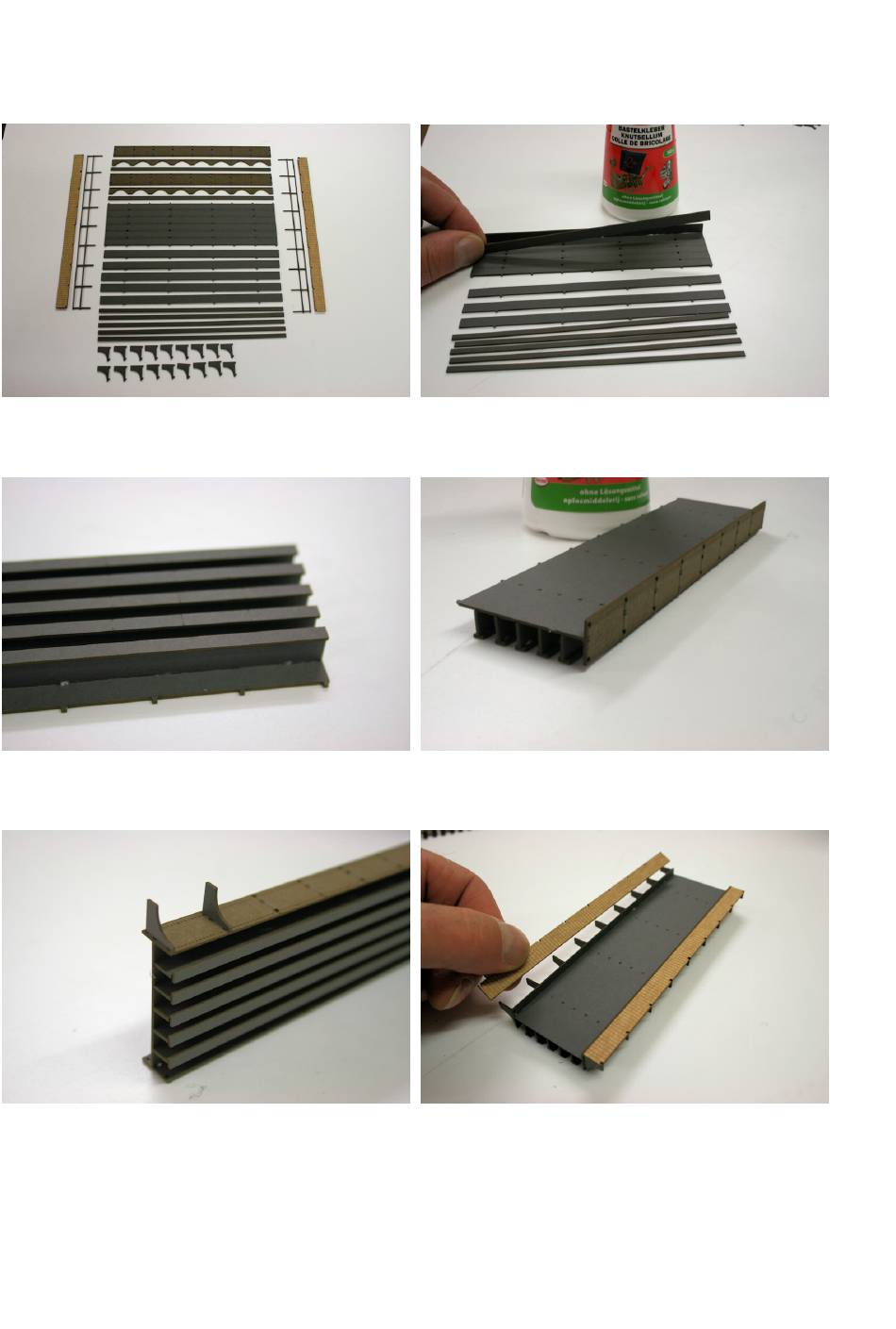

Seite 1 Bauanleitung Stahlträgerbrücke Bild 1: Die Teile: Seitenbleche, Bodenträger, Stahlträger und Querbleche, Tragbleche, Laufbohlen und Geländer. Bild 2: Zuerst die 5 Stahlträger auf den Bodenträger aufkleben (Führungen). Bild 3: Die Querbleche mittig auf die Träger aufkleben. Nach Trocknung das Bauteil umdrehen. Bild 4: Die Seitenbleche an beiden Seiten ankleben.
Seite 2 Bild 7: Die Seitenbleche auf die Kante der Laufbohlen und vordere Seite der Trägerbleche kleben. Bild 8: Die Querbleche mittig auf die beiden äußeren Träger kleben. Bild 9: Die beiden Geländer in die jeweiligen Lochreihen kleben. Bild 10 u. 11: das fertige Ergebnis. Zur Gestaltung von Brückenköpfen empfehlen wir Styrodurplatten o.
