Modellbahn Union MU-H0-B00018 Bauanleitung

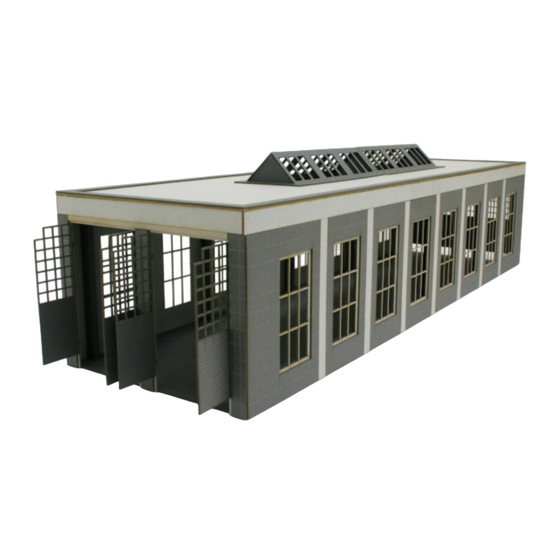

Bauanleitung Fahrzeughalle / Straßenbahndepot, Spur H0
01 02

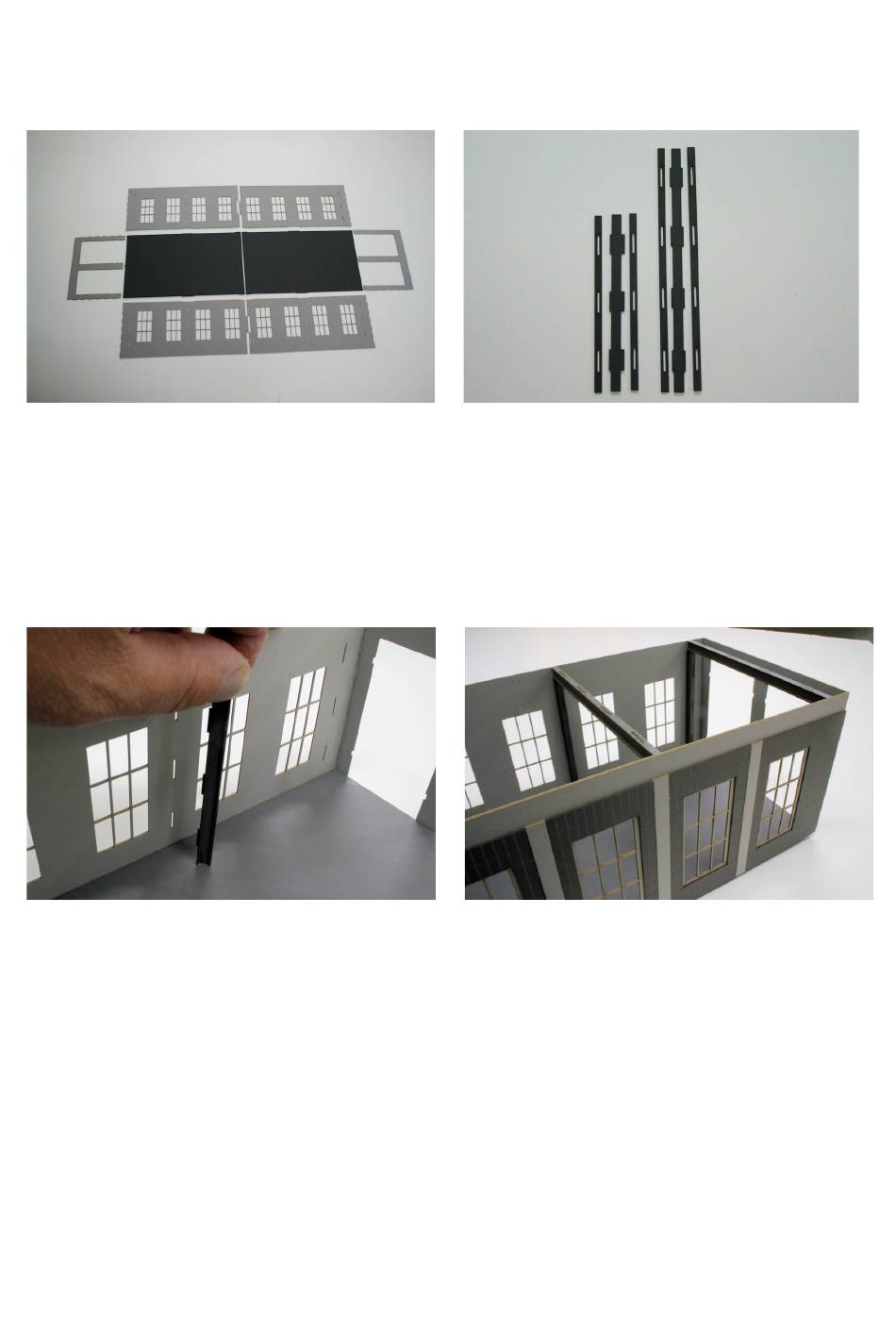

Bild 01 (li.): Zuerst die beiden Bodenteile an den geraden Enden zusammenkleben. Die 16 Fensterscheiben mit
Ruderer von innen auf die vier Außenwandteile kleben (ACHTUNG Wandteile: die Seite mit der leichten
Angravur der Fensteröffnungen zeigt nach außen). Die Wandteile und die Kopfteile innerhalb ihrer Verzahnung
und mit der Verzahnung der Bodenplatte verkleben (Bodenplatte innenliegend).
Bild 02 (re.): Mit den abgebildeten Teilen jeweils 10 Stahlträger (linke, kürzere Teile) und 5 Querträger (rechte,
längere Teile) zusammenbauen. Bei den 10 Stahlträgern sind bei dem mittleren Bauteil die Zapfen an einer
Seite länger ausgeführt, so dass diese herausragen und später in die Führungen der Wandteile passen (siehe
auch Bild 03).
03 04
Bild 03 (li.): Die so vorgefertigten 10 Stahlträger von innen in die Führungen der Außenwände kleben (pro Seite
jeweils 5 Stück).
Bild 04 (re.): Nach dem Aufkleben der vorbereiteten fünf Querträger können die Verkleidungselemente auf die
beiden Außenwände aufgeklebt werden. Zuerst das dunkelgraue Fliesenelement für die Ecke (etwas größer),
dann ein schmalen hellgrauen Streifen, dann das nächste Fliesenelement usw. Die Fliesenelemente dabei
immer mittig über den Fensteröffnungen ausrichten !!! Pro Gebäudeseite noch jeweils die zwei hellgrauen
Streifen für den oberen Abschluss über den Fliesenelementen aufkleben.
