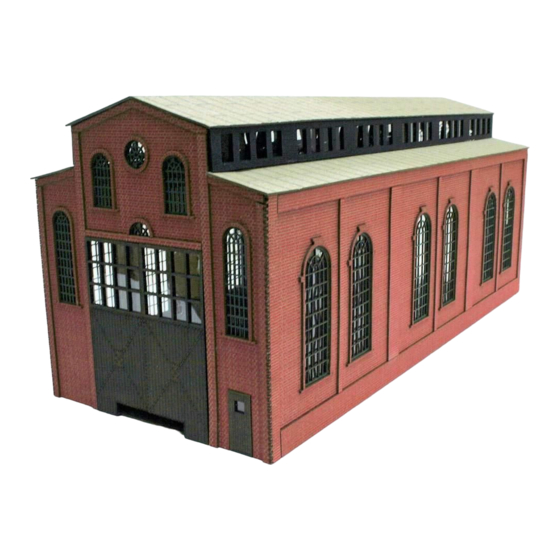

Lokhalle

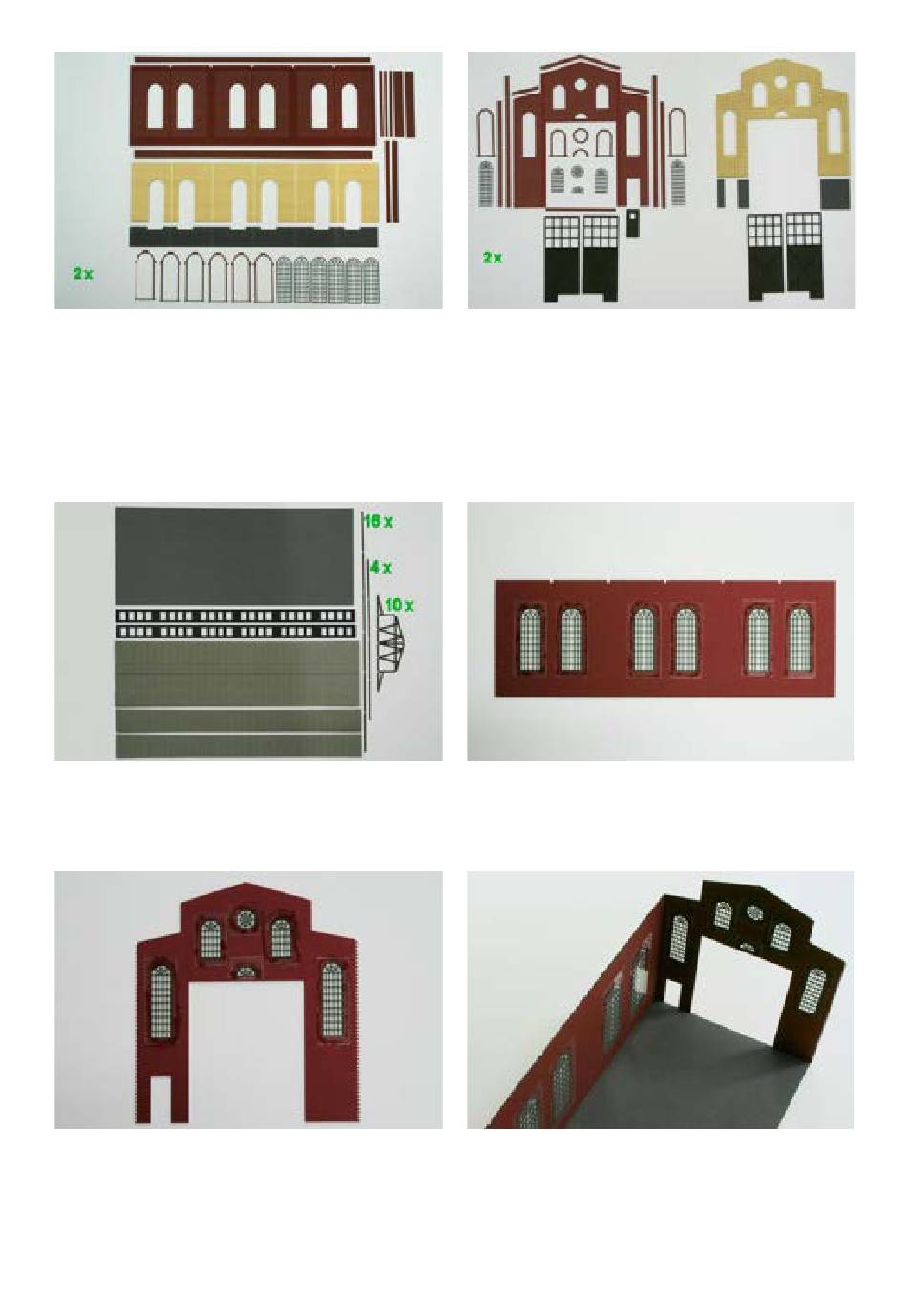

Bilder 01 und 02 zeigen die Bauteile für jeweils eine Seitenwand und eine Kopfwand.
Bild 01: Äußere Seitenwand, oberer (schmaler) und unterer (breiter) Mauerquerstreifen, 3 schmale und 2 breite Mauer-
streifen, 2 Eckmauerstreifen mit Verzahnung. Darunter: oberer und unterer Teil der Innenwand, 6 Aufsätze Mauerverzierung
für Fensteröffnungen, 6 Fenster. Ohne Abb.: Fensterfolie, 5 Balken für die Innenwand.
Bild 02: Linke Seite: äußere Kopfwand, 3 obere und 2 seitliche Maueraufsatzteile, 2 Mauereckteile mit Verzahnung.
Aufsätze Mauerverzierung für die Fensteröffnungen (2 große, 2 kleine, 1 rundes, 1 halbrundes) darunter die entsprechenden
Fenster. Mauerquerstreifen für den Bereich über der Toreinfahrt, 1 Tür, 2 vordere Torteile. Rechte Seite: Oberes
Innenwandteil, 3 untere Innenwandteile, 2 innere Torteile.
Bild 03 zeigt die restlichen Bauteile: dkl'graue Bodenplatte, 2 schwarze Lichtbänder, Hauptdach mit angravierter Knicklinie,
2 Dachstreifen für die seitlichen Dachflächen, 16 lange und 4 kurze Balken, 10 Bauteile Balkenkonstruktion.
Bild 04 Beginn des Zusammenbaues: an beiden Seitenwänden jeweils 6 Fenster von hinten in die Maueröffnungen
einkleben, Fensterfolie entsprechend zurechtschneiden und von hinten aufkleben.
Bild 05: Vorbereitung der beiden Kopfwände: Fenster von hinten in die Maueröffnungen einkleben, Fensterfolie entsprech-
end der Markierung zurechtschneiden und von hinten aufkleben.
Bild 06: Eine Seitenwand innerhalb der Verzahnung an eine Kopfwand kleben und beide an die Bodenplatte (innenliegend)
ankleben.
01
03
05
02
04
06
