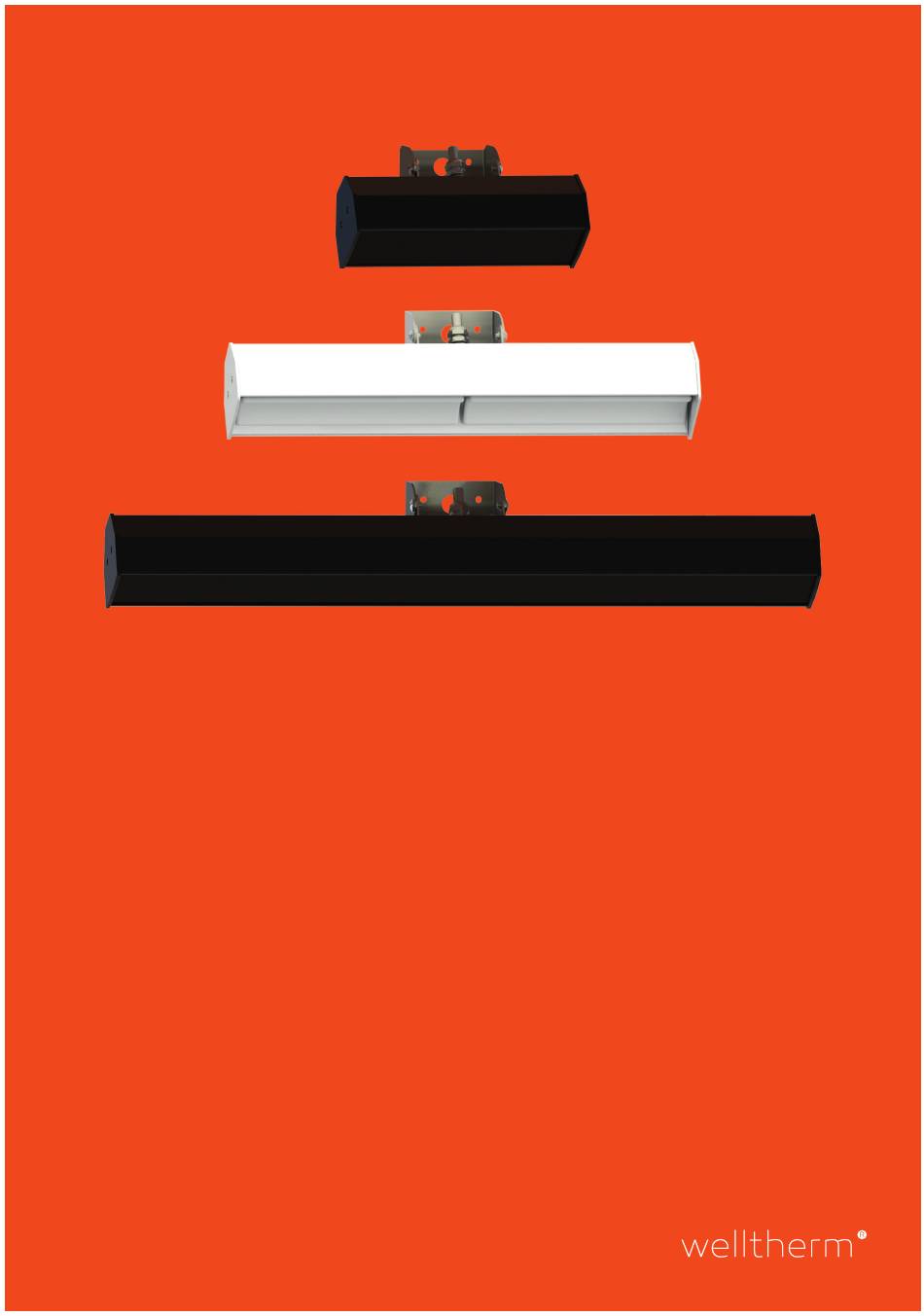

- Seite 1 Installations- und Betriebsanleitung HPK (Klassik) & HPG (Glas) 650W/1300W/1950W Installation and Operating Instructions HPK (Classic) & HPG (Glass) 650W/1300W/1950W Instrucciones de instalación y funcionamiento HPK (Classic) y HPG (Glass) 650W/1300W/1950W...
- Seite 2 Sehr geehrter Kunde, wir möchten diese Gelegenheit nutzen, um Ihnen für den Kauf dieses Produkts der Welltherm GmbH zu danken. Lesen Sie dieses Dokument sorgfältig vor dem Gebrauch, um wichtige Sicherheits- und Benutzerhinweise für dieses Produkt zu erhalten. Weitere Informationen zu unseren Produkten fi nden Sie auf unserer Internetseite welltherm.de.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Informationen..........Lieferumfang..............Recycling und Entsorgung..........Wichtige Hinweise für den Käufer........Wichtige Sicherheitsvorkehrungen........Sicherheitshinweise............Schutz vor Eindringen von Wasser........Elektrische Information............. Montage................Inbetriebnahme..............Wartung................Übereinstimmung Ökodesign-Richtlinie 2009/125/EG.. -
Seite 4: Technische Informationen
HPK & HPG 1 - Technische Informationen - Nennleistung 650 W / 1300 W / 1950 W bei 220-240 V Heizelement 1/2/3 Keramikstrahler à 650 W Reflektor Hochglanzpolierte Oberfläche aus aluminiertem Stahl Gehäuse Edelstahl (schwarz/ weiß) Abmessung Klassik 650 W: 260x95x117 mm 1300 W: 510x95x117 mm 1950 W: 759x95x117 mm Abmessung Glas... -
Seite 5: Recycling Und Entsorgung
Gewährleistungsansprüche und vertraglichen Rechte ab, die mit einem unzulässigen Inverkehrbringen bzw. unzulässigen Verwen- dungszweck in Verbindung stehen. In keinem Fall haftet Welltherm nach jeglicher Rechtstheorie, einschließlich, aber nicht beschränkt auf Vertrags- oder Kausalhaftung, für irgendwelche direkten, indirekten, besonderen, zu- fälligen oder Folgeschäden, die aus der Verwendung des Produkts resultie-... -
Seite 6: Wichtige Sicherheitsvorkehrungen
5 - Wichtige Sicherheitsvorkehrungen Diese Anweisungen sollten aufmerksam gelesen und für späteres Nach- schlagen aufbewahrt werden. • Wir haften nicht für Schäden, die aufgrund der Nichtbeachtung dieser Anweisungen entstehen. • Diese Heizung kann einen Stromschlag verursachen. • Diese Heizung nicht öffnen / auseinander bauen. Es sind keine vom An- wender zu wartenden Teile im Gerät. -
Seite 7: Schutz Vor Eindringen Von Wasser
Wandhalterung bzw. von der Wand lösen kann und niemals in eine Bade- wanne, Dusche, ein Schwimmbecken oder andere Wasserbehälter fallen kann. Im Zweifelsfall nicht installieren! Die Welltherm GmbH übernimmt keine Haftung für Verlust, Schäden und Verletzungen, die durch unsachgemä- ße Montage oder falsche Platzierung der Infrarotheizung in der Nähe von wasserführenden Einrichtungen und Installationen mittelbar oder unmit-... -
Seite 8: Montage
9 - Montage Langwellige Infrarotwärme ist gekennzeichnet durch eine höhere Strah- lungsintensität im Zentrum, die nach außen hin moderat abfällt. Der von der HPK & HPG beheizte Bereich wird mit zunehmender Montage- höhe der Heizung größer, die zu spürende Wärme hingegen geringer. Die sinnvolle Montagehöhe und Intensität der Heizung kann je nach Ver- wendungszweck unterschiedlich sein. -
Seite 9: Wandmontage
Montage Bügel & Strahler ACHTUNG: Vor der Montage spannungsfrei schalten! Wandmontage: - Anhand des Bügels Löcher anzeichnen 8 mm / L=55 mm - Löcher bohren - mitgelieferte Dübel einführen - Bügel mittels der mitgelieferten Schrauben and der Wand fest schrauben - Strahler am Bügel montieren... - Seite 10 Var. 1 Anschluss- oder Steckdose min. 0,5 m Var. 2 Anschluss- oder Steckdose - Var. 1: Anschluss über der Heizung nur in Kombination mit einem Schalter zur Trennung der Spannungsversorgung. - Var. 2: Anschluss unter der Heizung nur mit einem Mindestabstand von 0,5 m.
- Seite 11 Wand-Eckenmontage: - Schwenkbereich, minimale Abstände und Platzierung von Anschluss- dosen sind dem Punkt Wandmontage zu entnehmen. - Der Eckenbügel (Art. 14282) muss an einer Wand anstoßen und an der anderen Wand angeschraubt werden. Deckenmontage: -90° +90° - Die Befestigung an der Decke erfolgt mittels des Deckenbügels (Art.
-
Seite 12: Stativmontage
Stativmontage: - Die Befestigung am Stativ erfolgt mittels des Stativbügels (Art. 13686) - Das Stativ muss einen sicher Stand haben und darf nicht umfallen - Die Mindesthöhe des Strahlers von 1,80 Meter muss gewährleistet sein - Montage des Bügels am Stativ - Strahler am Bügel montieren - Strahler ausrichten - Schrauben in der gewünschten Position festziehen... -
Seite 13: Inbetriebnahme
Die HPK & HPG Infrarotheizung ist nicht dazu gedacht, in geschlossenen Innenräumen eine bestimmte Temperatur zu erzielen und aufrecht zu er- halten. Welltherm ist nicht verantwortlich für die Verletzung der Rechts- vorschriften, für den Fall, dass HPK & HPG zur Beheizung geschlossener Innenbereiche verwendet wird, so dass die ÖKODESIGN-Richtlinie ange-... - Seite 40 Welltherm GmbH Wibschla 22 58513 Lüdenscheid t +49 (0) 2351 / 981 622-60 f +49 (0) 2351 / 981 622-66 sales@welltherm.de www.welltherm.de...
