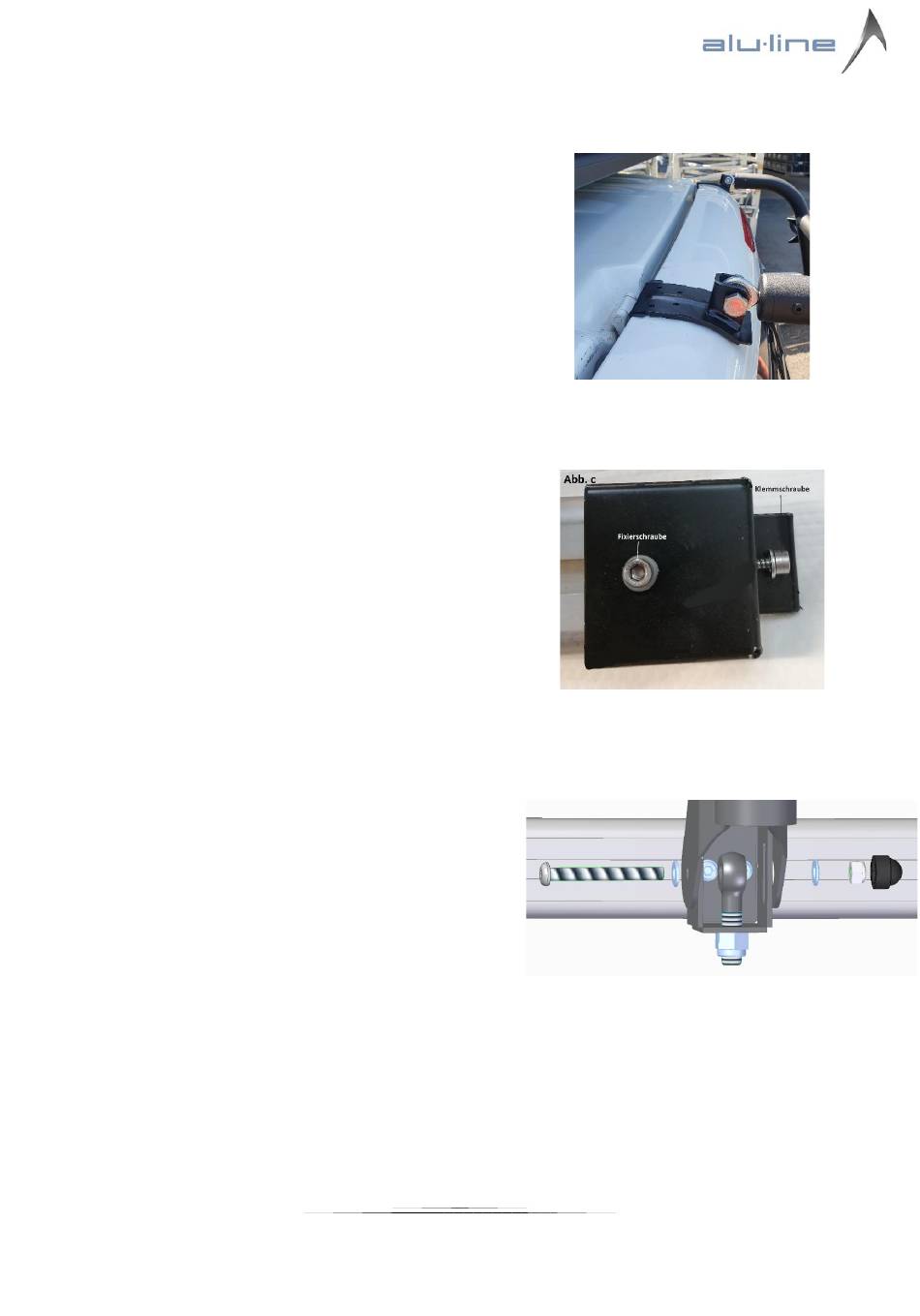

4. Montage am Fahrzeug:
Montagebereiche an der Heckklappe des Fahrzeugs vor
der Anbringung des Fahrradträgers sorgfältig reinigen.
Anschließend zunächst die oberen selbstklebenden
Lackschutzfolien (29) an den Stellen der Heckklappe
aufkleben, wo später die Einhängekrallen (4) an der
Karosserie angesetzt werden. Nachdem die Heckklappe
einen
Spalt
geöffnet
Einhängekrallen (4) eingehängt werden (Abb. 8). Hierbei
stets auf eine mittige Ausrichtung des Fahrradträgers
achten.
Zwei zusätzliche Lackschutzfolien (29) werden an der
Position auf die Heckklappe geklebt, an welcher die
beiden Heckklappenkrallen der Spannschiene (3) als
nächstes montiert werden. Die Heckklappenkrallen an
der Spannschiene werden so weit gelöst, bis sie die
Heckklappe greifen können. Durch Anziehen der
Klemmschrauben wird die Spannschiene (3) an die
Heckklappe geklemmt (max. 8Nm). Zum Sichern müssen
die Fixierschrauben noch angezogen werden (Abb. c).
Achten Sie hier auf eine schlussendlich mittige Position
der Spannschiene (die Klemmschraube sollte auf beiden
Seiten gleichmäßig angezogen werden).
Es darf nicht vergessen werden, die Verbindungsbleche
(9) an der Spannschiene (3) fest zu ziehen. Dazu muss die
Linsenkopfschrauben M8x70 (13 – Abb. 3 / Abb. 9)
nochmals entfernt, die Sperrzahnschrauben M6x12 (18)
angezogen und die Linsenkopfschraube (13) wieder wie in
Abbildung 3 montiert werden.
Um den Träger abschließend noch am Fahrzeug zu
festigen, wird nun die Sicherungsmutter M12 (17) auf die
Augenschraube gedreht (Abb. 9) und gut angezogen
(8Nm), sodass sich die Einhängekrallen (4) nicht mehr aus
der Heckklappe aushängen lassen können.
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
wurde,
können
die
8
zwei
Abbildung 9
Abbildung 8
Abbildung c
Abbildung 10
