Zuletzt wird das Rohr für die Befestigungskrallen (6) an einem der
Querträger (2) mithilfe von Linsenkopfschrauben M6x16 (15),
Unterlegscheiben (23) und Nutensteinen (20), die in die Nut des
Querträgers (2) geschoben werden, montiert (Abb. 7). An diesem
Rohr (6) können dann die Befestigungskrallen (7 + 8) befestigt
werden (siehe Titelbild der Anleitung). Je nach Montage des
Auslegers (5) und der Querträger (2) muss das Rohr für
Befestigungskrallen (6) von den Blechen abmontiert und im
unteren Loch der Bleche montiert werden. So werden Kollisionen
zwischen hochgeklapptem Ausleger (5) und der
Befestigungskrallen (7 + 8) vermieden.

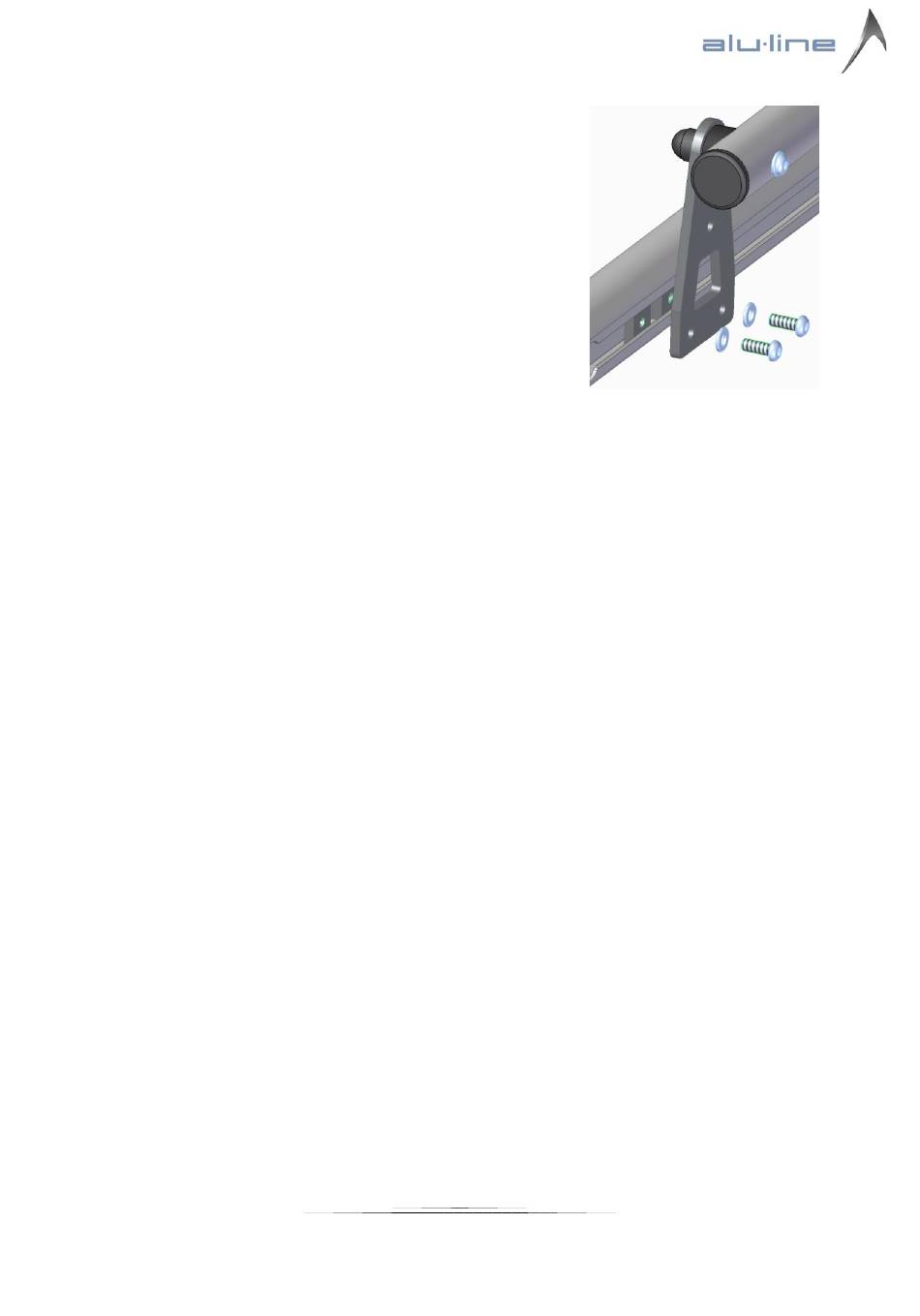

Abbildung 7
7
