Standard-Ausgangssignale an PIN 4 - Zeitsteuerung

Der Schmierstoffgeber stellt im Modus Zeitsteuerung (Werkseinstellung) über die elektrische
Schnittstelle die Ausgangssignale zur Verfügung. Bei Bedarf können die Betriebszustände des
Schmierstoffgebers extern verarbeitet werden. Grundsätzlich können die Ausgangssignale nur
abgetastet werden und dürfen nicht mit induktiver Last oder geringer ohm'scher Last
beaufschlagt werden. Dies ermöglicht - zusätzlich zur optischen Anzeige über Display und LED
am Schmierstoffgeber - auch die Statuskontrolle aus der Ferne.
7.3.1

Signal Leerstand Kartusche

Die integrierte Mikroelektronik des Schmierstoffgebers ist mit einem automatischen Zähler
ausgestattet, welcher die Anzahl der Spendevorgänge nach dem Aufsetzen einer neuen und
vollen Kartusche zählt. Bei einer Kartusche mit 125 cm
Kartusche mit 250 cm
als Schutz gegen Eindringen von Luft in das hydraulische System. Dadurch ist sichergestellt,
dass die Leerstandsmeldung (Fehler E1) rechtzeitig übermittelt wird [z. B. an die externe
Steuerung (SPS)]. Hierfür ist ein eigenes, eindeutiges Ausgangssignal vorgesehen, welches von
der externen Steuerung einfach, leicht und zuverlässig erkannt werden kann.
7.3.2

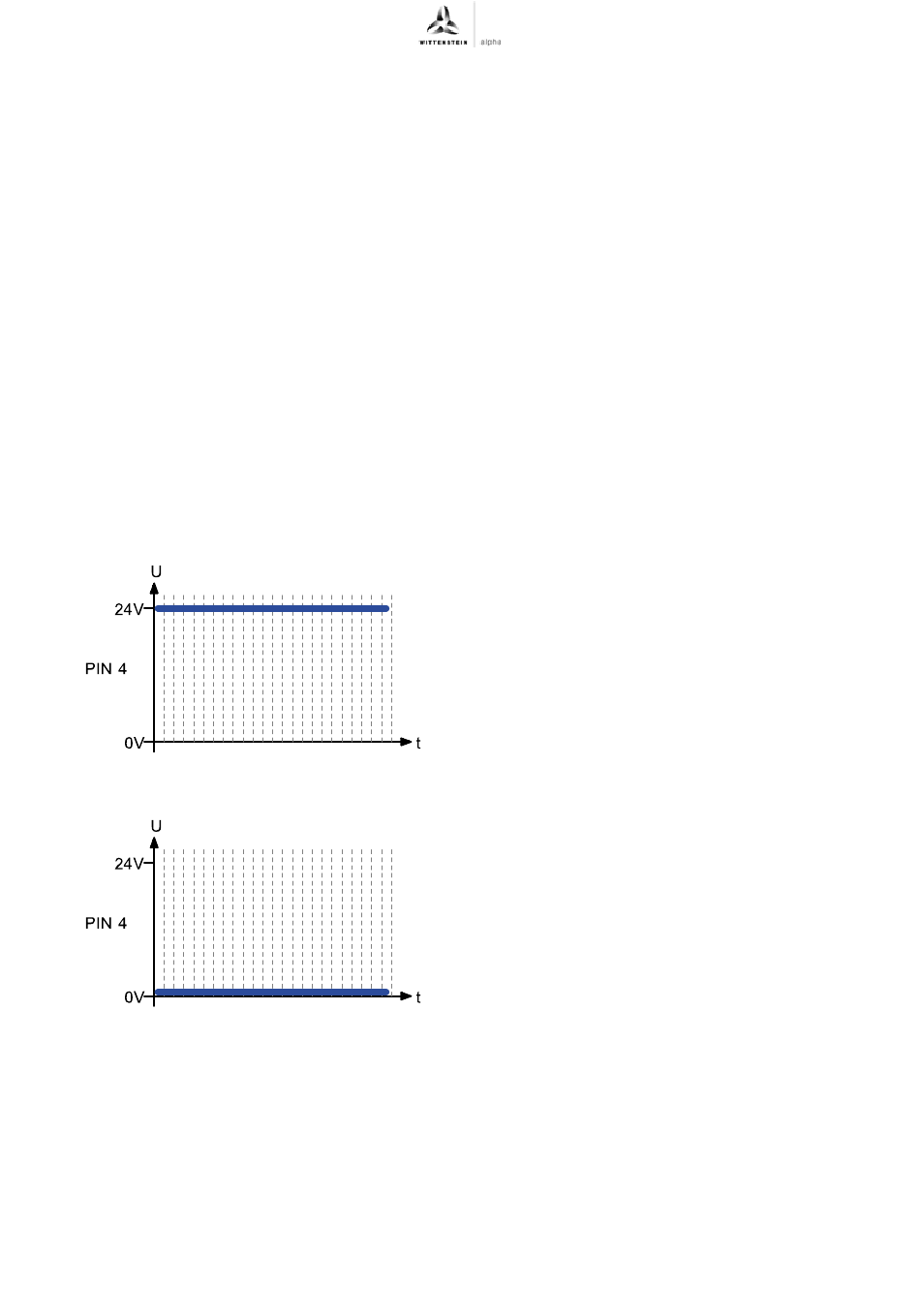

Ausgang high-Signal (+24V) an PIN4

7.3.3

Ausgang low-Signal (+0V) an PIN 4

de-24
3
Schmierstoff sind es 1560 Hübe. Die geringe rechnerische Differenz gilt
1000088471
+
LUC 125, 24V, zeitgesteuert
3
Schmierstoff sind es 780 Hübe, bei einer
Ein permanent und dauerhaft vorliegendes high-
Signal (+24V) an PIN 4 bedeutet, dass ein Fehler
vorliegt. Der Fehler muss am Display des
Schmierstoffgebers abgelesen werden (siehe
Kapitel 6.4 "Fehlermeldungen"). Der
Schmierstoffgeber fördert keinen Schmierstoff!
Ein permanent und dauerhaft vorliegendes low-
Signal (0V) an PIN 4 bedeutet, dass der
Schmierstoffgeber betriebsbereit ist und kein Fehler
vorliegt. Der Schmierstoffgeber arbeitet gemäß den
getroffenen Einstellungen und fördert
dementsprechend Schmierstoff von der Kartusche
zum Auslass.
