LUC
125, 24V, zeitgesteuert
6.3.1
Menüstruktur

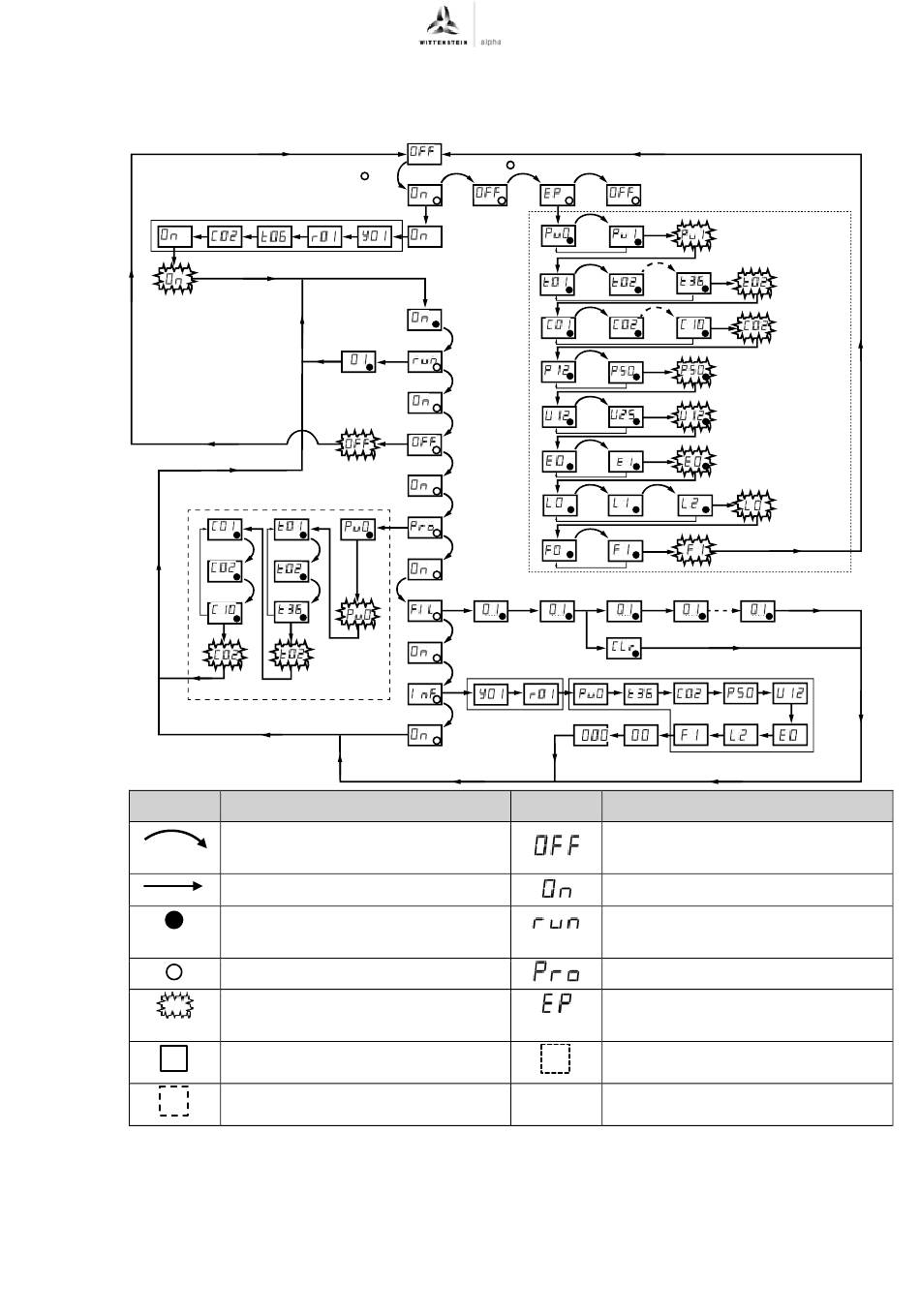

Die nachfolgende Abbildung zeigt die vollständige Menüstruktur des Schmierstoffgebers.
7x
3x
1
MAX
1
MAX
2
MAX
1
MAX
2
MAX
1
MAX
Symbol
Bezeichnung
Symbol
Bezeichnung
Aktion durch Benutzer, LED blinkt
Schmierstoffgeber ist
einmal rot
ausgeschaltet
Abfolge / Reaktion im Menü
Schmierstoffgeber ist in Betrieb
LED im Display blinkt grün
einzelnen manuellen
Dosiervorgang durchführen
LED im Display blinkt rot
Programmierung
Anzeige im Display blinkt 2x
Erweiterte Programmierung (nur
nach Rücksprache zulässig)
Firmware Information
Erweiterte Programmierung
Programmierung (Standard-Menü)
Tbl - 12 Menüstruktur
Revision: 01
1000088471
de-17
